12 mm 3200 mm hydraulisk giljotinklippemaskin Cnc stålplate skjæremaskin

Funksjoner:

1. Frontfôringsplattformen er utstyrt med linjal for mating av tallerkener og er også glatt i overflaten for å beskytte platen i enhver overflate som skader under fôring. Linjalen kan være presisjon i MM eller mer enhet for nøyaktighetskontroll og kontroll.

2. Arbeidsbordet er utstyrt med kule- eller rundstangstål for å støtte platen inn i mating og også beskyttelse for eventuelle overflater.

3. Den elektroniske boksen er utstyrt med gode sertifiserte komponenter. For det meste bruker vi CE-sertifiserte SIEMENS- eller Schneider-komponenter for eksportmaskiner og også noen høykvalitets CCC-sertifiserte komponenter til kartong for ulike standardbehov klienter.

4. Maskinkroppen stål, vi velger stort sett Kina topp merke stålplate leverandør Shanghai BAOSTEEL med god kvalitet og blitt behandlet med antikorrosiv maling før siste maling på. Så maskinen vil for det første ha god holdbar bruk og også perfekt utvendig utseende.

5. Bladet: Bladmaterialet er 9CrSi eller 6CrW2Si, materialet er høyt testet materiale med tusen ganger for høy stivhet og skjæreresultat. Det øverste bladet er et rektangelblad med fire bladkanter som er forskjellig fra QC12Y Swing Beam-skjæremaskin (Detaljerte, vennligst sjekk SIECC/SIECCTECH-bladet forklarer bilde og instruksjoner). Bladklaringen kan justeres manuelt eller med motor. Begge har indeksskiven for å vise klaringen slik at kontrollen og displayet kan være enkelt. Og den oppovergående bladakselen bruker vippestruktur for å fremme skjærpresisjonen.

6. Maskinen utstyrte pressfoten for å presse platen stabilt ved skjæring, foten er utstyrt med plastoverflate med høy fraksjon uten overflateødeleggelse av platen. For hullplate vil vi utstyre kvadratfot for stabil firkantpress.

7. Gear Pump: Vi bruker god merkevare "straight conjugate internal gear pump" i både Kina merke Shanghai chengjie eller Tyskland Eckerler. Den innvendige tannhjulspumpen er behandlet som aldri-slitasjepumpe i industrien og har blitt mye brukt i høypresisjonshydraulikkmaskiner med karakter av lavt støynivå, ingen pulsering og lang levetid. Shanghai Chengjie girpumpe brukes også i Kinas flyindustri, så den er pålitelig og pålitelig. Når du arbeider i høyhastighetsarbeid, er lyden flat og jevn, selv om det ikke blir fangst. Den lange levetiden avhenger av sliteevnen hans, de indre maskinkomponentene har oljefilmbeskyttelseslag, så bruk til og med normal hydraulikkolje, selv ingen slitasje.

8. Det hydrauliske systemet kan bruke Germany Rexroth eller USA OMG-system. Returen styres av nitrogenretursylinder med stabil arbeidsprosess og enkel i drift. Den hydrauliske pressen tvunget opp transmisjonen og nitrogen pålegger opp-utskyvningen med godt samarbeid. (Arbeidsprinsippet kan gå tilbake til SIECC-teknologitegning av QC11Y og QC12Y)

9. Backgauge telles av teller og kan mikrojusteres og er motordrevet.

10. Maskinen vil være utstyrt med gjerdebeskyttelsesdør før skjærebladet og pressfoten. Gjerdet kan åpnes ved behov. I nærheten av halsen vil vi utstyrt med åpen-tilgjengelig dør for personsikkerhet, men kan åpnes når det er behov for innvendig kontroll.

11. Bruke trelagende rullende spor for å eliminere skinnegap og forbedre skjærekvaliteten. (Maskintegning tilgjengelig for
forklar tydelig)

Spesifikasjon

Modell	Maks. tykkelse	Strekkgrense	Maks. Lengde	Vinkel	X. Stroke	Frekvens	Makt	L*B*H(mm)	Vekt
QC12Y-4*2500	4 mm	≤450kN/cm	2500 mm	1°30'	20~600 mm	16 ganger/min	5,5 kW	3040*1610*1620	3800 kg
QC12Y-4*3200	4 mm	≤450kN/cm	3200 mm	1°30'	20~600 mm	14 ganger/min	5,5 kW	3840*1610*1620	5000 kg
QC12Y-4*4000	4 mm	≤450kN/cm	4000 mm	1°30'	20~600 mm	10 ganger/min	5,5 kW	4600*1700*1700	6500 kg
QC12Y-4*6000	4 mm	≤450kN/cm	6000 mm	1°30'	20~600 mm	8 ganger/min	7,5 kW	6460*2100*3200	11000 kg
QC12Y-6*2500	6 mm	≤450kN/cm	2500 mm	1°30'	20~600 mm	14 ganger/min	7,5 kW	3040*1610*1620	5000 kg
QC12Y-6*3200	6 mm	≤450kN/cm	3200 mm	1°30'	20~600 mm	12 ganger/min	7,5KW	3840*1610*1620	6000 kg
QC12Y-6*4000	6 mm	≤450kN/cm	4000 mm	1°30'	20~600 mm	8 ganger/min	7,5KW	4620*1750*1700	8200 kg
QC12Y-6*5000	6 mm	≤450kN/cm	5000 mm	1°30'	20~600 mm	6 ganger/min	11KW	5400*1800*1900	10500 kg
QC12Y-6*6000	6 mm	≤450kN/cm	6000 mm	1°30'	20~600 mm	5 ganger/min	11KW	6480*2100*2300	16500 kg
QC12Y-8*2500	8 mm	≤450kN/cm	2500 mm	1°30'	20~600 mm	10 ganger/min	11KW	3040*1700*1700	6000 kg
QC12Y-8*3200	8 mm	≤450kN/cm	3200 mm	1°30'	20~600 mm	8 ganger/min	11KW	3860*1700*1700	7200 kg
QC12Y-8*4000	8 mm	≤450kN/cm	4000 mm	1°30'	20~600 mm	8 ganger/min	11KW	4640*1700*1700	8800 kg
QC12Y-8*5000	8 mm	≤450kN/cm	5000 mm	1°30'	20~600 mm	8 ganger/min	11KW	5400*2100*2000	11500 kg
QC12Y-8*6000	8 mm	≤450kN/cm	6000 mm	1°30'	20~600 mm	8 ganger/min	11KW	6480*2100*2350	18 000 kg
QC12Y-10*2500	10 mm	≤450kN/cm	2500 mm	2°	20~600 mm	9 ganger/min	11KW	3040*1700*1700	7300 kg
QC12Y-10*3200	10 mm	≤450kN/cm	3200 mm	2°	20~600 mm	9 ganger/min	11KW	3860*1700*1700	8000 kg
QC12Y-10*4000	10 mm	≤450kN/cm	4000 mm	2°	20~600 mm	8 ganger/min	11KW	4650*2100*2000	12050 kg
QC12Y-10*6000	10 mm	≤450kN/cm	6000 mm	2°	20~1000 mm	5 ganger/min	15KW	6500*2100*2300	24000 kg
QC12Y-12*2500	12 mm	≤450kN/cm	2500 mm	1°40'	20~600 mm	9 ganger/min	18,5KW	3140*2150*2000	9000 kg
QC12Y-12*3200	12 mm	≤450kN/cm	3200 mm	1°40'	20~600 mm	9 ganger/min	18,5KW	3880*2150*2000	10800 kg
QC12Y-12*4000	12 mm	≤450kN/cm	4000 mm	1°40'	20~1000 mm	8 ganger/min	18,5KW	4680*2150*2000	13000 kg
QC12Y-12*5000	12 mm	≤450kN/cm	5000 mm	2°	20~1000 mm	6 ganger/min	18,5KW	5900*2150*2000	16000 kg
QC12Y-12*6000	12 mm	≤450kN/cm	6000 mm	2°	20~1000 mm	5 ganger/min	18,5KW	6900*2600*2700	29500 kg
QC12Y-12*8000	12 mm	≤450kN/cm	8000 mm	2°	20~1000 mm	5 ganger/min	18,5KW	9000*3500*3500	46500 kg
QC12Y-16*2500	16 mm	≤450kN/cm	2500 mm	2°30'	20~600 mm	9 ganger/min	22KW	3140*2150*2000	11000 kg
QC12Y-16*3200	16 mm	≤450kN/cm	3200 mm	2°30'	20~600 mm	8 ganger/min	22KW	388 0*2150*2000	13000 kg
QC12Y-16*4000	16 mm	≤450kN/cm	4000 mm	2°30'	20~1000 mm	8 ganger/min	22KW	4650*2150*2200	16300 kg
QC12Y-16*5000	16 mm	≤450kN/cm	5000 mm	2°30'	20~1000 mm	6 ganger/min	22KW	5900*2600*2700	20 000 kg
QC12Y-16*6000	16 mm	≤450kN/cm	6000 mm	2°30'	20~1000 mm	5 ganger/min	22KW	6900*2700*2700	36000 kg
QC12Y-16*8000	16 mm	≤450kN/cm	8000 mm	2°30'	20~1000 mm	5 ganger/min	22KW	9000*3500*3500	75 000 kg
QC12Y-20*2500	20 mm	≤450kN/cm	2500 mm	3°	20~1000 mm	8 ganger/min	22KW	3440*2300*2500	15800 kg
QC12Y-20*3200	20 mm	≤450kN/cm	3200 mm	3°	20~1000 mm	8 ganger/min	22KW	4150*2350*2700	18500 kg
QC12Y-20*4000	20 mm	≤450kN/cm	4000 mm	3°	20~1000 mm	5 ganger/min	22KW	4850*2600*2700	21500 kg
QC12Y-20*6000	20 mm	≤450kN/cm	6000 mm	3°	20~1000 mm	4 ganger/min	30KW	6700*3000*3000	47 000 kg
QC12Y-25*2500	25 mm	≤450kN/cm	2500 mm	3°	20~1000 mm	8 ganger/min	37KW	3200*2700*2900	19000 kg
QC12Y-25*3200	25 mm	≤450kN/cm	3200 mm	3°	20~1000 mm	5 ganger/min	37KW	4200*2700*2900	23000 kg
QC12Y-30*2500	30 mm	≤450kN/cm	2500 mm	3°	20~1000 mm	4 ganger/min	37KW	3300*2900*3000	23500 kg
QC12Y-30*3200	30 mm	≤450kN/cm	3200 mm	3°30'	20~1000 mm	4 ganger/min	40KW	4200*2900*3200	26000 kg
QC12Y-40*2500	40 mm	≤450kN/cm	2500 mm	4°	20~1000 mm	3 ganger/min	55KW	3200*3300*3000	38 000 kg
QC12Y-40*3200	40 mm	≤450kN/cm	2500 mm	4°	1000 mm	3 ganger/min	55KW	4300*3300*3200	49 000 kg

Detaljer

SKIPEPROSESS

Perfekt design i alle aspekter; Ved å velge den nye og forbedrede CNC-giljotinen, vil vi ha maksimal sikkerhet, høy nøyaktighet og unik brukervennlighet.

Bladgap, skjærevinkel og skjærelengde justeres automatisk basert på materialvalg og tykkelse.

De kritiske delene av KEC kantpresser og klippemaskiner er produsert i Tyskland.

De nøye utvalgte komponentene kommer fra langsiktige partnere globalt.

Vi stoler på kvaliteten vår og gir derfor giljotinen vår 3 års garanti.

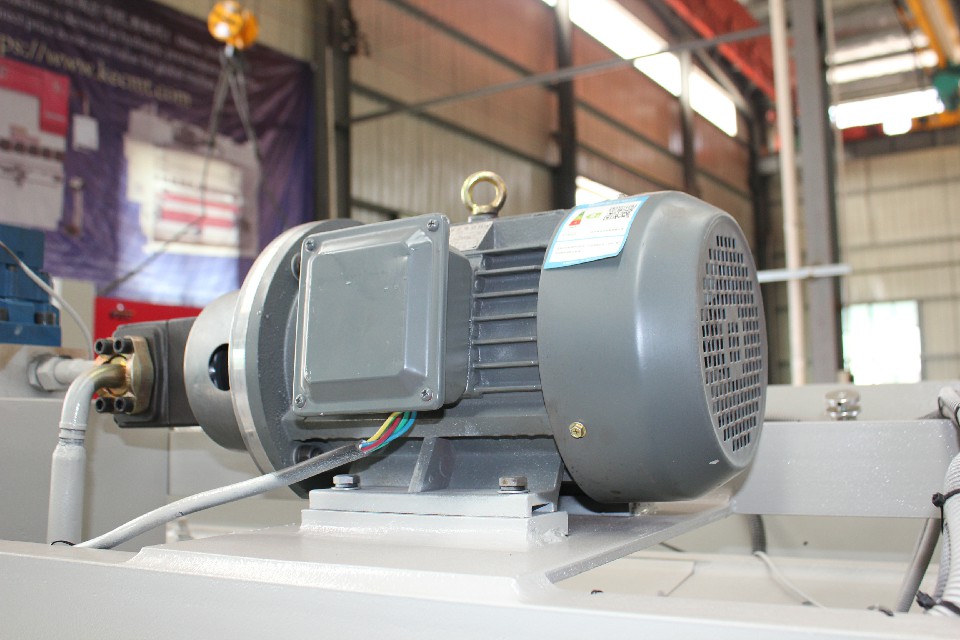

Siemens hovedmotor

Bruk av Siemens Motor garanterer maskinens levetid, og reduserer støyen under arbeid.

Blade Clourancant Rask justering

Rask justeringsmekanisme for omorganisering av bladklaring. enkel betjening for hånd. realisere trinnløs justering av bladklaring .

Frontposisjoneringsvertikalitetsregulator

Frontposisjoneringsanordning, innstilling av vertikalitet og posisjoneringsanordning på den fremre støtten lengst til venstre, garanterer kuttepresisjon, enkel betjening, praktisk og effektiv.

Arbeidsbenk rullende stålkule

Rullende stålkule av arbeidsbenken kan redusere friksjonen, beskytte arbeidsstykkets overflate.

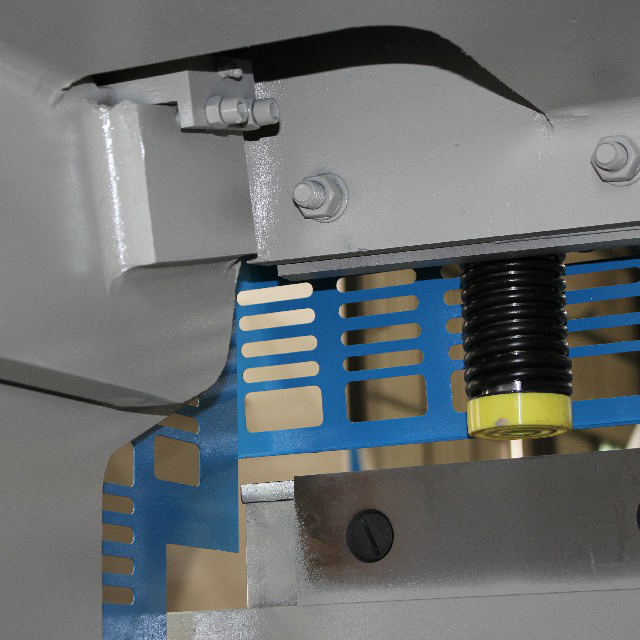

Innebygd fjærtrykksylinder

Den nedre enden utstyrt med spesialmaterialepakning, kontrollerer trykket på en enkel måte, og unngår aluminiumslegering eller annet mykere
materialer som trykkes.

Høypresisjon bakmåler

Den unike og nye kuleskruen lineære styrestrukturen bakmåler sikrer høy posisjoneringsnøyaktighet. Justerbar stråleføringsregel og synkron overføringsstruktur, stabil og pålitelig. Valgfri løftemekanismestruktur for å kutte arbeidsstykket utenfor bakmåleområdet. Ved skjæring av tynne og brede metallplater kan pneumatisk støtteanordning velges. Økt posisjoneringsområde gjør kutting mer effektiv og nøyaktig.

Stabilt El-skap

Slitesterk France Schneider Electrics sikrer stabil drift av maskinen. Rimelig linjeforbindelse og arrangement reduserer feilfrekvensen betraktelig. Og operatøren og alle deler av maskinen spilte en god beskyttelse. Valgfri servo og drivenhet for å forbedre posisjoneringsnøyaktigheten til bakmålet (X)-aksen.

KONFIGURASJON

CNC-kontrollsystem: Estun E21S Control fra Nanjing

Elektriske komponenter : Schneider Electrical fra fransk

Hovedmotor: Siemens fra tysk merke

Vinkelmåling Sensor: OPKON fra Türkçe Brand

Inverter Drive: Taiwan DELTA Servo Motor & Driving System

PLS: Schneider Electrical fra fransk

Skjæreblader: Shark Toolings fra Kina

Hydraulikksystem: Bosch-Rexroth fra Tyskland

Hydraulisk pumpe: SUNNY fra amerikansk merke eller tilsvarende merke

Slangekobling: EMB Brand fra Tyskland

Ball Screw/ Liner guide: HIWIN fra Taiwan-området

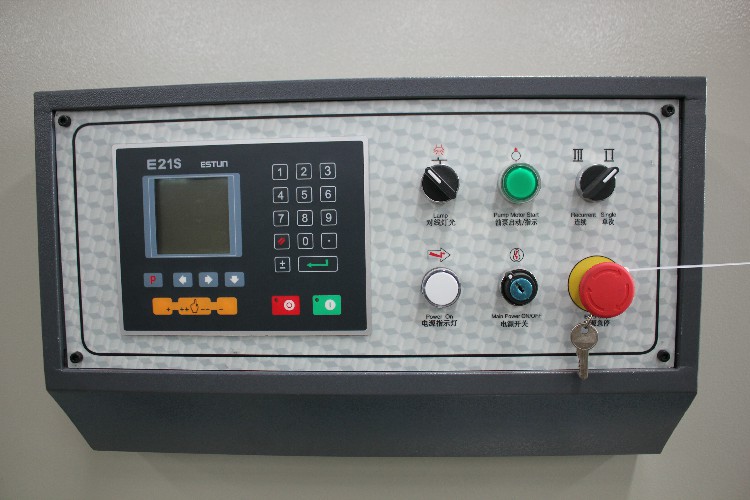

E21S-kontroller

* Backgauge og blokkkontroll
* Styring for generelle AC-motorer, frekvensomformer
* Intelligent posisjonering
* Lagerteller
* Innstilling av holde/dekompresjonstid
* Programminne på opptil 40 programmer
* Opptil 25 trinn per program
* En sideplassering
* Trekk tilbake funksjon
* En nøkkel backup/gjenoppretting av parametere
* mm/tommer
* Kinesisk / engelsk

FAQ

1. Spørsmål: Vi ser mange kinesiske merker der i markedet, er de alle produsenter? Hva med KEC/yaduan?

A: Det er sant at blant alle disse kinesiske merkene er de fleste handelsmerker.
Men KEC/yaduan er den virkelige produsenten som har laget hydrauliske kantpresser og klippemaskiner siden 2008.

2. Spørsmål: Hvordan få et nøyaktig tilbud fra KEC?

A: Bare gi oss detaljene om materiale, maks tykkelse og maks bredde du ønsker å jobbe med.

3. Spørsmål: Kan du utføre OEM-service?

A: Klart det. ditt design eller andre krav er akseptert, din egen logo kan påvirkes på maskinen.

4. Spørsmål: Hva er fraktkostnaden fra Kina til landet ditt?

A: Vi kan sende maskinen til havnen eller døradressen din til sjøs.

Vennligst fortell oss din nærmeste havn eller adresse med postnummer.

Vi samarbeider med flere pålitelige fraktagenter for å arrangere global frakt på flere måter.

5. Spørsmål: Hva er gjennomsnittlig ledetid?

A: For aksjer er ledetiden omtrent 7 dager. For masseproduksjon er ledetiden 20-30 dager etter mottak av depositum. Ledetidene trer i kraft ved mottak av depositum. Hvis ledetidene våre ikke fungerer med fristen din, kan vi arrangere spesiell presserende produksjon for å fange tidsfristen vår. I alle tilfeller vil vi prøve å imøtekomme dine behov. I de fleste tilfeller klarer vi rask levering.

6. Spørsmål: Kan du levere den relevante fraktdokumentasjonen?

A: Ja, vi kan levere de fleste dokumenter, inkludert
konnossement;
Analysesertifikater / samsvar;
CE-sertifikat, COC-sertifikat;
Forsikring;
Opprinnelsesland;
Faktura;
Pakkeliste og andre eksportdokumenter uansett nødvendig.

7. Spørsmål: Godtar du LC-betaling?

A: Ja, vanligvis er betalingen vår 30% 70% T/T, LC-betaling er også akseptabel

8. Spørsmål: Hvordan betjene maskinene som er bestilt?

A: Videoer av maskinene før forsendelse på fabrikken vår vil bli sendt direkte til deg.

9. Spørsmål: Hva med igangkjøringstjeneste?

A: Vi kan tilby igangkjøringstjeneste, kjøperen må ha råd til flybilletter.

10. Spørsmål: Hva er produktgarantien?

A: Normalt 3 år. Vår forpliktelse er at du er fornøyd med produktene våre. Når det gjelder garanti eller ikke, er det kulturen i selskapet vårt å adressere og løse alle kundeproblemer til alles tilfredshet.

11. Spørsmål: Garanterer du trygg og sikker levering av produkter?

A: Ja, vi bruker alltid eksportemballasje av høy kvalitet. Vi bruker også spesialisert solid pakking for farlig gods og validerte kjølelagre for temperaturfølsomme gjenstander. Spesiell emballasje og ikke-standard emballasjekrav vil belastes i tillegg.

Detaljer

• Maks. Klippebredde (mm): 3200
• Maks. Skjæretykkelse (mm): 12 mm
• Automatisk nivå: Helautomatisk
• Skjærvinkel: 1,5 grader
• Bladlengde (mm): 2400 mm
• Baklengdevandring (mm): 20 - 600 mm
• Halsdybde (mm): 150 mm
• Tilstand: Ny
• Effekt (kW): 18,5 kW
• Vekt (KG): 10800 KG
• Spenning: 380V/50HZ/3PH
• Dimensjon (L*B*H): 3880*2150*2000
• År: 2021
• Garanti: 3 år
• Viktige salgsargumenter: Høy nøyaktighet
• Gjeldende bransjer: byggevarebutikker, maskinverksteder, produksjonsanlegg, anleggsverk, energi og gruvedrift
• Utstillingslokale: Canada, Storbritannia, USA, Frankrike, Tyskland, Russland, Japan, Australia
• Markedsføringstype: Nytt produkt 2021
• Maskintestrapport: Levert
• Video utgående inspeksjon: Forutsatt
• Garanti på kjernekomponenter: 3 år
• Kjernekomponenter: Lager, motor, pumpe, gir, PLS, trykkbeholder, motor, girkasse
• Styresystem: Estun E21 NC Control
• Skjæremateriale: Metall rustfritt stål Karbonstål
• Ettersalgsservice: Gratis reservedeler, Feltinstallasjon, igangkjøring og opplæring, Feltvedlikehold og reparasjonsservice, Online support, Teknisk videostøtte
• Etter garantiservice: Teknisk videostøtte, onlinestøtte, reservedeler, feltvedlikehold og reparasjonsservice
• Lokal tjenestested: Canada, Storbritannia, USA, Frankrike, Pakistan, Mexico, Russland, Australia, Sør-Afrika
• Sertifisering: CE
