65 tonn 45 tonn Q35y-40 Q35-16 ensylindret Cnc hydraulisk jernbearbeidingsmaskin

Q35Y hydraulisk jernbearbeidingsmaskin industrielt kombinert stanse- og klippemaskin med flere funksjoner, inkludert: rundt hull, firkantet hull, avlange hullstansing; stålplate, flat bar, vinkelstål, C-kanal, H-bjelke stansing; stålplate bøying; vinkelstål skjæring, hakk og bøying; flat, rund, firkantet stang, C-kanal, I-bjelke, T-stang klipping/skjæring; vinkelbøyning og rørhakk.

Funksjoner på et øyeblikk

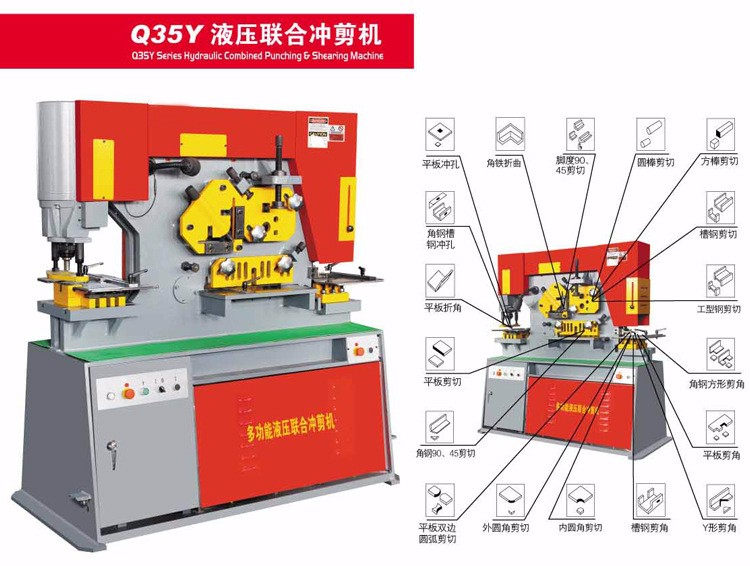

Hydraulisk kombinert Ironworker stansemaskin

Maskinen tar i bruk hydraulisk driver, er de nyeste produktene i vårt land. Den kan skjære og skjære hull og kutte former for firkantstål, stålstrimmelkanal, "工" formstål og vinkelstål og utstyre med keiserinne forutse.

Produktspesifikasjoner

Type	Enhet	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40	Q35Y-50
Stansetrykk	T	55	75	115	140	200	250
Maks.kuttetykkelse	mm	16	20	25	30	40	50
Platestyrke	N/mm2	W450	W450	W450	W450	W450	W450
Skjærende engel	°	7°	8°	8°	8°	8°	8°
Tøffelstrøk	mm	80	80	80	80	100	100
Reisetider	ganger/min	8	8	8	8	8	8
Halsdybde	mm	300	355	400	600	700	800
Stansetykkelse	mm	16	20	25	26	35	35
Maks. stansediameter	mm	25	30	35	38	40	45
Hovedmotor Strøm	Kw	4	5.5	7.5	11	15	18.5
Dimensjon (LxBxH)	mm	1640 x 730 x 1770	1860 x 800 x 1900	2350 x 960 x 2090	2680 x 1040 x 2300	2800x1100x2500	3000x1150x2600
Vekt maskin	kg	1600	2000	4800	6800	8600	12000

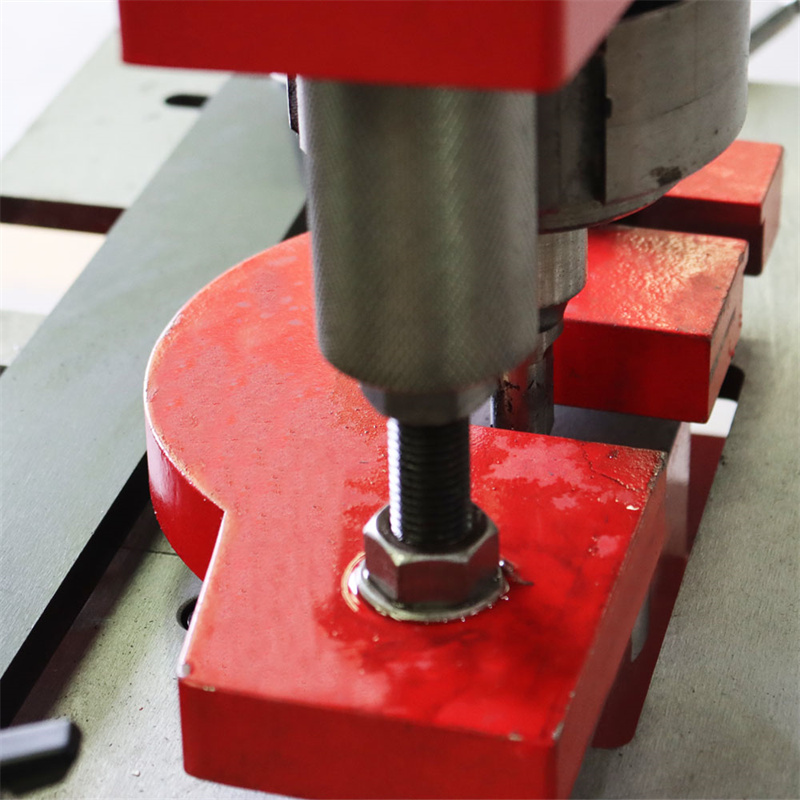

Punching I Ironworker Machine

Maskinen stanser fra 30 mm diameter (8 mm tykkelse) til 57 mm diameter (22 mm tykkelse) svært effektivt. Stanser og dyser kan enkelt byttes ut. Vi gir spesialslag på kort varsel.

Stål rund firkantet stangskjæring

Med denne delen av maskinen kan firkanter fra 25 mm til 55 mm og runder fra 30 mm diameter til 65 mm diameter kuttes veldig raskt. Ved å bytte blader kan du også UI eller T seksjoner. Vi leverer spesialblader.

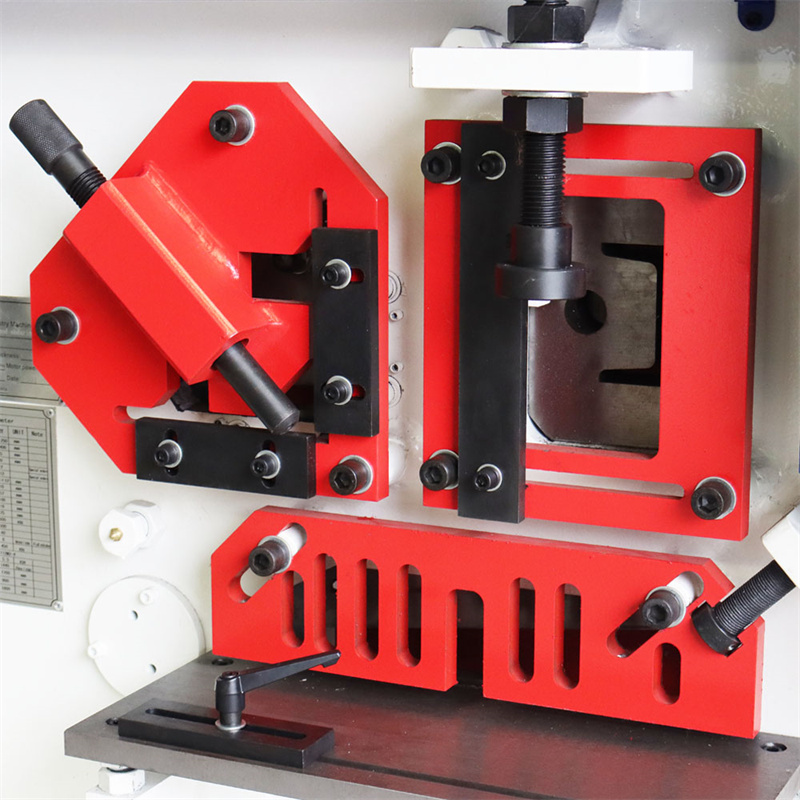

Vinkelskjær i Ironworker

Her kan du ved hjelp av spesialblad kutte flere typer 90° – 45° vinkelseksjoner effektivt.

Hakk

Maskinen leveres med et rektangulært hakkeverktøy som du kan bruke til dine hakkarbeid. Vi leverer spesielle hakkverktøy for dine hakkarbeider.

Et mangfoldig verktøy

Disse universelle maskinene leveres med standardverktøy inkludert X,Y målestøttebord ved stanse-, skjær- og hakkstasjoner. Det er enkelt justerbare holde-downs på alle fem arbeidsstasjonene. Hver arbeidsstasjon er også utstyrt med spesialdesignede holdere for å sikre sikkerhet samtidig som de gir presisjonsjustering og brukervennlighet.
