Automatisk rørskjæremaskin 1000w lite arbeidsbord Fiberlaserskjæremaskin

Maskinbeskrivelse

Laserskjæring er den beste skjæremetoden blant de ulike skjæreteknologiene som folk har mestret i dag. Fordelene med laserskjæring er: liten termisk deformasjon, høy skjærenøyaktighet, lav støy, ingen forurensning, lett å realisere automatisk skjæring, selv om den opprinnelige investeringen er stor (Udel), men behandlingskostnaden er 50% mindre enn mekanisk behandling. Som en avansert produksjonsteknologi har laserskjæring fordelene med bredt bruksområde, fleksibel prosess, høy prosesseringspresisjon, god kvalitet, ren produksjonsprosess og enkel realisering av automatisering, fleksibilitet, intelligens og forbedring av produktkvalitet og arbeidsproduktivitet.

Maskinfunksjon

1. Maskinen har en åpen arbeidsbordstruktur, importert høypresisjon dual-drive rack and pinion og lineær styreskinne, stabil overføring og høy presisjon.

2. Både sengen og den bevegelige bjelken har en integrert sveisestruktur. Sengen er varmebehandlet ved 600°C og avsluttet med 12-meters portalfresing. Den avkjøles i ovnen i 24 timer. Etter gløding blir den grovbearbeidet og deretter utsatt for vibrasjonsaldringsbehandling, noe som helt kan eliminere sveising og prosesseringstilpasning, god stivhet, høy presisjon, kan holde langvarig bruk uten deformasjon.

3. X-, Y- og Z-aksene er alle importert fra Frankrike med servomotorer med høy presisjon, høy hastighet, stort dreiemoment, stor treghet, stabil og holdbar ytelse. Sørg for høy hastighet og akselerasjon av hele maskinen.

4. Den vedtar det spesielle numeriske kontrollsystemet til CYPCUT fiberlaserskjæremaskin basert på Windows-operativsystemet, og integrerer mange spesialfunksjonsmoduler for laserskjærekontroll, med kraftige funksjoner, godt menneske-maskin-grensesnitt og enkel betjening.

5. CYPNEST Expert Edition hekkeprogramvare er kjerneteknologien for CNC-skjæremaskiner for å realisere "heltidsskjæring, høyeffektiv kutting og kutting med høy hekkehastighet". Det er den grunnleggende garantien for å effektivt spare materialer og forbedre kutteeffektiviteten.

6. Skjærehodet bruker spesielle fiberlaser-skjærehoder produsert av internasjonalt anerkjente merker og kapasitive sensorer, med høy sansenøyaktighet, sensitiv respons og den mest stabile og pålitelige ytelsen. 7. Den høypresisjons elektronisk styrte proporsjonalventilen importert fra Tyskland kan nøyaktig kontrollere lufttrykket til skjærende hjelpegassen for å oppnå den beste skjæreeffekten.

Maskinkomponenter

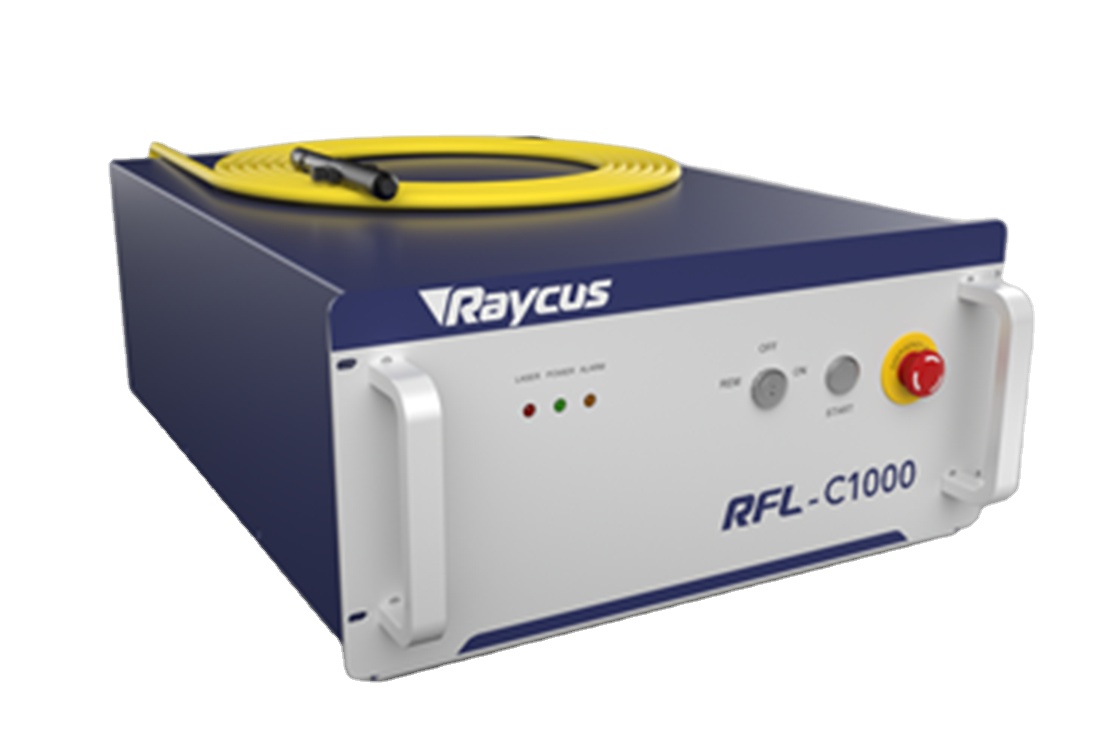

Raycus RFL-C1000 fiberlaserkilde

• Utmerket strålekvalitet (BPP)

• Konstant BPP i hele effektområdet

• Bruk en lang brennvidde for fortsatt å få en liten flekk

• Elektro-optisk konverteringseffektivitet >25 %

• Vedlikeholdsfri drift

• Modulær design, "plug and play"

• Liten størrelse og enkel installasjon

• Levetid for pumpekilde >100 000 timer

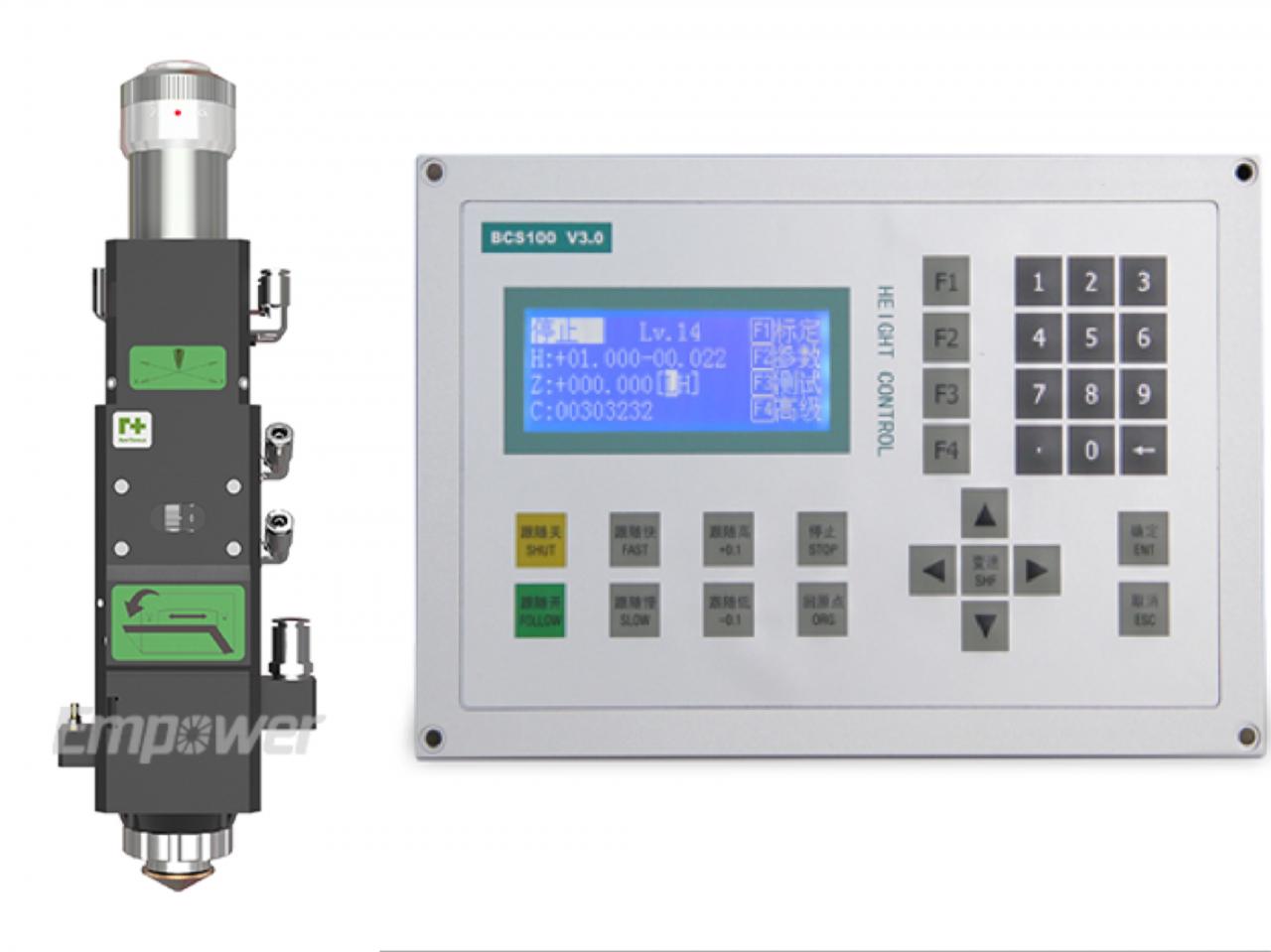

Klippehode og høydekontroll

• Tilgjengelig med kapasitiv høydeføling.

• Temperatursensorer beskytter optikk og minimerer sjansen for overoppheting.

• 10 mm linsebevegelse for å sette fokus.

• Rask og enkel tilgang til dekkglass.

• Fleksibel design for å optimalisere spotstørrelsen.

• Jevn hjelpegassstrøm.

• Kompakt, lett design.

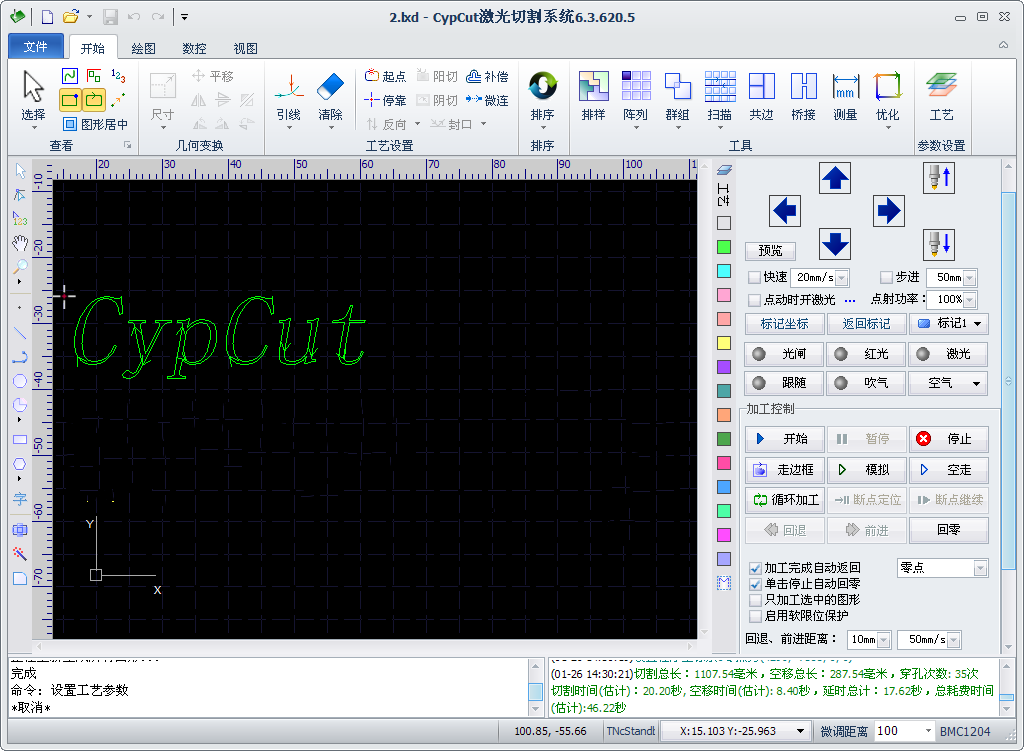

Cypcut kuttesystem

• Automatisk høydejustering

• Programvarebeskyttelse

• Laserstråleeffektkontroll

• Plutselig avstengningspunkt gjenoppta funksjon

• Froskehopp og automatisk kantposisjoneringsfunksjon

• Sanntidsrespons for å unngå signalforsinkelse som forårsaker rund kant

Spesifikasjon

Hovedkomponentliste
Nei.	Komponentnavn	Produsent - Opprinnelsessted
1	Maskinverktøy	Platesveising maskinverktøy--Dahan
2	Maskinbjelke	Aluminiumsbjelke--Dahan
3	Fiberlaserkilde	Raycus/Max 1000W--Kina
4	Laserhode	Raytools – Kina
5	Skjæresystem	Cypcut - Kina
6	Servomotor og sjåfør	Schneider – Frankrike
7	Hastighetsreduser	Shimpo – Japan
8	Føringsskinner	Hiwin – Taiwan
9	Tannstang	YYC fra Taiwan
10	Proporsjonal ventil	SMC – Japan
11	Kjøler	Hanli – Kina

Spesifikasjoner
Laserkraft	1000W
Kutteområde(mm)(L×B)	3000mm×1500mm
Maks skjærehastighet (m/min)	120 m/min
Maks akselerert	1,5G
Posisjoneringsnøyaktighet	±0,03 mmmm
Repeterbarhetsnøyaktighet	±0,02 mm
Min linjebredde	0,15 mm
Maks skjæredybde (mildt stål)	12 mm
Rustfritt stål N2	5 mm
Aluminium	3 mm
Kjørevei	Importert servomotor
Overføringsmåte	Importert girstang og pinion dobbel driver
Elektriske krav	380V/50Hz.60Amp
Strømforbruk	12KW
Arbeidsstykkevekt	800 kg
Vekt	5500 kg
Konturstørrelse (mm)	4800mm×2700mm×1900mm (L×B×H)
Konturstørrelse med palleveksler (mm)	8400 mm×3000 mm×2100 mm (L×B×H)

Fordeler og bruksområder

FORDELER:

1, kostnadsbesparelse på strømforbruk/ bare 20-30% av co2 laserskjæremaskin med samme effekt.

2, Fleksibilitet og presisjonsskjæring av enkle eller komplekse deler

3, vedtar importert verdensmerke fiberlaser / levetid over 100 000 timer

4, Importert servomotor og girsystem sikrer presisjonsskjæring

5, Kutt av høy kvalitet uten ekstra etterbehandling nødvendig

6, Høyere kuttehastighet og effektiv, hastighet på kutteplate over 10 meter per minutt

7, Berøringsfri kutt som betyr ingen merker eller forurensning av materialet

8, Evne til å kutte praktisk talt alle metallplater

APPLIKASJONER:

GJELDENDE MATERIALER: Rustfritt stål, karbonstål, legert stål, silisiumstål, fjærstål, aluminium, aluminiumslegering, galvaniserte plater og andre metallrør og rør.

GJELDENDE INDUSTRI: Det er mye brukt i industriell rørledningsbehandling, eksplosjonssikkert utstyr, militærindustri, kjemisk industri, oljeleting, lamper og lanterner, metallbearbeiding, jernvarer, bygg, etc.

Vår service og fordeler

Vår service

1. To års garanti for denne fiberlasermaskinen og fiberlaserdeler; Ett års garanti for andre maskiner og deler.

2. 24 timers profesjonell online teknisk støtte.

3. Dyktig ingeniør vil hjelpe kunden med å løse problemet ved TM, Whatsapp i tide når problemet oppstår.

4. Gratis programvareoppdatering.

5. Livslangt vedlikehold og reservedelsforsyning.

Våre fordeler

1. Alibaba Authentication Enterprise

2. 12 års eksporterfaring

3. 20 års produksjonserfaring

4. OEM & ODM Service

5. 24-timers netttjeneste

6. Forhandlernettverk over hele verden

Detaljer

• Bruksområde: LASERKUTTING
• Gjeldende materiale: Metall
• Tilstand: Ny
• Lasertype: Fiberlaser
• Kutteområde: 3000*1500mm
• Kuttehastighet: 120m/min
• Støttet grafisk format: DXF
• Klippetykkelse: 1-10mm
• CNC eller ikke: Ja
• Kjølemodus: VANNKJØLING
• Kontrollprogramvare: Cypcut
• Laserkildemerke: Raycus/IPG/Max
• Laserhodemerke: Raytools/Precitec
• Servomotormerke: Yaskawa
• Føringsskinne Merke: HIWIN
• Kontrollsystem Merke: Cypcut
• Vekt (KG): 5500 KG
• Viktige salgsargumenter: Lang levetid
• Merke for optisk linse: Raytools
• Garanti: 1 år
• Gjeldende industrier: produksjonsanlegg, metallbearbeiding
• Maskintestrapport: Levert
• Video utgående inspeksjon: Forutsatt
• Garanti på kjernekomponenter: 2 år
• Kjernekomponenter: laserkilde
• Maks skjærehastighet (m/min): 120 m/min
• Maks akselerert: 1,5G
• Plasseringsnøyaktighet: ±0,03 mmmm
• Repeterbarhetsnøyaktighet: ±0,02 mm
• Min linjebredde: 0,15 mm
• Maks skjæredybde (mildt stål): 12 mm
• Rustfritt stål N2: 5mm
• Aluminium: 3 mm
• Elektriske krav: 380V/50Hz.60Amp
• Konturstørrelse med palleveksler (mm): 8400mm*3000mm*2100mm (L*B*H)
• Sertifisering: Sgs
• Ettersalgsservice: Online støtte, gratis reservedeler, teknisk videostøtte
• Etter garantiservice: Teknisk videostøtte, Ingen service, Onlinestøtte, Reservedeler, Feltvedlikehold og reparasjonsservice
