Cnc Servo kantpresse 250t 3,2m 3 1 akse 3 meter platemetall kantpresse

Hovedfunksjon

1. Sveiset stålstruktur, ved normalisering og høyfrekvent vibrasjon for å eliminere stress, for å sikre den generelle nøyaktigheten til maskinverktøy, har utmerket stivhet, anti-forvrengning og anti-tilt-evne.

2. Hovedsylindrene på to sider tilhører den elektrohydrauliske CNC-bøyemaskinens CNC-akse hvor Y1, Y2-akser, synkronisert kompatibel med hydraulisk servoventil importert fra Tyskland og det tyske HEIDENHAIN-gitteret lukket sløyfe-kontroll, nøyaktig tilbakemelding, glidere kjører nøyaktig, gjenta glidenøyaktighet og parallell presisjon kan nå /- 0,01 mm.

3. Automatisk hydraulisk konveks kompensasjonssystem for arbeidsbordet (V-aksen), for å håndtere glidedeformasjonspåvirkningen av arbeidsstykket under bøyingen. Antall kompensasjon automatisk justert av CNC-system, praktisk og nøyaktig. (Mekanisk kompensasjonstabellstruktur for valgfritt)

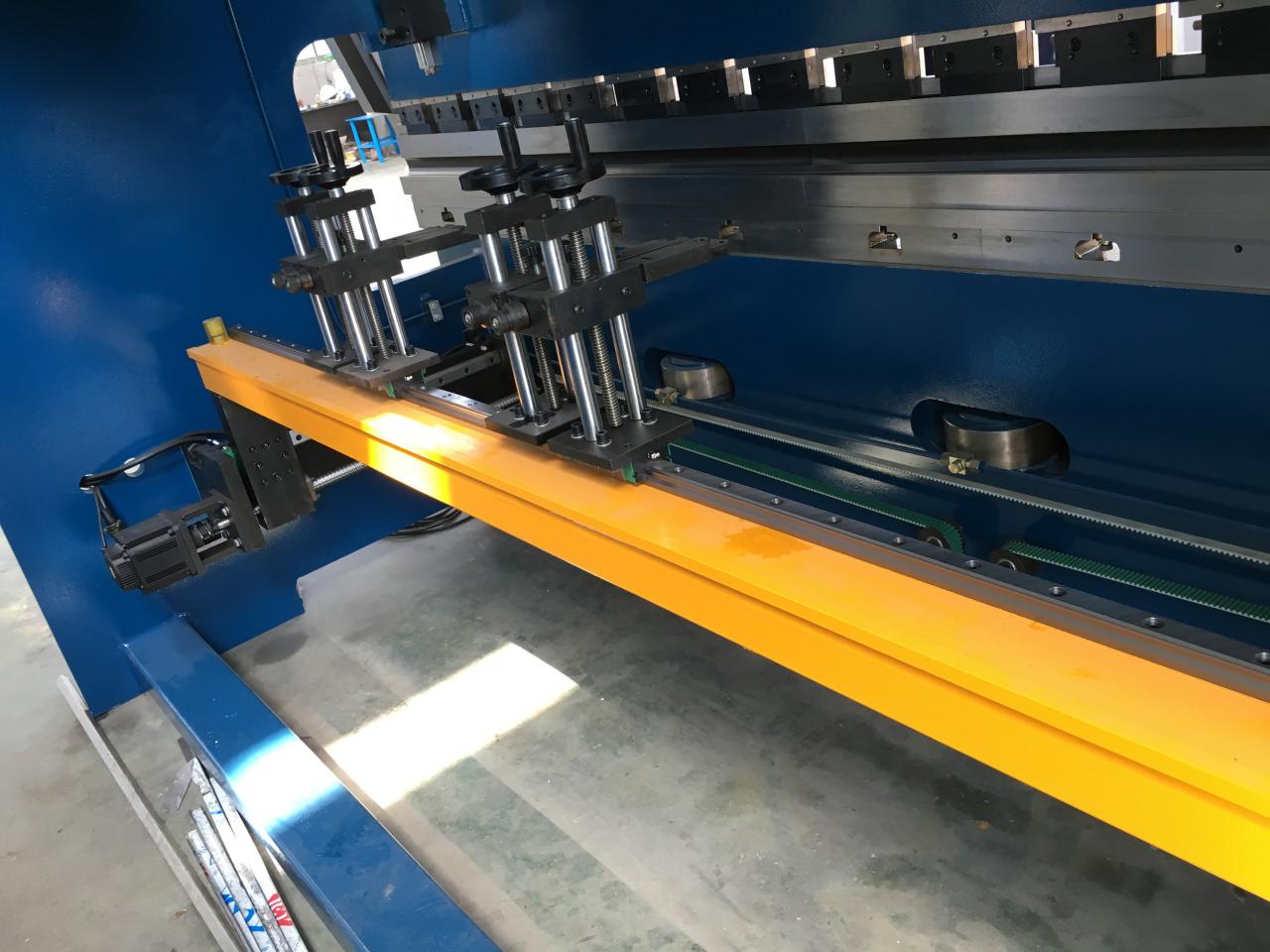

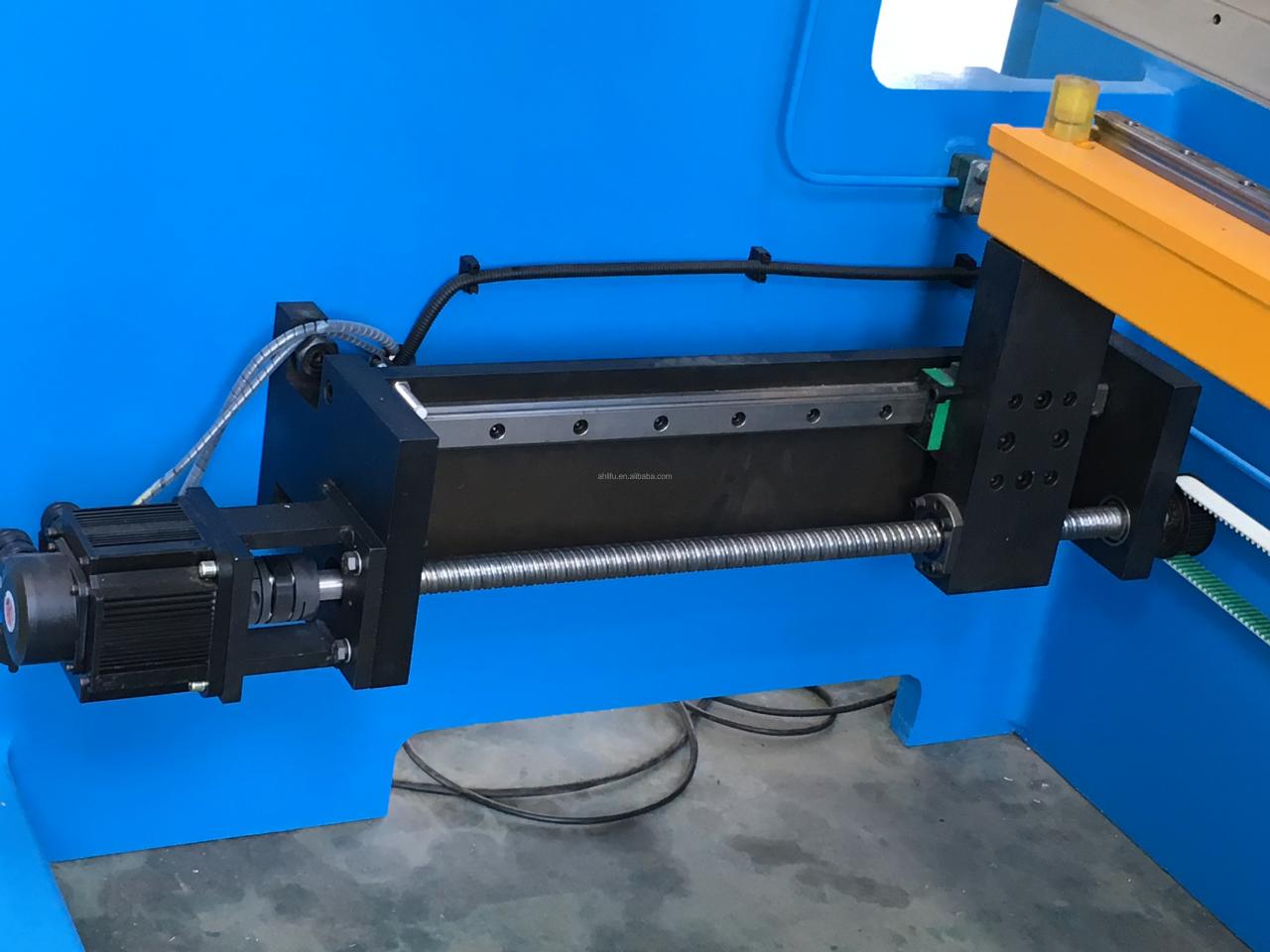

4. Bakmåler (plassering foran og bak) er X-aksen i CNC-bøyemaskin, drevet av servomotor, CNC-system, overføring gjennom presisjonskuleskrue, lineær guide, synkront beltehjul, løp raskt, posisjoner data nøyaktig. (Brukere kan utvide R-aksen eller R1-aksen, R2-aksen, Z1-aksen, Z2-aksen, etc.)

5. Fremre mateanordning beveger seg sideveis gjennom presisjon lineær føring, kontrollerer enkelt avstanden mellom armene. Justerbart høydenivå, noe som i stor grad forbedrer bekvemmeligheten av arbeidsstykkets bøying.

6. Med hurtigklemme pallbøyeform, kompatibel med avbøyningskompensasjonsmekanisme. Kombinert type modulær CNC bøyeform for å sikre høy presisjon og høy effektivitet av bøying. Justering av posisjonen til den nedre formen praktisk under forskjellige arbeidsforhold.

7. Begge ender av maskinen er utstyrt med ristlinjal, som brukes til å måle nøyaktig avstand mellom sleiden og arbeidsbordet. Maskineramme utstyrt med C-typeplate, gitter installert i C-platen for å eliminere effekten av kolonnedeformasjonen på gliderens plassering. Skyveposisjonen tilbakemeldingsdata vil bli overført til det numeriske kontrollsystemet umiddelbart til estimert servoventilkontrollsignal S1 ~ S2 og utgangen, kontrollerer to hydrauliske servoventilutgangsstrøm, slik at to sylindre synkronisering.

Aktivitetsbjelkestruktur for firepunktsposisjonering, god stabilitet, Y1, Y2-akse kan programmeres individuelt, kan plantes i delvis tilstand, konisk bøying (skrå bøying).

Suspend trykkopprettholdelse etter bøyningsforming for å redusere elastisiteten til arbeidsstykket, trykkopprettholdelsestiden kan stilles inn.

8. Sikkerhetsbarriere rundt maskineriet, og fotoelektrisk beskyttelsesanordning for å sikre sikkerheten. (laserbeskyttelsesenhet for valgfritt)

Teknisk parameter

NEIPunktVerdiEnhet
1Nominell kraft1000KN
2Arbeidsbordlengde2500mm
3Avstand mellom hullene2020mm
4Dybde i halsen320mm
5Ram reiser120/150mm
6Maks åpningshøyde320/350mm
7Hovedstrøm7.5/11KW
8Halsdybde320mm
9Vekt6000kg
10Dimensjon2500*1600*2400mm

Hoveddeler for outsourcing

NEIDelnavnOutsourcing produsent
1Synkron regulering proporsjonal ventilBosch Rexroth
2Proporsjonal trykkreguleringsventilBosch Rexroth
3OljepumpeBosch Rexroth
4TetningsringJapan VALQUA
5RørkoblingEMB
6MotorSiemens
7ElektriskSchneider
8KuleskrueTaiwan HIWIN
9Lineær guideTaiwan HIWIN
10ristlinjal Heidenhain
11Servo motorESTUN

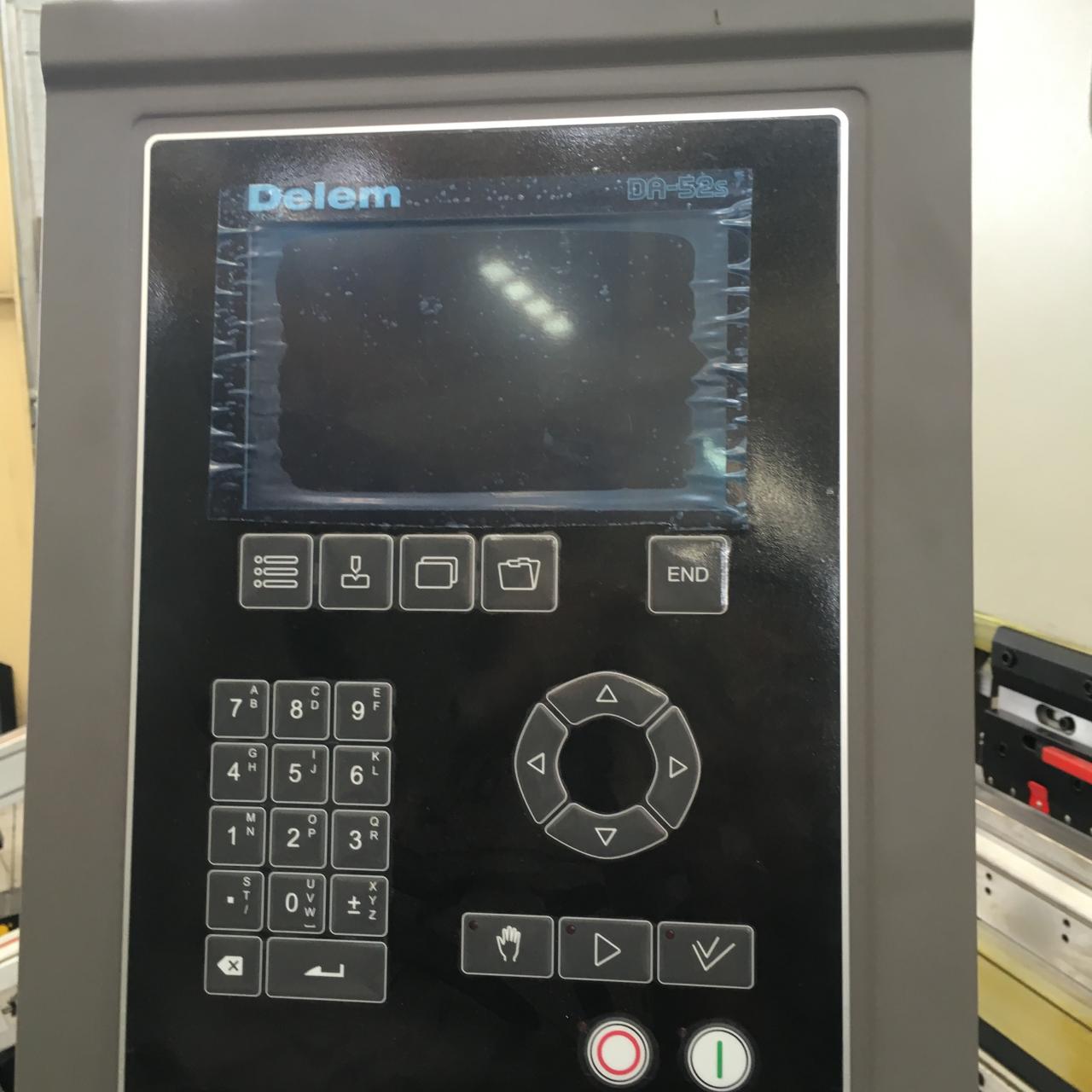

12CNC system DA52S CNC-system

MERK: cnc-kontrollsystem ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S, etc for valgfritt

Detaljerte bilder

Cnc Servo kantpresse 250t/3,2m 3+1 akse 3 meter metallplate kantpressCnc Servo kantpresse 250t/3,2m 3+1 akse 3 meter metallplate kantpressCnc Servo kantpresse 250t/3,2m 3+1 akse 3 meter metallplate kantpress

Vår service

Forhåndssalgsservice

1. 24 timer på nett, svar om 2 timer, gir løsning innen 48 timer.

2. Anbefal den mest passende maskinen i henhold til kundens formål,

3. Prøveteststøtte,

4. Fabrikkbesøk er velkommen.

Kundeservice

1. gi løsning på en dag, løs klage på 2 dager.

2. Opplæring i hvordan du installerer og hvordan du bruker maskinen

3. Ingeniører tilgjengelig for å betjene maskiner i utlandet

4. En rabatt for en lang samarbeidende kunde

5. Garanti 2 år

Pakking og levering

1) før pakking vil verktøymaskinen testes i 48 timer for å sikre at alt utstyret er 100% kvalifisert.

2) før lasting, stabil pakke, profesjonell og dyktig laster redusere skade på produktet under transport.

3) vi fikset maskinen vår i container med ståltråd inni som vil være godt beskyttet under frakt

4) lossing, vi bruker treskapet, beskytter maskinen og kan enkelt brukes gaffeltruck til lossemaskin.

FAQ

1. Hva med maskinkvaliteten din? Vi er bekymret for kvaliteten.

RE: RAYMAX er et modent merke i KINA, gjennom mange års forskning innen teknologi, har designen vår inkludert struktur og detaljert sikkerhet og presisjon forbedret seg betraktelig, og kan matche alle CE-standarder eller mer strenge standarder. Maskinene våre distribueres over hele verden til rundt 50 land hvor det er metallplateindustri, det er Brilliant-maskiner. Og der det er våre maskiner, er det godt omdømme og terminal brukertilfredshet

2. Om maskinprisen kan være mer rabatt?

RE: 1. RAYMAX leverer alltid maskin av høy kvalitet, med 10 års erfaring har maskinen vår nok kvalitetsstandard til å sikre at maskinen kan fungere mer enn den reelle garantiperioden. På denne måten vil vi spare mye og tenke på forhånd for oppdragsgiverne.

RE: 2. Faktisk tenker RAYMAX også på prisnivået vårt, vi er sikre på å gi kvalitet=pris og pris=kvalitet, matchet pris og akseptabelt for kundene og holdbart for maskinene våre. Vi ønsker deg velkommen til å forhandle med oss og få en god tilfredsstillelse.

3. Hva med din fabrikk i Kina?

RE: RAYMAX ligger i MaAnShan City, AnHui-provinsen, som er det ledende området i Kina og også i verden som senter for metallplateløsningsmaskiner. Vi har jobbet omtrent 10 år i dette området. Rike erfaringer på dette feltet med profesjonell teknisk støtte og orientert service.

Detaljer

  • Skyveslag (mm): 100 mm
  • Automatisk nivå: Helautomatisk
  • Halsdybde (mm): 250 mm
  • Maskintype: Torsjonsstang, kantpress
  • Lengde på arbeidsbord (mm): 3200
  • Bredde på arbeidsbord (mm): 160 mm
  • Tilstand: Ny
  • Opprinnelsessted: Anhui, Kina
  • Materiale / metallbearbeidet: Rustfritt stål, aluminiumsstål, legert stål, jernstål, etc
  • Automatisering: Automatisk
  • Ekstra tjenester: Stempling
  • År: 2020
  • Vekt (KG): 6000
  • Motoreffekt (kw): 7,5 kw
  • Viktige salgsargumenter: Multifunksjonell
  • Garanti: 3 år
  • Gjeldende bransjer: byggevarebutikker, maskinverksteder, produksjonsanlegg, gårder, hjemmebruk, detaljhandel, trykkerier, anleggsverk, energi og gruvedrift
  • Utstillingslokale: Egypt, Canada, Tyrkia, Italia, Frankrike, Vietnam, Peru, Saudi-Arabia, Indonesia, Pakistan, India, Mexico, Russland, Spania, Thailand, Marokko, Kenya, Sør-Korea, Chile, UAE, Colombia, Algerie, Romania, Bangladesh, Sør-Afrika, Kasakhstan, Ukraina, Nigeria, Usbekistan, Tadsjikistan
  • Markedsføringstype: Nytt produkt 2020
  • Maskintestrapport: Levert
  • Video utgående inspeksjon: Forutsatt
  • Garanti på kjernekomponenter: 3 år
  • Kjernekomponenter: Lager, motor, pumpe, trykkbeholder, motor
  • Kraft: Hydraulisk
  • Råmateriale: plateplate
  • Bruksområde: Bøying av metallplater
  • Sikkerhetsbeskyttelse: Beskyttelsesbeskyttelse
  • Motor: SIEMENS BEIDE
  • Elektrisk apparat: SCHNEIDER
  • Hydraulikksystem: REXROTH
  • Nominelt trykk (kN): 10000
  • Sertifisering: ce
