Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc Hydraulisk kantpresse for bøying av metallplater

produktinformasjon

This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.

Vitenskapelig design

1, Synkron bevegelse av Y1 og Y2 akser hver kontrollert av uavhengig sylinder

2, Mulighet for å legge til alternativer og oppgraderinger på konfigurasjonen, på et senere tidspunkt

Miljøvennlig

Lav støy under venting og raskt ned (mindre enn 25 desibel), trykking og retur, da trykket i hydraulikksystemet er den lukkede sløyfekontrollen til servohovedmotoren. Energiforbruk lavere enn generell maskin med 60 % ved bruk av servomotor.

Stabil og holdbar ytelse av maskinkroppen

1， Maskinrammen integrert sveising.

2, Maskinrammen dannet av CNC tredimensjonale maskineringssenter i en prosess, som sikrer parallelliteten og vertikaliteten til hver monteringsflate.

3, Intern stresslaminering ved herding.

4， Shot blast for å fjerne rust og antirustbehandling.

1. Kontrollsystem: DA52s (valgfritt Cybelec CT8 fra Sveits)

Rask programmering på én side

• Hurtigtastnavigering

•7" VGA farge TFT

•Opptil 4 akser (Y1, Y2 og 2 hjelpeakser)

•Crowning kontroll

•Verktøy/materiale/produktbibliotek

•USB, perifer grensesnitt

•The basic machine control functions are Y1 Y2 X R -axis.

•Avanserte Y-akse kontrollalgoritmer for lukket sløyfe så vel som åpen sløyfe ventiler

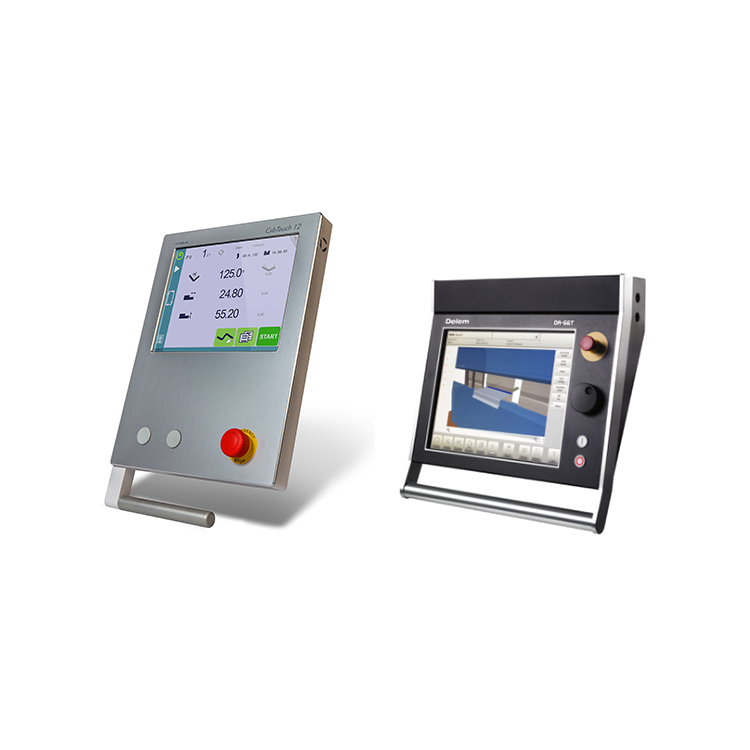

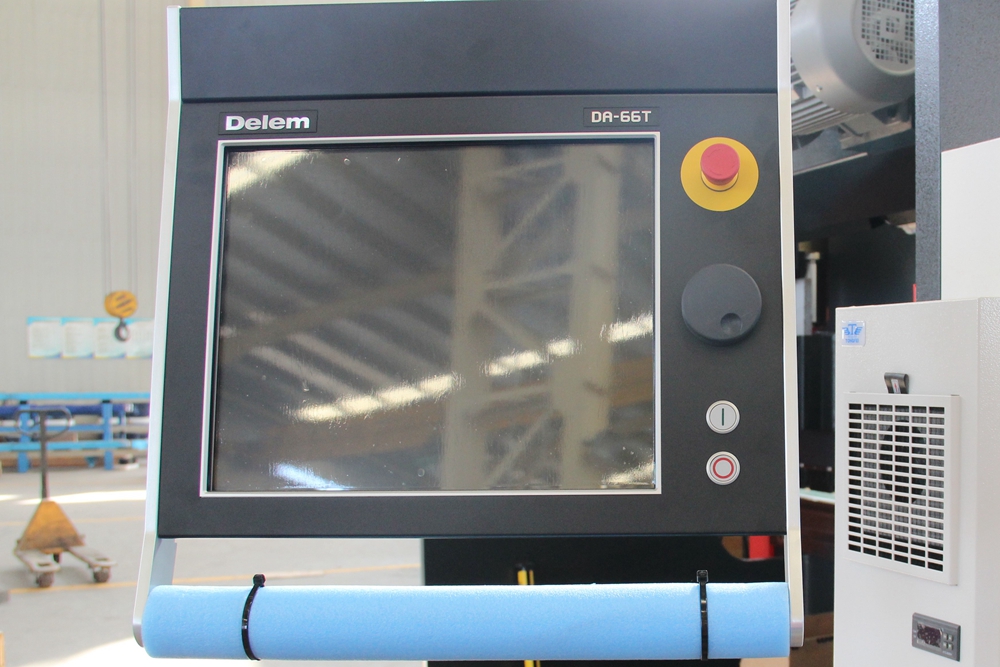

Valgfritt kontrollsystem:

(DA66T DA69T / Cybelec CT8 CT12 fra Sveits)

Valgfri akse (3 1/4 1/6 1/8 1)

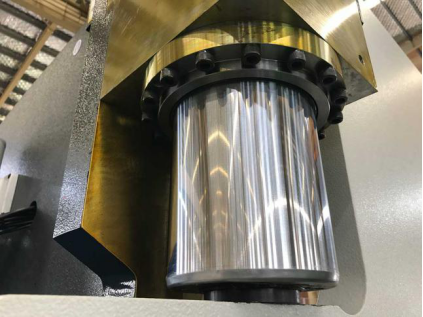

2. Sylinder
Som et kinesisk premiummerke har det en levetid på mer enn 10 år

3. Proporsjonal ventil
Proporsjonal ventil regulerer nøyaktig Y1 Y2 aixs bevegelser

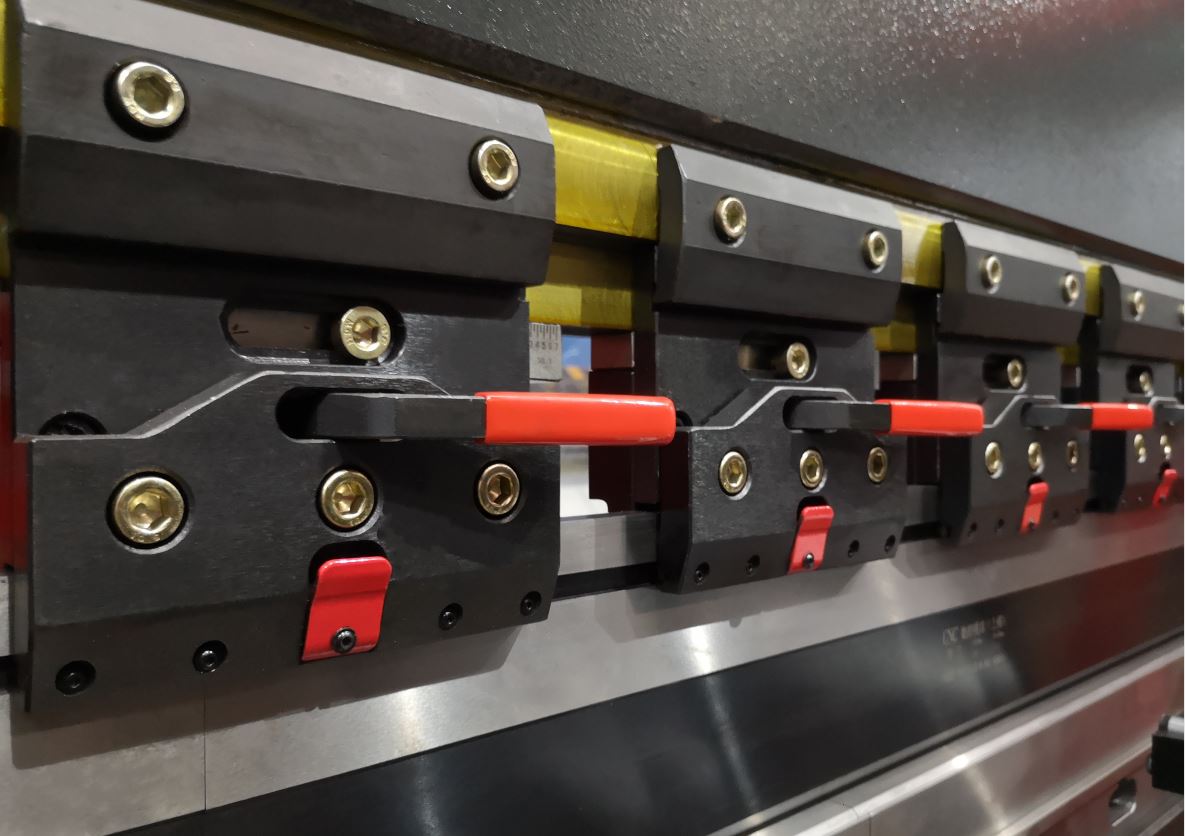

4. Quick Clip
Raske verktøybytter takket være vertikal oppsett，for å redusere oppsetttidene

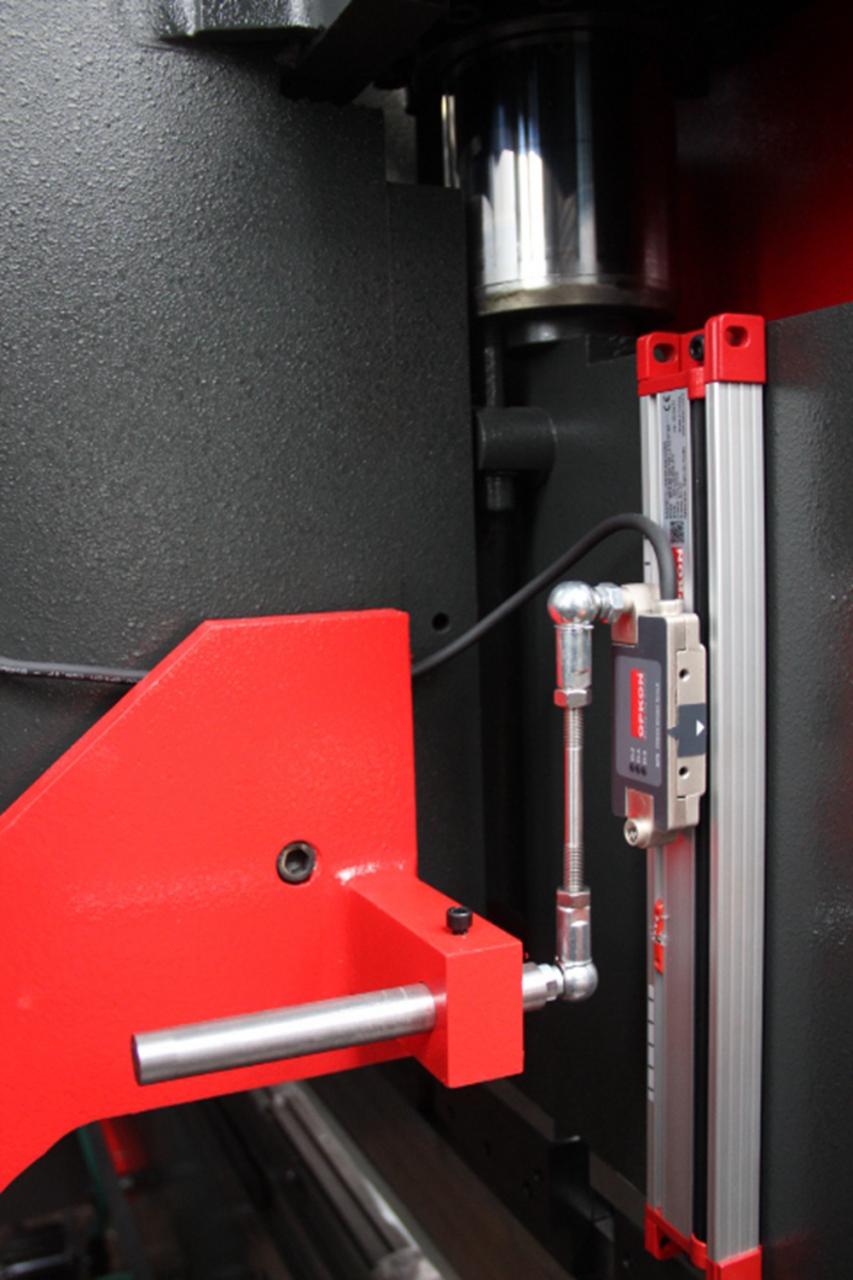

5. Gitterlinjal gir presis posisjonering
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

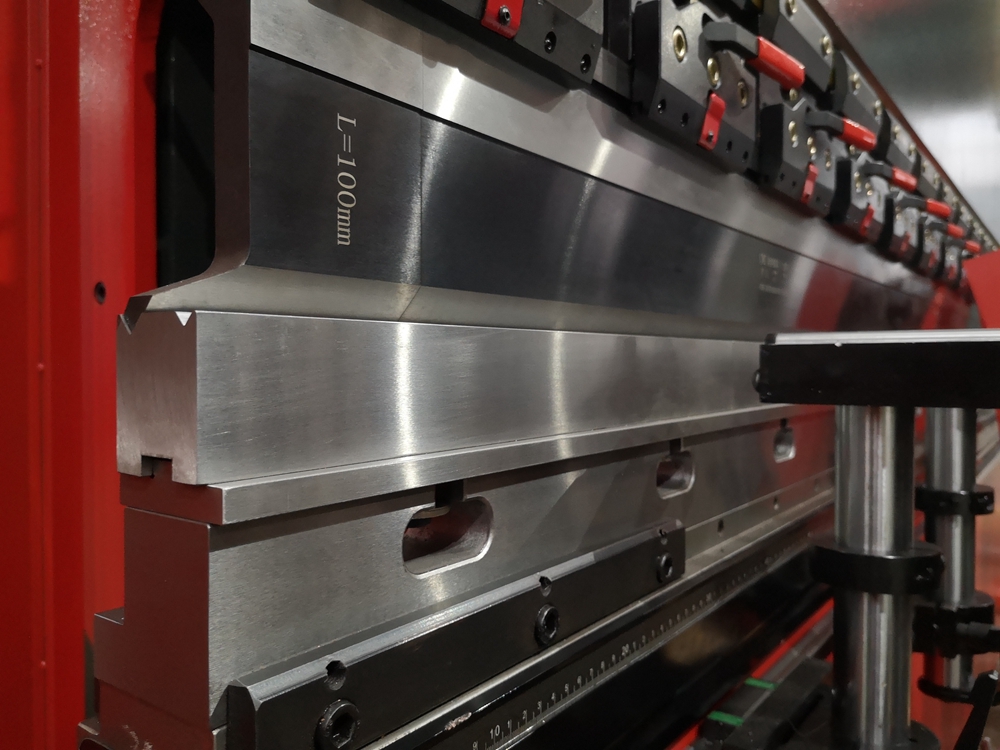

6. CNC-form (Golin)
CNC konsentrisk form，Multifunksjon, lett å bytte side

7. Automatisk kronesystem
Utjevnt kompensasjon, perfekt bøyevinkelKontroll av CNC-kontrollsystem DA52s

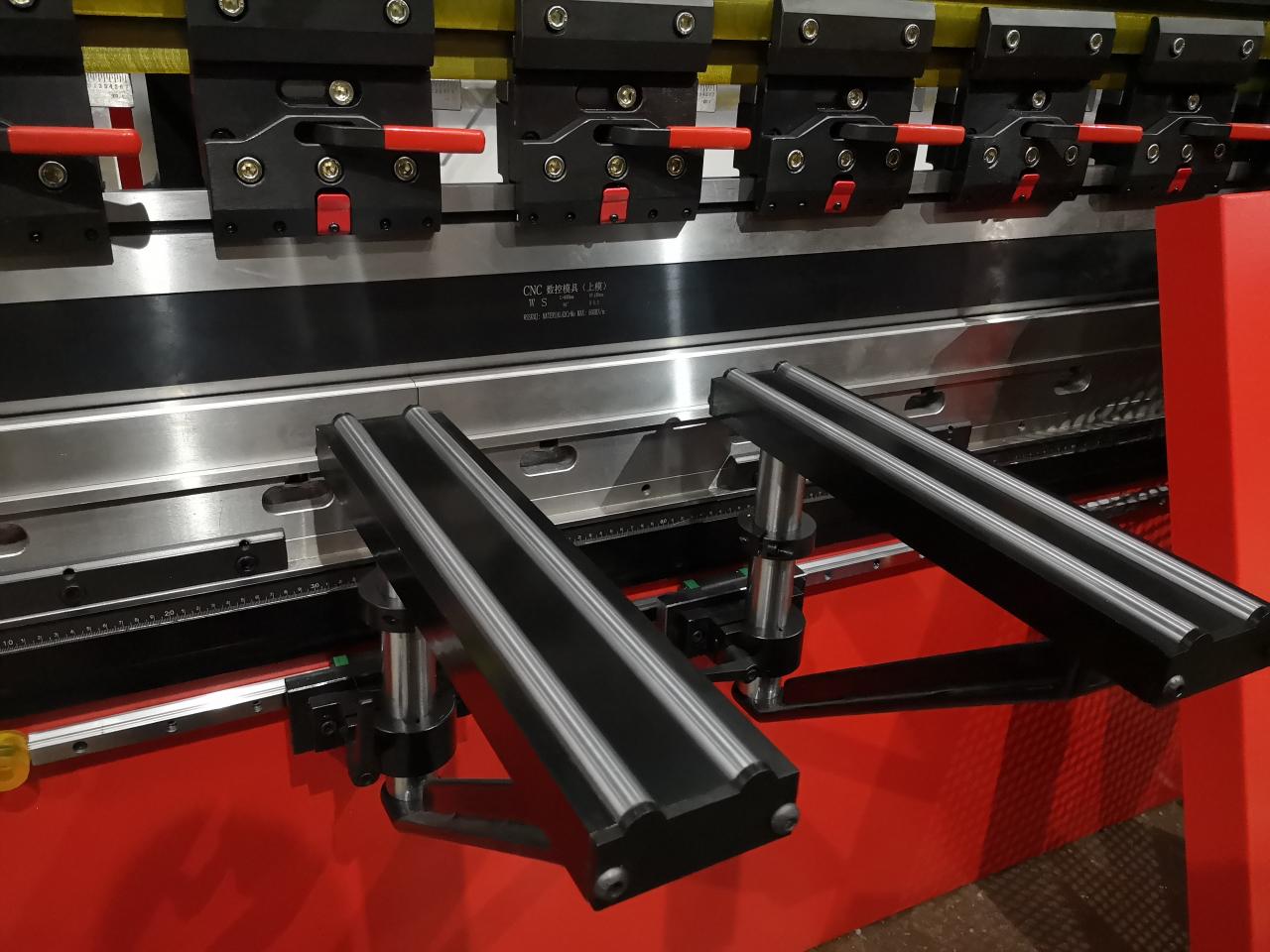

8. Støttearm
De ergonomiske støttebrakettene og ledede arbeidsområdebelysningen tjener til å maksimere brukervennligheten

9. Doble lineære føringer og integrert støttebjelke
For å forbedre nøyaktigheten av fingerbevegelser

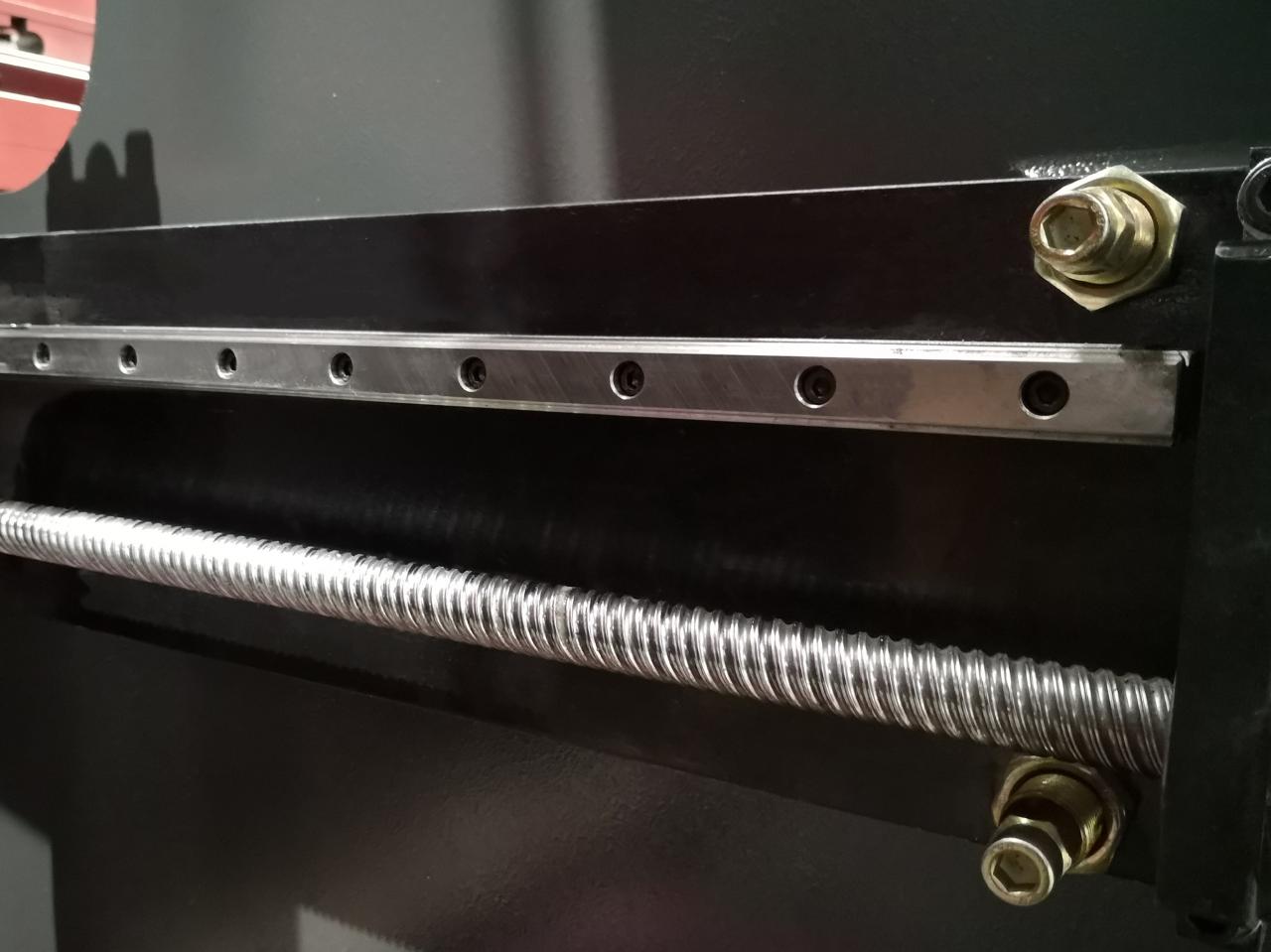

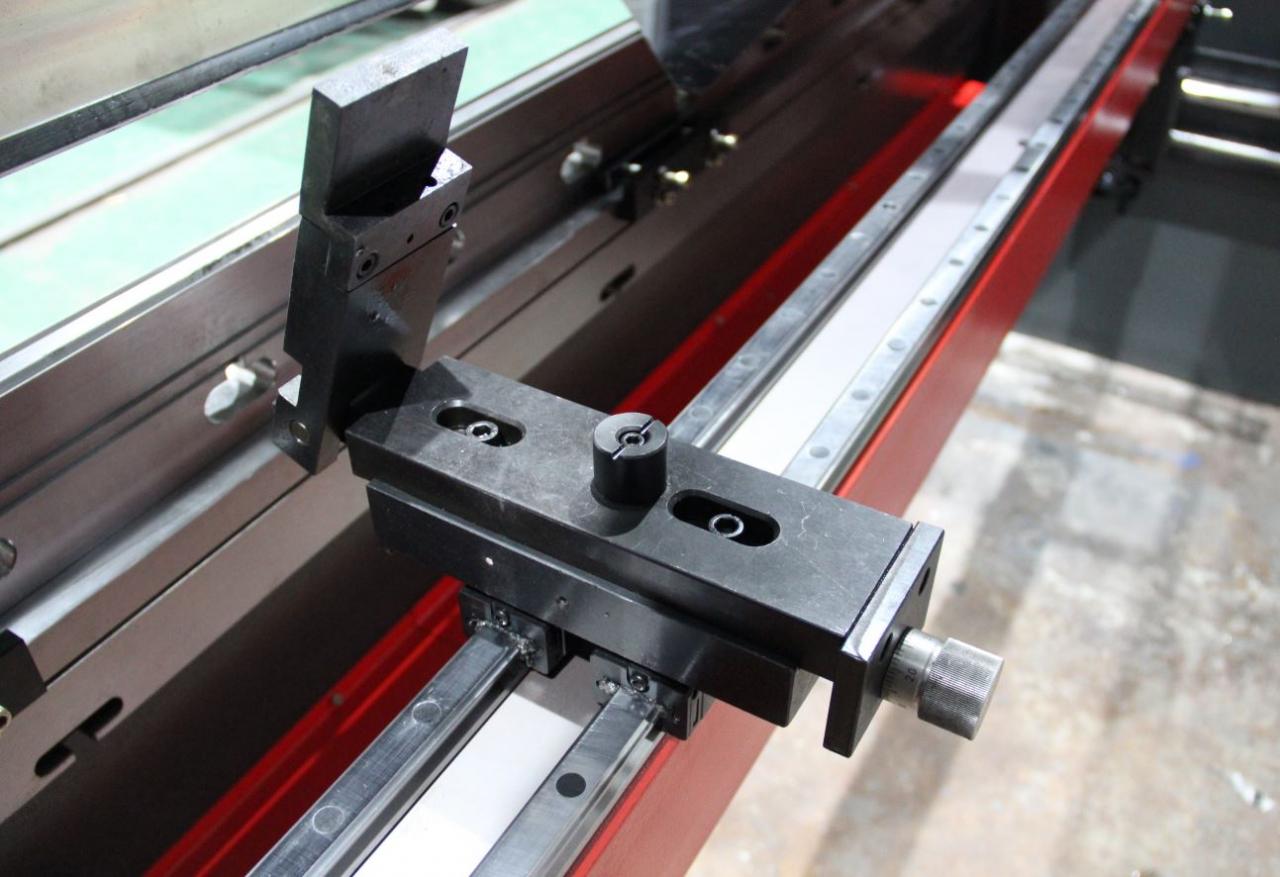

10. Kuleskrue og lineær guide
Dynamiske bakmålere og høyhastighetsaksen takket være kuleskruen og lineær guide for å forbedre nøyaktigheten av bakmålerens bevegelser

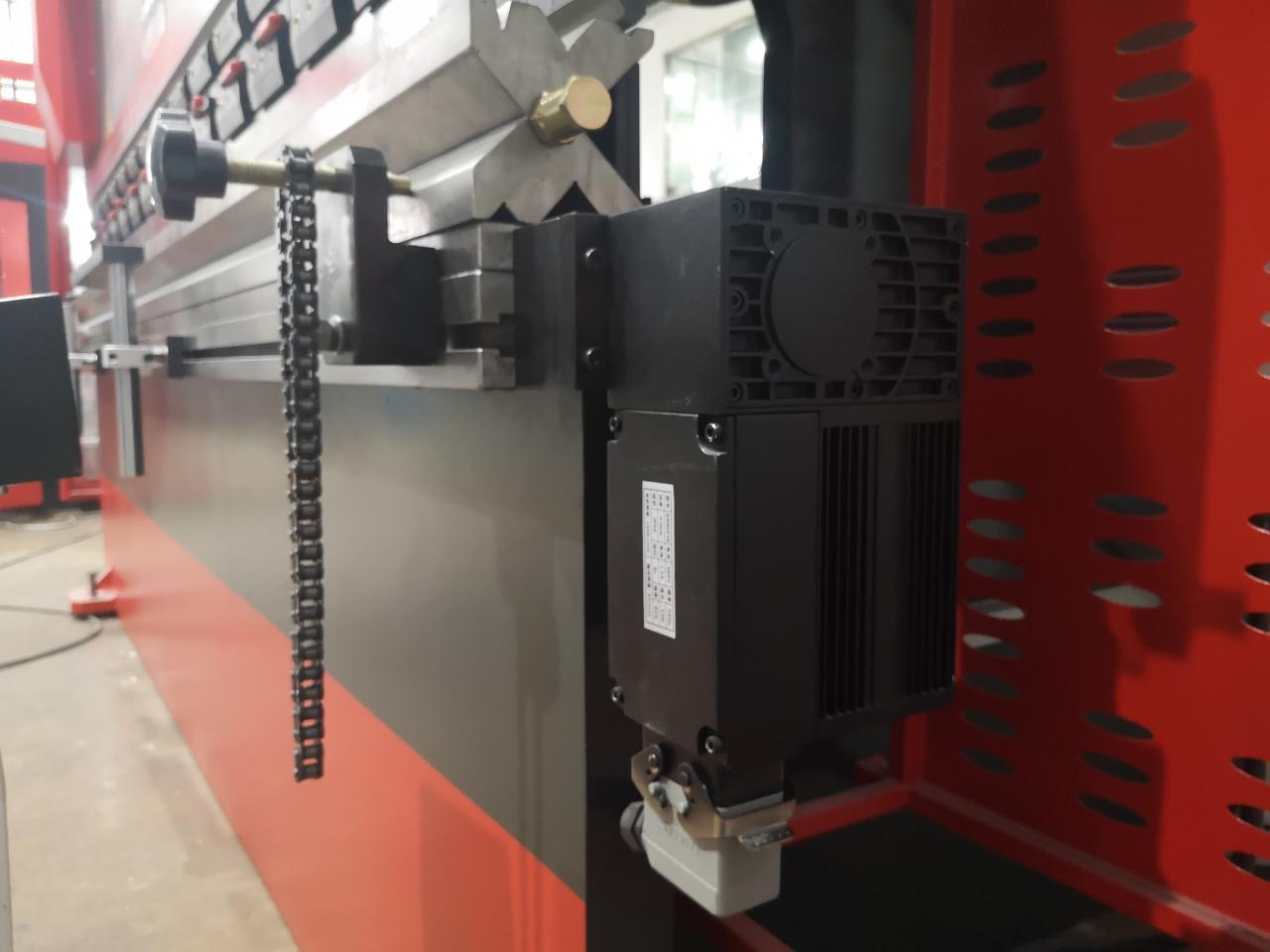

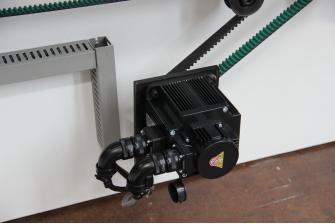

11. Servomotor
Servodrev X og Y aixs posisjonering for å øke hastigheten og nøyaktigheten.

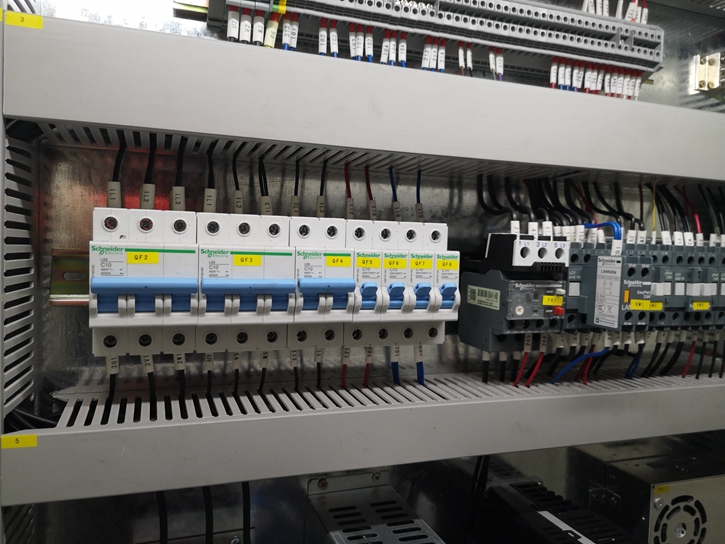

12. Elektriske hovedkomponenter
Utvalg av internasjonale merker, stabil og langvarig ytelse.

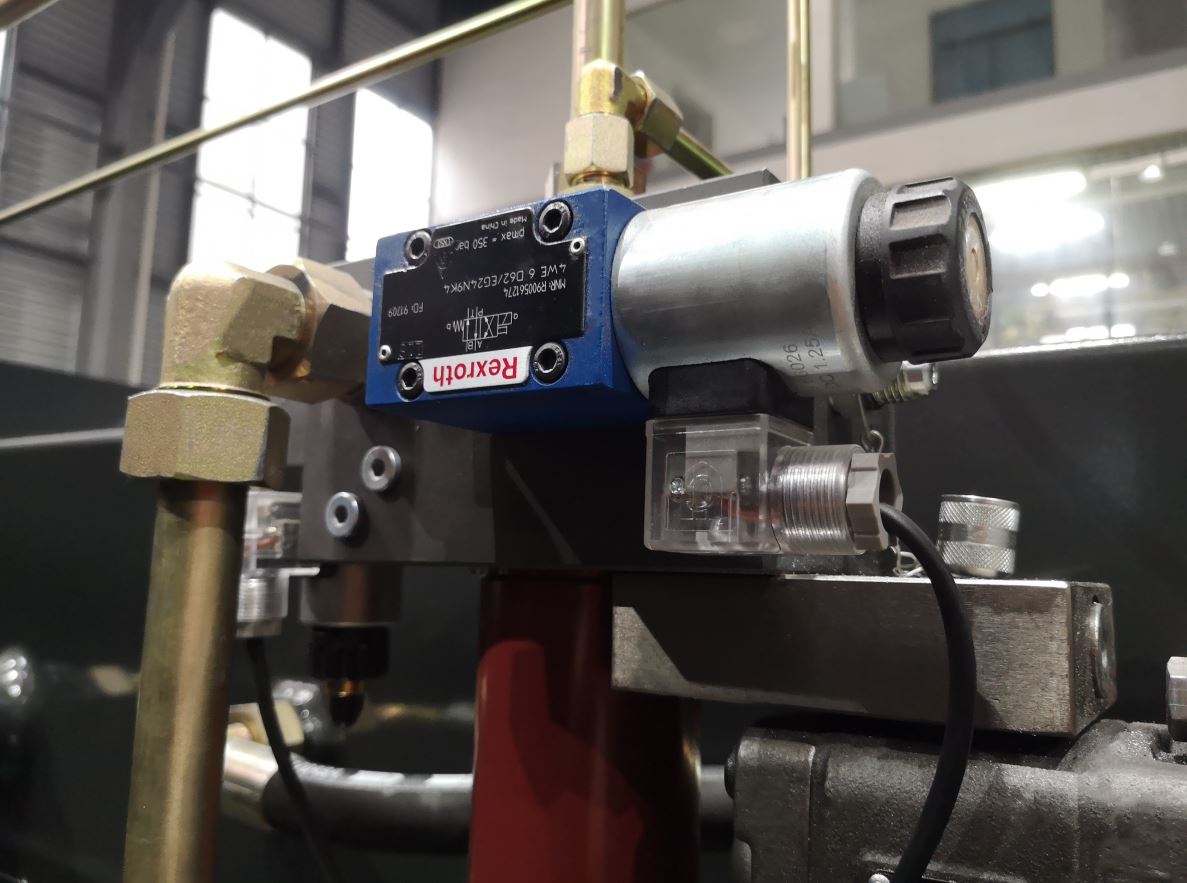

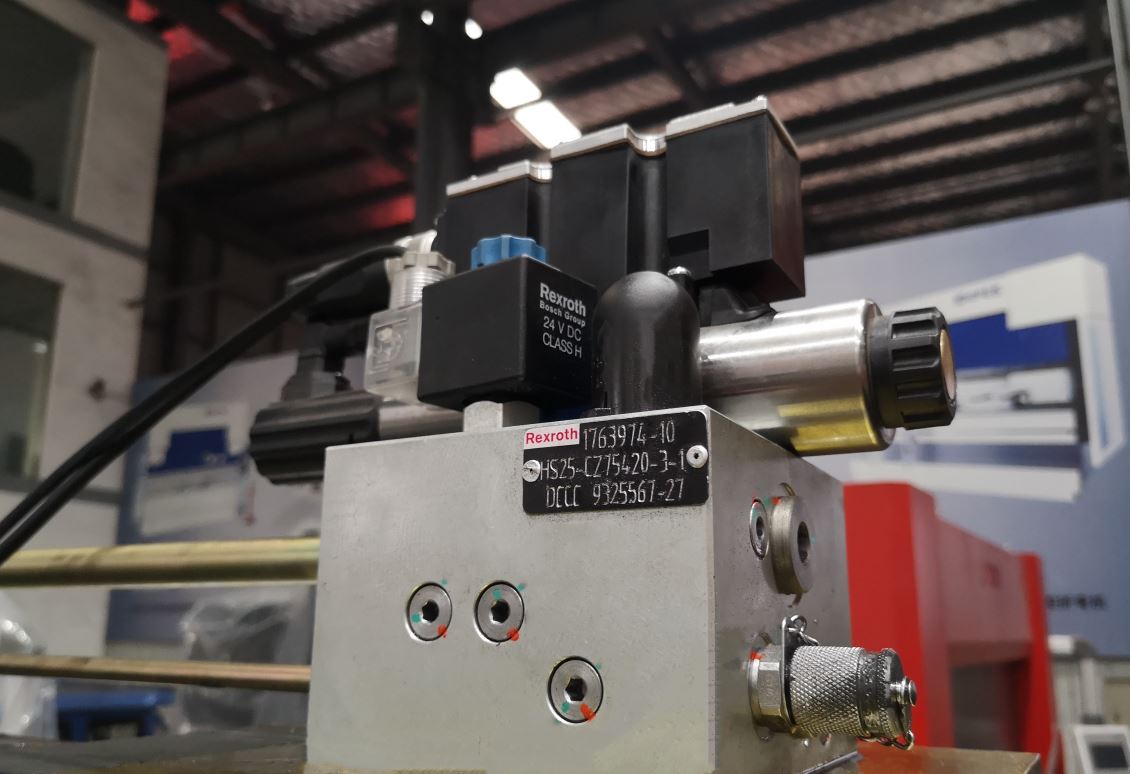

13. Hydraulisk ventil
Utvalg av internasjonale merker, stabil og langvarig ytelse.

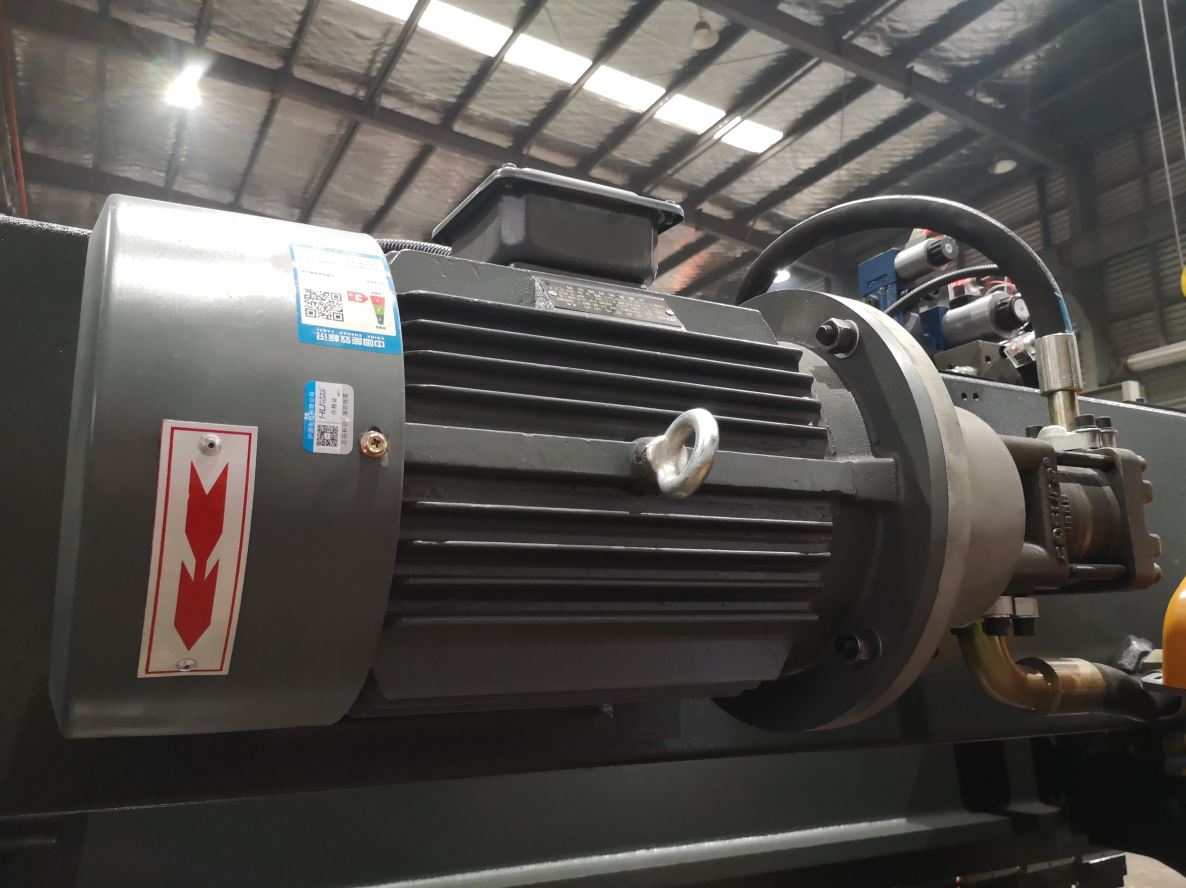

14. Hovedmotor (Siemens fra tysk) Oljepumpe (Sunny fra Amerika)
Utvalg av internasjonale merker, stabil og langvarig ytelse.

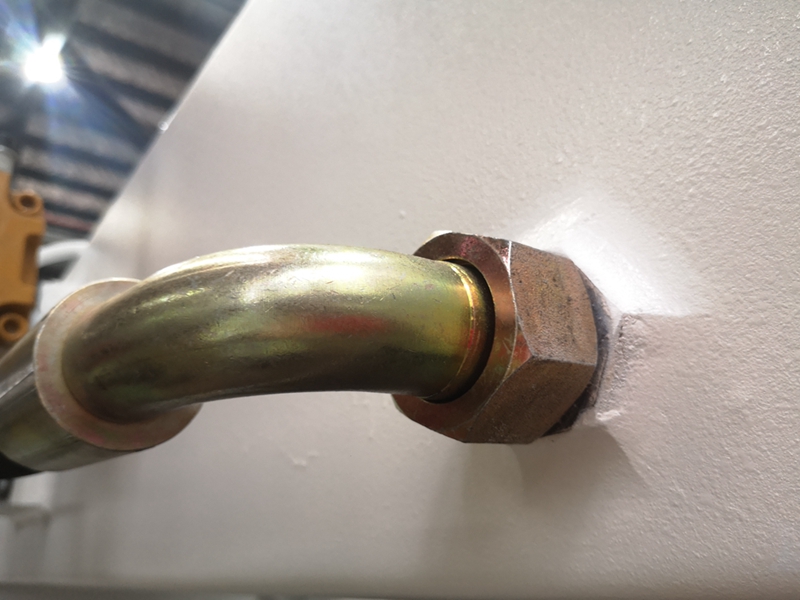

15. Rørskjøt (EMB fra tysk)
For å unngå oljelekkasje, lett å reparere

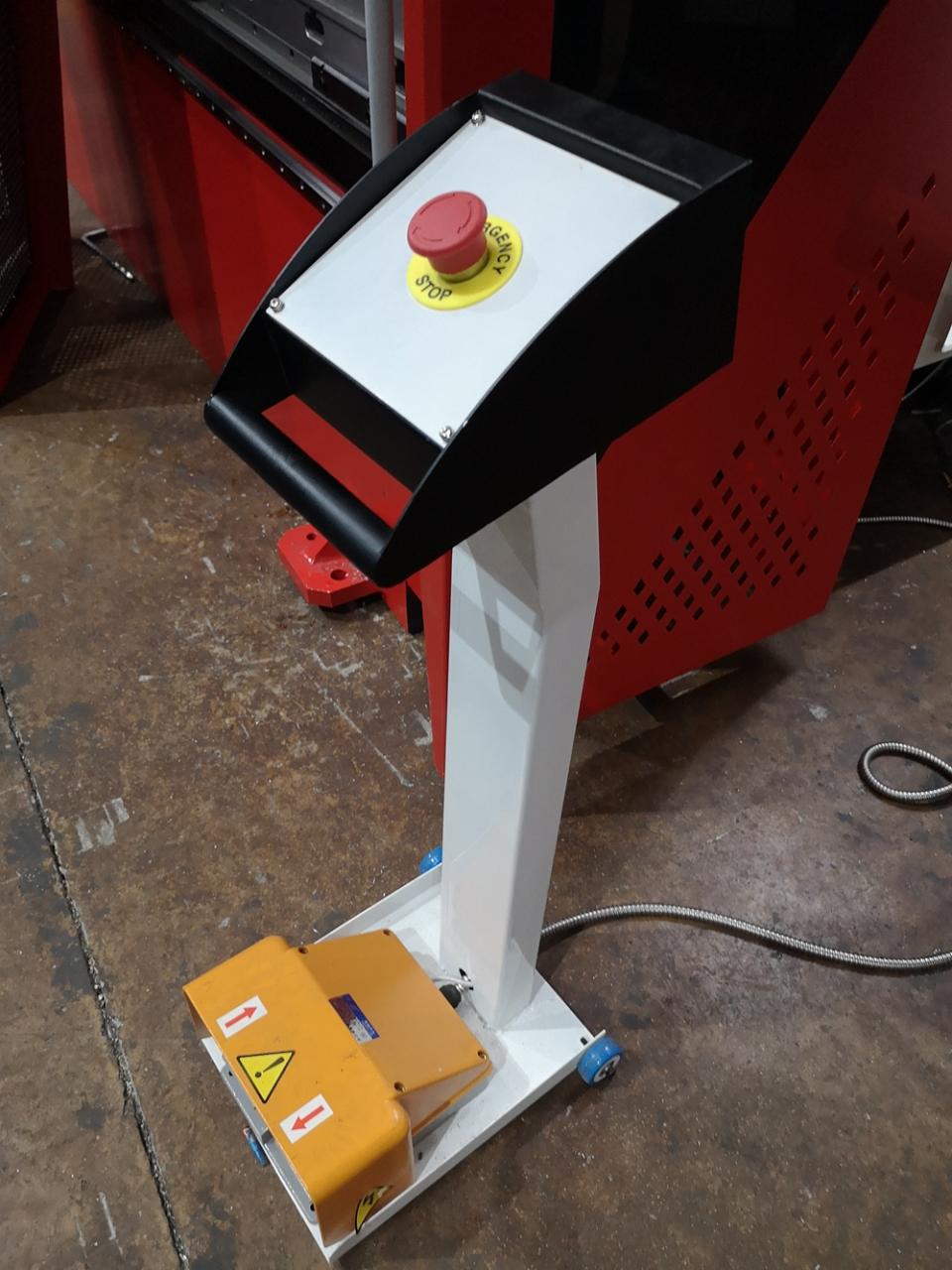

16. Fotbryter elektriske komponenter (Schneider fra Frankrike)

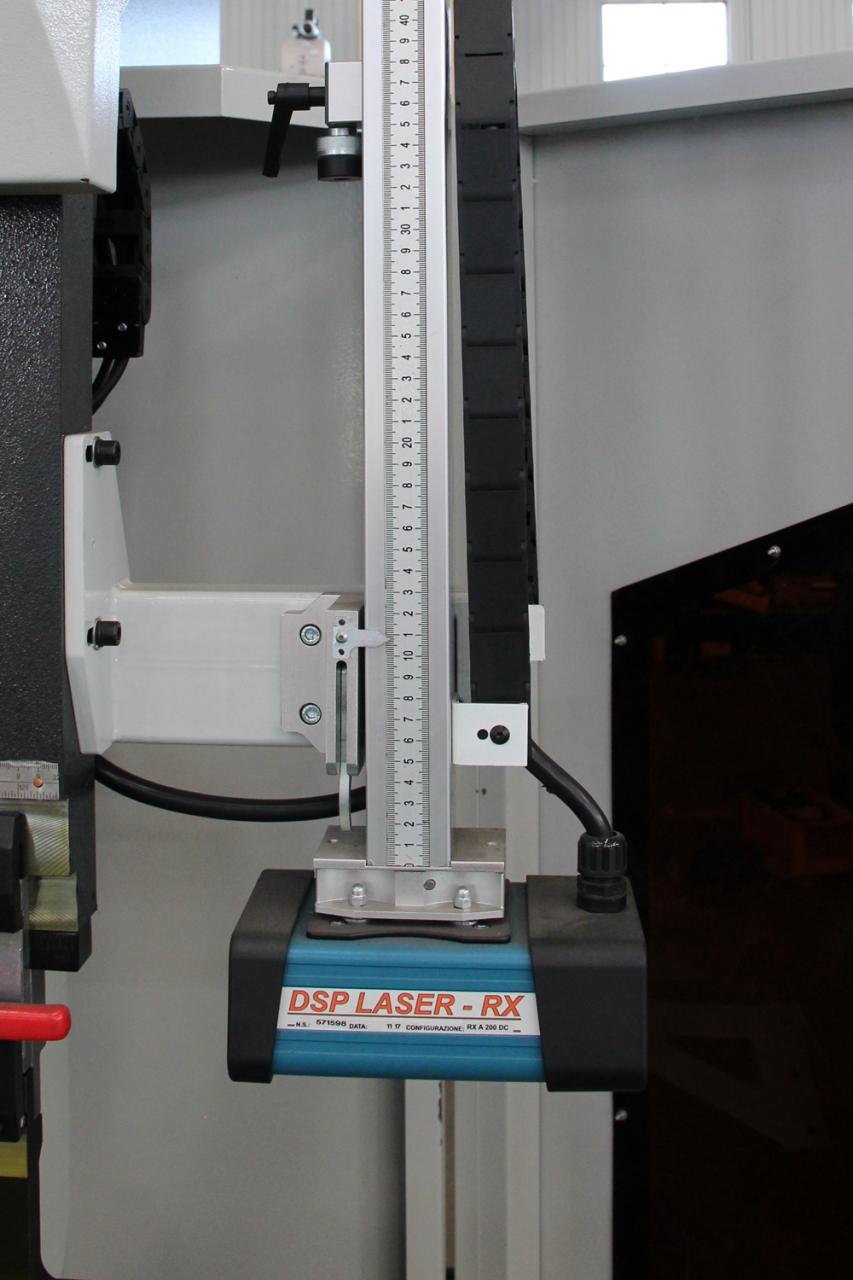

17. DSP-lasersikker (valgfritt)
Bladet stopper når en hindring oppdages av laser.

Tekniske parametere

Modell	Polavstand (mm)	Halsdybde (mm)	Skyveslag (mm)	Maks høyde (mm)	Effekt (kw)	Vekt (kg)	Dimensjon (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200 x 1950 x 2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200 x 2180 x 3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Detaljer

• Skyveslag (mm): 120 mm
• Automatisk nivå: Helautomatisk
• Halsdybde (mm): 320 mm
• Maskintype: Synkronisert
• Lengde på arbeidsbord (mm): 3200 mm
• Bredde på arbeidsbord (mm): 150 mm
• Dimensjon: 3200x1600x2600mm
• Tilstand: Ny
• Materiale / metallbearbeidet: messing / kobber, rustfritt stål, LEGERING, karbonstål, aluminium
• Automatisering: Automatisk
• Ekstra tjenester: Sluttforming
• År: 2020
• Vekt (KG): 7000
• Motoreffekt (kw): 7,5 kw
• Viktige salgsargumenter: Multifunksjonell
• Garanti: 2 år
• Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
• Utstillingslokale: Ingen
• Markedsføringstype: Nytt produkt 2020
• Maskintestrapport: Levert
• Video utgående inspeksjon: Forutsatt
• Garanti på kjernekomponenter: 1 år
• Kjernekomponenter: Lager, motor, trykkbeholder, motor, annet
• Modell: WE67K Series-125T/3200
• Råmateriale: Plate/platerulling
• Styresystem: Delem DA66T
• Control Axes: Y1 Y2 X W-axis Crowning
• Elektriske komponenter: Schneider fra Frankrike
• Hovedmotor: Siemens fra Tyskland
• Ledetid: 15 dager
• Bruk: Bøying av metallplater
• Sertifisering: CE ISO
