Fiberlaserskjæremaskin kutte aluminium, metallplate laserskjærer

Funksjoner

Skjæremaskinen tar i bruk avansert laser av internasjonalt kjent merke, som har høy elektro-optisk effektivitet, vannbesparende og strømbesparende. Spesielt viktig, den kan være vedlikeholdsfri i lang tid, spare mye vedlikeholdsmidler og tid, og forbedre arbeidseffektiviteten. Den overordnede hovedrammen har arbeidsbord for portalstruktur.

Høydempende seng har god stivhet, høy presisjon og stabil drift. Rammestrukturen er laget av høykvalitets stål bikakesveising. Maskinverktøyet er glødet, to ganger eldet og bearbeidet av storskala portalfresemaskin.

Disse design- og prosesseringsmidlene sikrer at maskinverktøyet har utmerket seismisk motstand, høy stivhet og stabilitet. Den oppfyller fullt ut stabilitetskravene til verktøymaskinen i høyhastighetsbevegelse.

Det høypresisjonsdobbelte sidestativet og pinjongdrevet og den lineære styreskinnen er tatt i bruk, og det kraftige servomotordrevet med dobbel drev brukes til å effektivt sikre hastigheten og nøyaktigheten til laserskjæring. Kan også velge arbeidsbordet av utvekslingstype, feilfrekvensen er ekstremt lav, utvekslingstiden er kort, forbedrer produksjonseffektiviteten betydelig.

Valgfrie modeller

LC Single Table Series

LC-serien laserskjæremaskin opptar et lite område, høy ytelse, enkel å installere. Er den mest økonomiske og populære serien. 3015LC for eksport kan brukes til vanlig containertransport som kan spare deg for plass og kostnader.

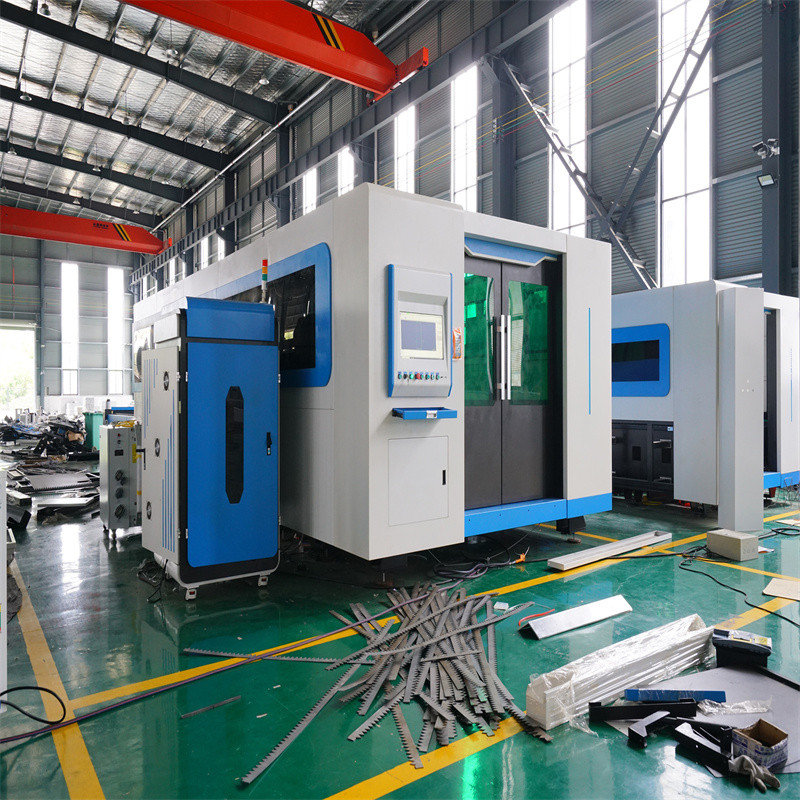

PC Exchange Table Series

PC-serien med høy effekt laserskjæremaskin. Den lukkede strukturen og automatisk utveksling av dobbeltbord sparer fôringstiden i stor grad. Lukket skjæring reduserer også mulig skade på menneskekroppen forårsaket av laser- og røykgenerert maskindrift under skjæring.

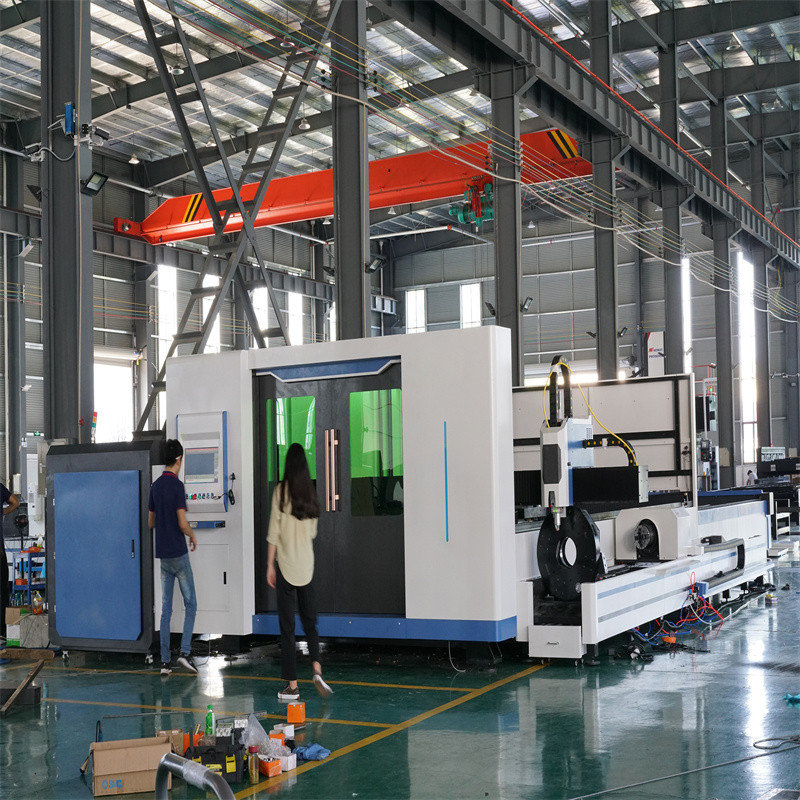

PT ark og rør-serien

PT-seriens ark- og rørintegrerte laserskjæremaskin er utstyrt med avansert optisk fiberlaserplateskjæresystem og rørskjæresystem. Ulike funksjoner for plate- og rørskjæring kan byttes fritt. Integrert flykropp, lite fotavtrykk skaper mer verdi for deg.

Avansert lasergenerator

Standard konfigurasjon av stabil og effektiv Raycus eller MAX lasergenerator. Modulær design, høyt integrert system, fri for vedlikehold, høy pålitelighet. Laserkraften er kontinuerlig justerbar, med høy strålekvalitet og høy laserstabilitet. Det er en ideell laserkilde for laser finskjæring, presisjonssveising og andre applikasjoner. Sammenlignet med andre lignende lasere på markedet har laseren vår åpenbare fordeler. Valgfri IPG- og nLIGHT-laser.

Nøyaktig tilpassede laserskjærehoder

Alle RAYMAX laserskjæremaskiner er standard utstyrt med WXS eller Raytools autofokuserende laserskjærehoder. Kuttehodene har en innebygd motordrivenhet, som driver fokuseringslinsen gjennom en lineær mekanisme for å endre posisjon automatisk.Kunder kan stille inn programmet for å oppnå kontinuerlig fokus som fullfører det raske piercing- og skjærematerialet med forskjellig tykkelse. Utformingen av vannkjølt struktur gjør at laserhoder kan fungere stabilt og kronisk. Valgfrie PRECITEC og Lasermech laserskjærehoder.

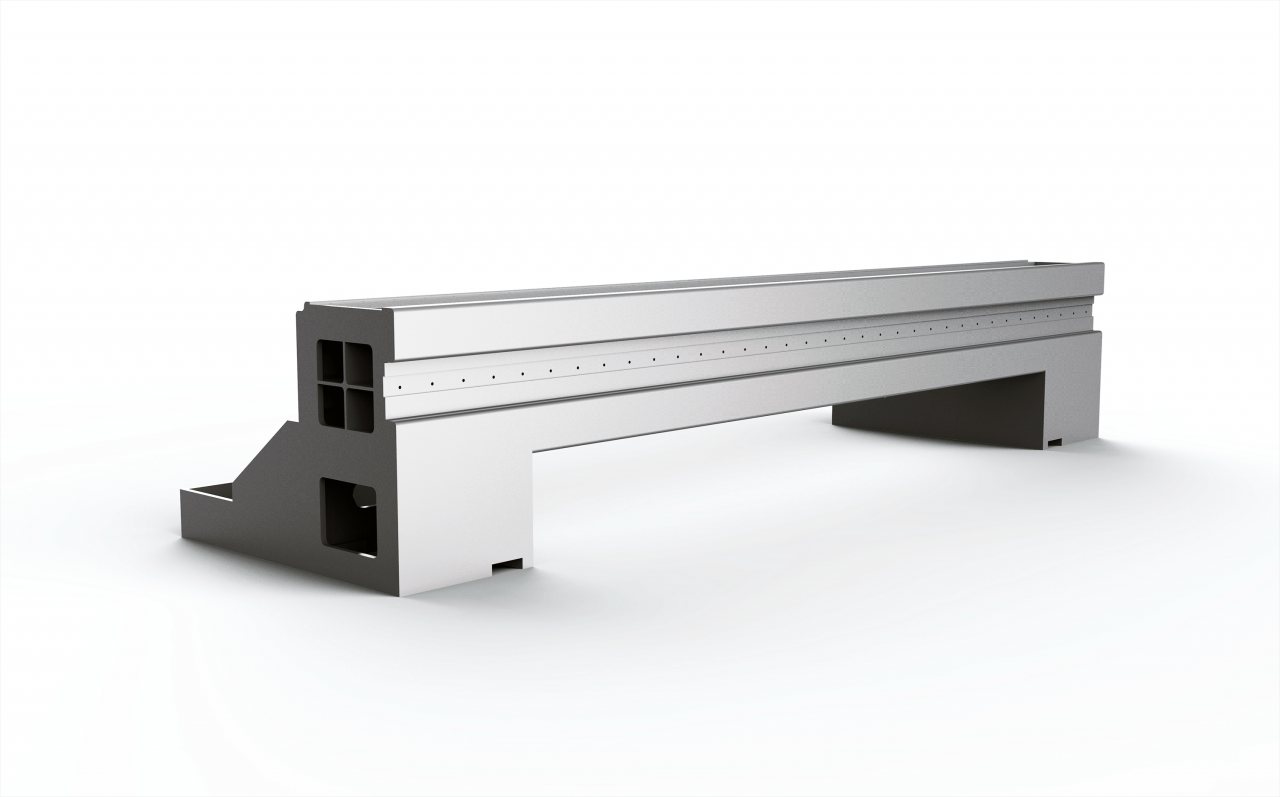

Lett tverrbjelke

Tverrbjelken er laget av aluminium av luftfartskvalitet, som behandles ved ekstruderingsstøpeprosess og varmealdringsprosess, noe som gjør hele maskinen stiv og har utmerket overflatekvalitet og god seighet. Den lette og høye stivheten til tverrbjelken sikrer høyhastighetsbevegelse under laserbehandling. Samtidig har den perfekt dynamisk ytelse og oppfyller nøyaktigheten. Med lang levetid kan den holde formen uendret i størst grad, for å sikre skjærenøyaktighet og produktkvalitet.

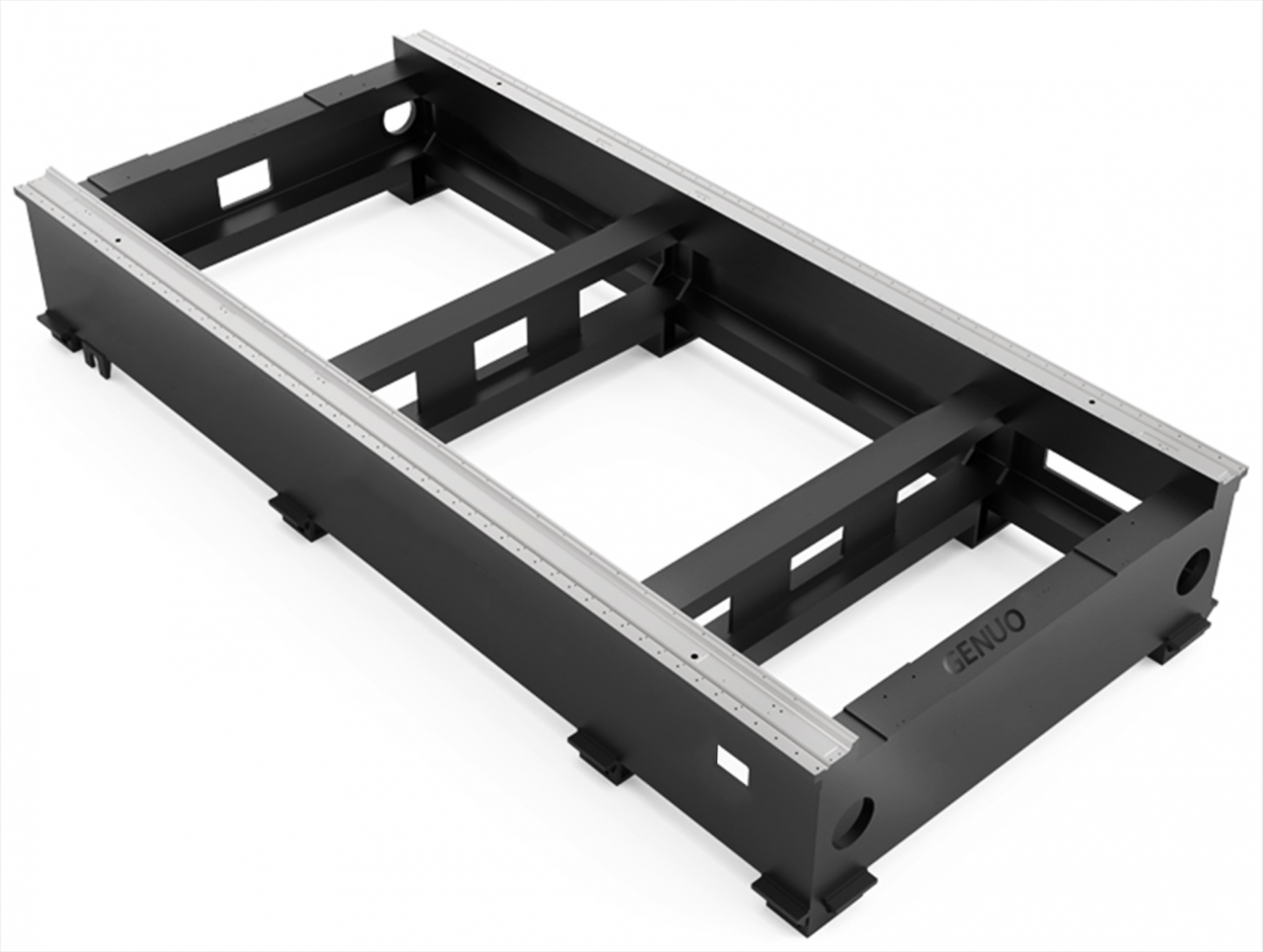

Stabil og solid seng

Hoveddelen av skjæremaskinen er sveiset med høykvalitets karbonstrukturstål med strekkstyrke opptil 500 MPa, etter høytemperaturglødning og naturlig aldring for å eliminere sveisespenning, deformasjonsforebygging, mer holdbar. Deretter av det storskala presisjonsbearbeidingssenteret for presisjonsmaskinering. Stabil og pålitelig seng, ingen deformasjon, for å sikre langsiktig skjærenøyaktighet og maskinstabilitet. Valgfri støpemaskinseng.

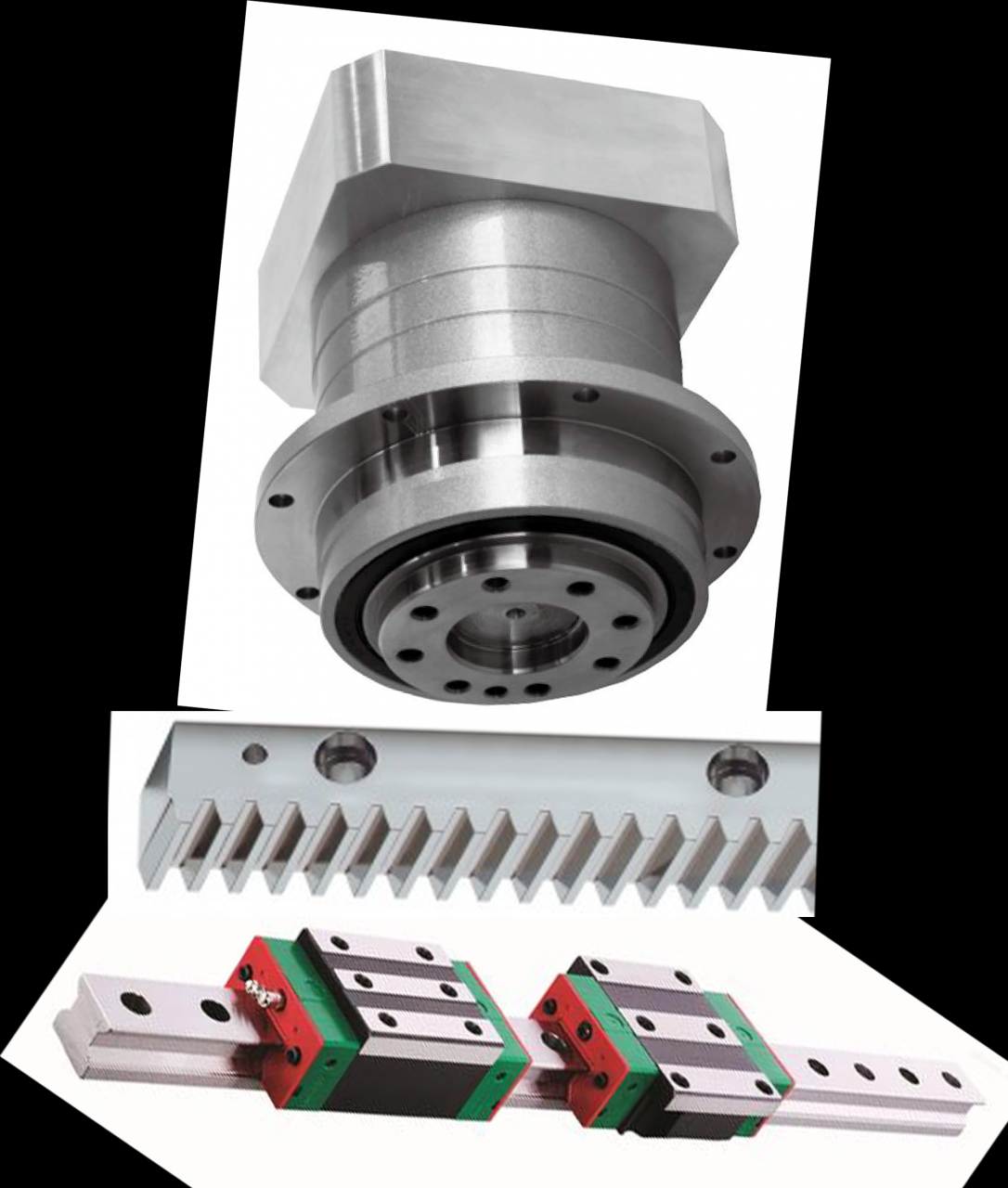

Transmisjonsdeler med høy presisjon

Spesiell japansk SHIMPO eller fransk Motovario flensredusering, presisjonsstativ og pinjong, stille lineær guide. Koble dreiebenken og skjæredelen nøyaktig. La maskinen gå på en veldig jevn og effektiv måte. Med det automatiske smøresystemet reduseres vedlikeholdet av mekaniske deler kraftig. Valgfri Atlanta reduksjonsgir, tannstang og tannstang.

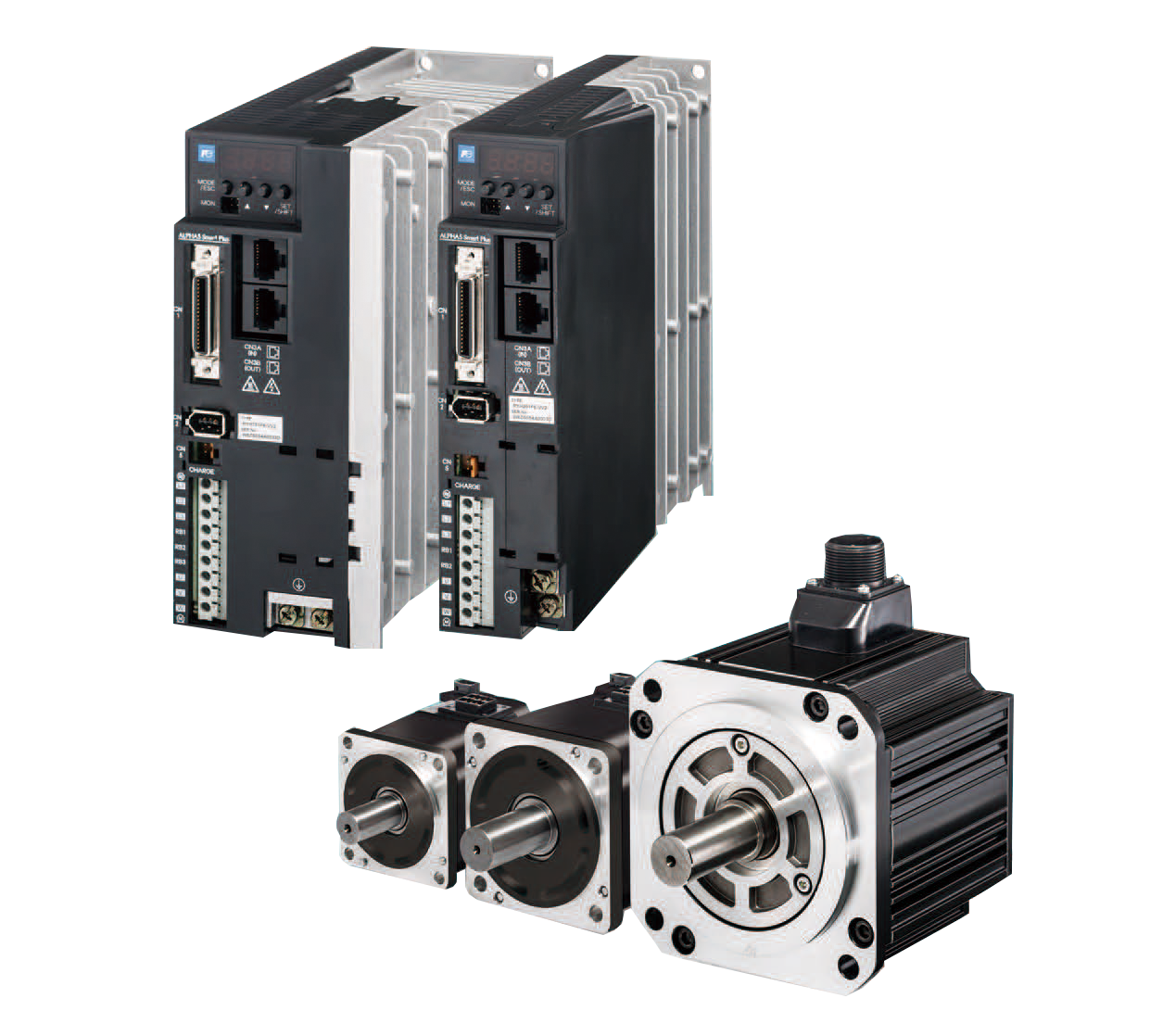

Elektriske komponenter av overlegen kvalitet

Maskinen bruker japansk Fuji eller Panasonic servomotor og kjører opp til 6000r/min. Kraftig dreiemoment og kraft forbedrer kutteeffektiviteten betraktelig. Samtidig har den ekstremt nøyaktig posisjoneringsnøyaktighet og lang levetid. Det viktigste elektriske tilbehøret er Schneider og Siemens, rimelig linjetilkobling og optimalisering. Sørg for en svært lav feilprosent. Valgfri Yaskawa servomotor og drivverk.

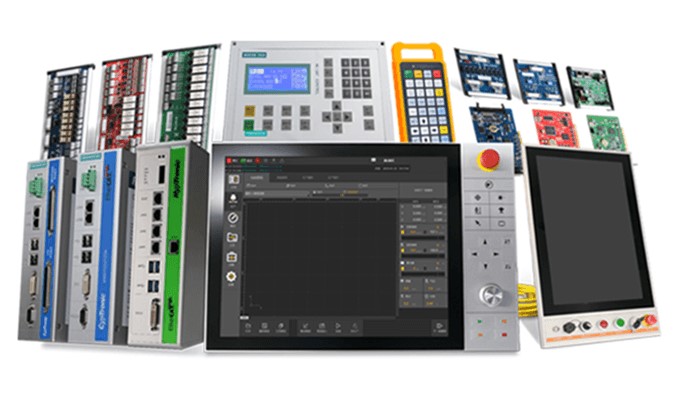

Kraftig og intelligent laserskjæresystem

Hele serien med laserskjæremaskiner er utstyrt med CypCut laserskjærekontrollprogramvare eller HypCut ultrahøyeffekt laserskjærekontrollprogramvare. Med høy nøyaktighet visuelt posisjoneringssystem og integrert CNC-system suksessivt. Den er enkel å bruke og har kraftige funksjoner, som kan møtes og gjelde ved ulike behandlingsanledninger. Valgfritt Tyskland PA8000, Siemens 840D CNC-skjæresystem

Størrelseskart for design

Type	3015LC	4015LC	4020LC	6020LC
Maskineringsområde L*B(mm)	3000*1500	4000*1500	4000*2000	6000*2000
Lasereffekt (KW)	0.5-20
X/Y-aksens posisjoneringsnøyaktighet (mm/m)	±0,05
X/Y-aksens gjentatte nøyaktighet (mm/m)	±0,02
X/Y-akse Maks bevegelseshastighet (m/min)	120
X/Y-akse Maks. akselerasjon (G)	1.2
Skjæretykkelse (mm)	I henhold til kraften til laserkilde og metallplatemateriale
Dimensjon (L*B*h)(mm)	4600*2900*1800	5600*2900*1800	5600*3400*1800	7700*3400*1800
Maskinvekt (kg)	4800	5500	6000	7500

FAQ

Q1. Hva med kvaliteten på maskinen din?

A1: Maskinene våre distribueres over hele verden til rundt 50 fylker hvor det er metallplateindustri, det er strålende maskiner og der det er maskinene våre, det er godt omdømme og terminal brukertilfredshet.

Q2: Er du produsenten eller handler tilsvarende?

A2: Vi er 100% produsenten med mer enn 20 års produksjonserfaring.

Q3. Hva med din ettersalgsservice?

A3: 1. Tekniske løsninger: vi kan tilby tekniske løsninger innen en dag.
2. Online video: Vis deg maskinarbeidsvideo på fabrikken. (oppdater hver uke)
3. Installasjonstjeneste: Dette er tilgjengelig med alle våre maskiner, live video kan leveres. Vi kan også sende tekniker til kundens fabrikk for installasjonsmaskiner. (Kunder trenger bare å betale for flybilletten og hotellutgiften.)
4. Opplæringstjeneste: Vår tekniker vil lære deg hvordan du bruker maskinene våre. I tillegg kan du sende din tekniker til vårt firma for å lære hvordan du betjener maskiner.
5. Kvalitetsgaranti: 2 års garanti, vi gir livstidsservice. Vi arrangerer siste test før forsendelse, etter å ha forsikret oss om at maskinen har den beste ytelsen, foreta deretter forsendelser.
6. 100 % svarprosent: vi svarer på spørsmålene dine innen 12 timer.

Detaljer

• Bruksområde: LASERKUTTING
• Gjeldende materiale: Metall
• Tilstand: Ny
• Lasertype: Fiberlaser
• Kutteområde: 4000mm*1500mm
• Kuttehastighet: 120m/min
• Støttet grafisk format: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Klippetykkelse: 0-30
• CNC eller ikke: Ja
• Kjølemodus: VANNKJØLING
• Kontrollprogramvare: Cypcut
• Laserkildemerke: RAYCUS
• Laserhodemerke: Precitec
• Merke servomotor: Panasonic
• Føringsskinne Merke: PMI
• Kontrollsystem Merke: Cypcut
• Vekt (KG): 5500 KG
• Viktige salgsargumenter: Høy nøyaktighet
• Optisk linse Merke: II-VI
• Garanti: 2 år
• Gjeldende bransjer: Hoteller, byggevarebutikker, produksjonsanlegg, maskinverksteder, anleggsverk, reklamefirma
• Maskintestrapport: Levert
• Video utgående inspeksjon: Forutsatt
• Garanti for kjernekomponenter: Ikke tilgjengelig
• Kjernekomponenter: Trykkbeholder, motor, annet, lager, gir, pumpe, girkasse, motor, PLS
• Produktnavn: Fiber Laser Metal Cutting Machine
• Lasereffekt: 6000W
• Funksjon: Plateskjæring
• Arbeidsområde: 1500mmX4000mm
• Laserhode: Raytools skjærehode
• Strømforsyning: 220V/380V
• Kjøresystem: YASKAWA servomotorer
• Farge: Påkrevd
• Funksjon: Høy nøyaktighet
• Kjølesystem: Vannkjølesystem
• Sertifisering: ce
• Ettersalgsservice: Online support, feltinstallasjon, igangkjøring og opplæring, feltvedlikehold og reparasjonsservice, teknisk videostøtte
• Etter garantiservice: Teknisk videostøtte, onlinestøtte, reservedeler, feltvedlikehold og reparasjonsservice
• Lokal tjenestested: Canada, USA, Italia, Russland
• Utstillingslokale: Canada, USA, Italia, Russland
