Metallkutting Hydraulisk stålarbeidermaskin for stansing Beskjæring Hakkskjæring

produktbeskrivelse

Våre stålarbeidere vil bringe optimal kvalitet og produktivitet til en rimelig pris inn til din bedrift. Denne universelle maskinen, tillot deg å stanse, beskjære, hakk, kutte og mange andre funksjoner avhengig av verktøykonfigurasjonen. Denne maskinen er utstyrt med to separate stasjoner som kan arbeide uavhengig. Svært presise maskinerte mekaniske deler og utvalgte hydrauliske og elektriske hovedkomponenter garanterte lang ubrukelig funksjon og stabil drift under alle forhold.

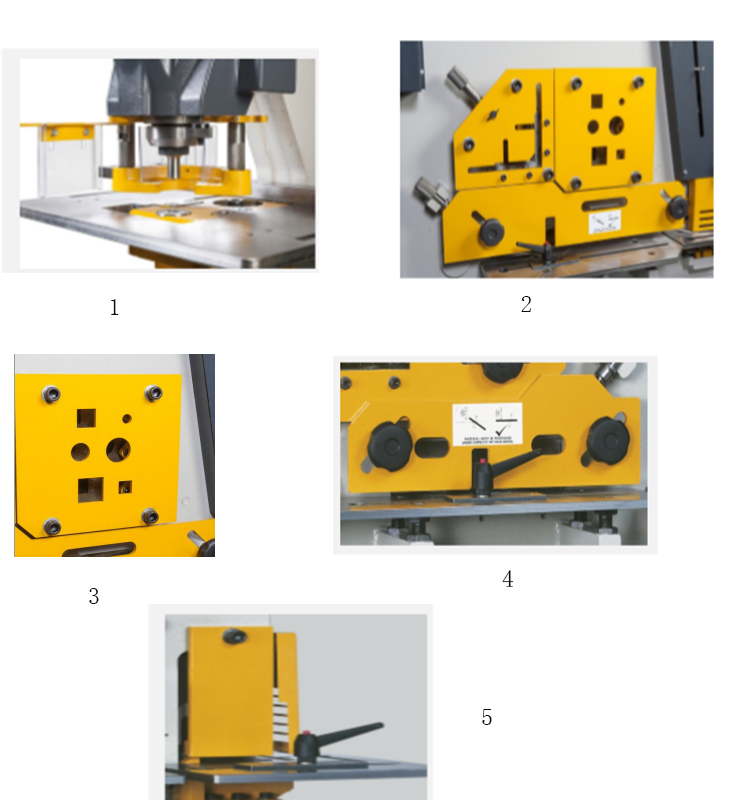

Detaljerte bilder

1. Stansestasjon

Det store bokssengområdet har en avtagbar frontblokk og er designet for å gi et svært bredt spekter av stanseapplikasjoner. Et stansebord med regler og føringer for repetisjonsarbeid er montert som standardutstyr.

2. Vinkelstasjon

Denne stasjonen gir vinkelskjæring med stor kapasitet ved 90° og 45°. Vinkler mellom 45° og 90° kan oppnås ved først å kutte ved 90° og deretter flensklippe til ønsket vinkel i skjærestasjonen

3. Snittskjærestasjon

Maskinene er som standard utstyrt med kniver for kutting av runde og firkantede stenger. Med ekstra utstyr er maskinene i stand til å kutte, i denne åpningen, kanal, bjelkelag, T-seksjon og mange andre spesialprofiler.

4. Klipping

Klippeenheten er utstyrt med en enkel robust nedrekking som kan justeres til alle tykkelser på materialet innenfor maskinens skjærekapasitet. Skjærmatingsbordet med justerbare føringer er montert for å tillate nøyaktig mating av materialer. Føreren kan justeres for å tillate gjæringsskjæring opp til 45° for flate stenger eller for å trimme flensvinklene.

5. Hakkestasjon

Hakkstasjonen er som standard utstyrt med et rektangulært hakkbord med justerbare ryggstopper, som muliggjør repeterende posisjonering.

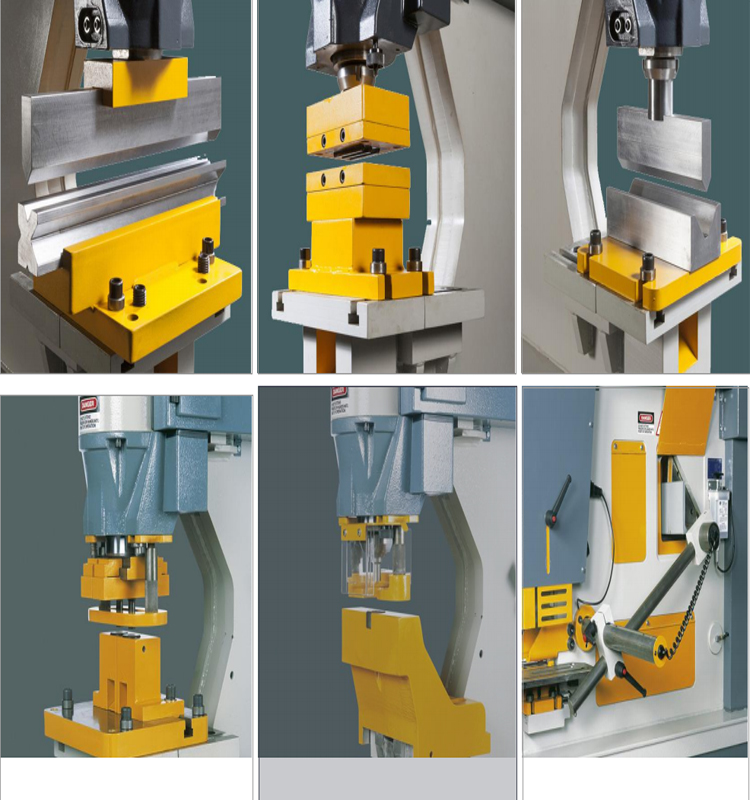

applikasjoner

Punch stasjon-applikasjoner (ekstrautstyr) Minimum deformer stripper montering, Minimum deform stripper montering for å gi minimal deformasjon mens du stanser tette hull i flat stang.

Rask bytte av verktøy

Rask stanseholder. Trenger kun å dreie stanseholderen 90° for å låse i posisjon. Stort hullfeste, Stort hull/sporfeste for diametre fra 38 til 110 mm. Også tilgjengelig for diametre opp til 160 eller 225 mm.

Kanal/bjelkevevstøtte

Spesialdesignet banestøtte for stansing i banen av kanal eller bjelke. Bolstere for spesielle profiler tilgjengelig på søknad.

'Superrask' verktøyendring

Fjær og kulelager låser/låser opp verktøyet i posisjon med 90° håndsving. Ingen nøkler eller skiftenøkler kreves.

Rørhakkenhet

For 90-graders tilkobling med rør. Tilgjengelig for utvendige diametere opptil 165 mm.

Arkbøyeenhet

Arkbøyeenhet med multi-vee-blokk (med 10, 20, 24 og 40 mm brede V-åpninger, alle 85°).

Louvre stanseenhet

Spesiell stanseenhet for stanseventilasjonsapplikasjoner.

Barbøyeenhet

For bøying av materiale opp til maks. 22 mm tykkelse. Med single-vee-blokk, 76 mm med V ved 85°

Dobbelthullsenhet

Variabel tonehøydeenhet med to hull. Slår 2 hull opp til 29 mm dia.

Svanehals bolster

For bane- og flensstansing opp til 32 mm dia. i 300 mm maks. kanal og 'I'beam.

Berør og klipp stopp med linjal lengde

Touch & Cut-stoppet (tilleggsutstyr) med linjal lengde (en meter) kan brukes til vinkelskjæring, skjæring og skjærstasjon. 2 eller 3 meters lengder tilgjengelig.

Tekniske funksjoner

Modell	MULTY 70	MULTY 95	MULTY 125
NOTERET KAPASITET	70T	95T	125T
STUNNING
Maks kapasitet	26*20	27*25	35*25
Diameter * Tykkelse	57*9	57*12	67*16
Reise	55	80	80
Standard halsdybde	305	355	355
Deep throat (valgfritt)	625	625	625
Standard maksimal slagkraft	57	57	57
Valgfri maksimal kraft	160	160	225
Maksimal strålestørrelse	305	305	305
KJØRING
Platetykkelse	300*20	380*20	380*25
Maks arkbredde	375*15	480*15	600*15
45' vinkelskjær, maksimalt 45'	100*15	120*15	120*15
90' Kutt	130*13	150*15	150*18
45'Kutt	70*10	80*10	80*10
SEKSJONSKJÆRING
Rundstang/Fikantstål	45	50	55
Kanal / H-Beam*	130*65	160*90	200*100
T-Beam*	90*12	100*12	120*12
HAKK
Platetykkelse	12	13	13
Bredde- Rektangel	45	52	60
Dyp-rektangulær	90	100	100
Dyp-V-formet	60	70	80
Trimming	100*10	100*13	100*13
HJØRNEHAKK*
Notching maksimal kapasitet	250*6	250*6	250*6
RØRHAKK*
Maksimal rørdiameter	83	108	108
BØYER*
Bøyning av flat stål	250*13	250*20	250*22
Platebøyning	500*3	500*3	700*3
PUNCHING PÅ NOTCH STATION
Dyp hals	125	125	125
Maks kapasitet	38*8	38*10	38*12
TEKNISKE DATA
Motoreffekt KW	7.5	7.5	7.5
Maskinens nettovekt Kg	1620/1990	2430/2880	3100/3620
Maskinmål (L*B*H)cm	164*71*180	190*79*191	200*80*203

Detaljer

• Modellnummer: Multi 70
• CNC eller ikke: CNC
• Tilstand: Ny
• Nominell kraft (kN): 700 kN
• Strømkilde: Hydraulisk
• Spenning: 380V/220V Valgfritt
• Dimensjon (L*B*H): 1640*710*1800
• Motoreffekt (kW): 7,5
• Vekt (T): 1,62199
• Viktige salgsargumenter: Multifunksjonell
• Garanti: 1 år
• Utstillingslokale: Ingen
• Gjeldende bransjer: byggevarebutikker, gårder, trykkerier, anleggsverk, energi og gruvedrift, mat- og drikkebutikker, reklamefirma
• Maskintype: Hydraulisk jernbehandler
• Ettersalgsservice: Online støtte, teknisk videostøtte, feltvedlikehold og reparasjonsservice
• Etter garantiservice: Teknisk videostøtte, onlinestøtte, feltvedlikehold og reparasjonsservice
• Lokal tjenestested: Ingen
• Slideslag (mm): 55/80
• Sertifisering: CE
• Trykkkapasitet: 70T
• Funksjon: stanse hull, skjæring av stålseksjoner, slisse, vinkelhakk, bøying
• Slå på Notch Station Deep Throat: 125
• Maksimal kapasitet: 70T
• Diameter* Tykkelse: 57*9
• Reise: 55
• Standard maksimalt slag: 57
• Valgfritt maksimalt slag: 160
• Maksimal strålestørrelse: 305
• Farge: Gul / Option
