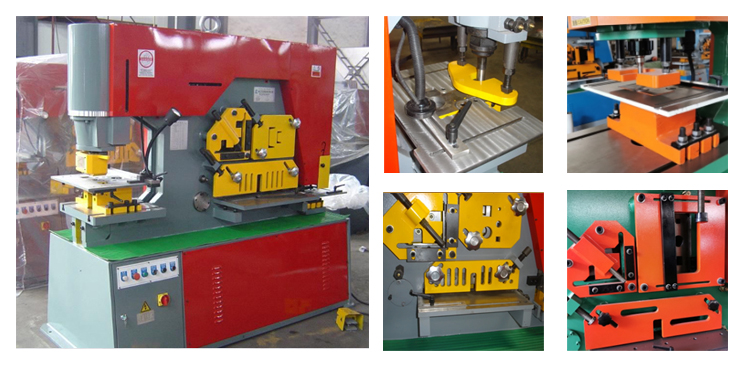

Q35y Hydraulisk Ironworker kombinert boremaskin stanse- og klippemaskin

Hydraulisk drev, er for tiden co-punching maskin de nyeste produktene, kan plate, firkantstål, rundstål, vinkelstål, kanalstål, l-bjelke for skjæring, stansing og mating enhet med skjærblokk.

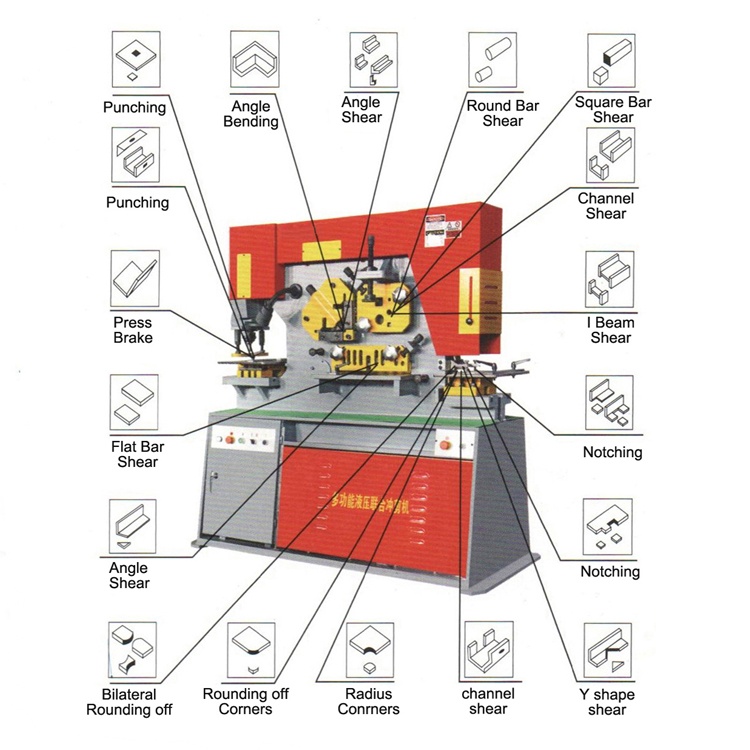

Funksjoner

1. Dobbeltsylindret hydraulisk stanse- og klippemaskin

2. Stort stansebord med multifunksjonsstøtte

3. Bakre notching stasjon, lav effekt inching og justerbar slag ved punching stasjon

4. Stansing Fullt utvalg av universelle stanser og dyser er tilgjengelig.

5. Klipping Rund og firkantet stangsaks har flere hull for en rekke størrelser.

6. Hakk Unik design gjør det mulig å kutte vinkel og flat stang. Elektrisk forriglingsbeskyttelse og tre målestopper for nøyaktig posisjonering.

applikasjon

Den multifunksjonelle kombinerte hydrauliske stanse- og skjæremaskinen er egnet for prosessanlegg for stålstang, tunneler, broer og andre prosjekter for motorveier og høyhastighetsjernbaneprosjekter. Den er egnet for bearbeiding av stålplater, vinkeljern, kanalstål, I-bjelker, rundstål og firkantstål. Denne maskinen har flere funksjoner, høy effektivitet, arbeidsbesparelse og utstyrsinvestering. Det er et uunnværlig verktøy for stålbearbeiding.

Hovedfunksjoner

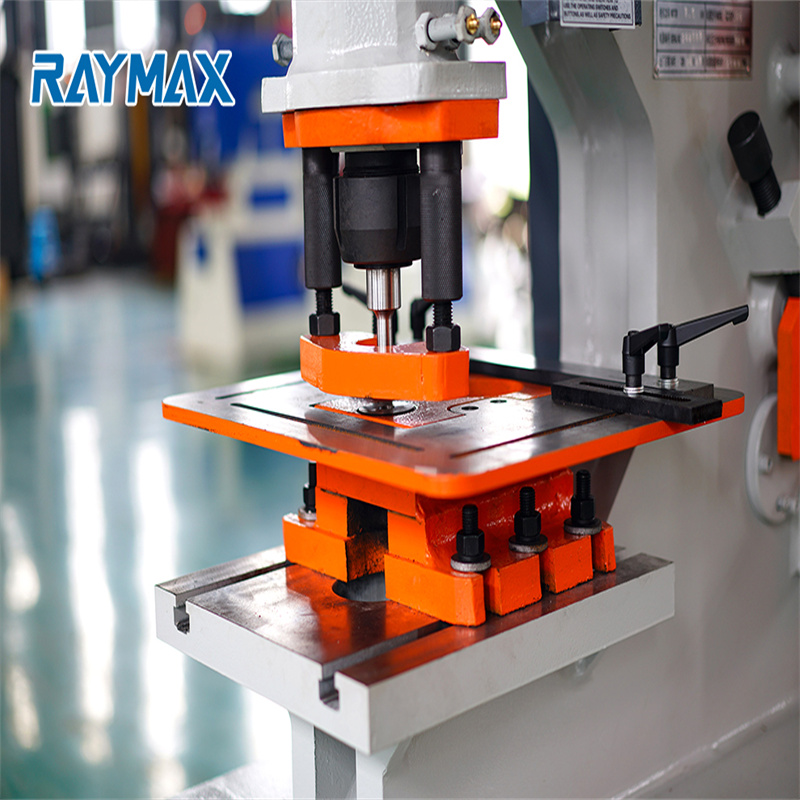

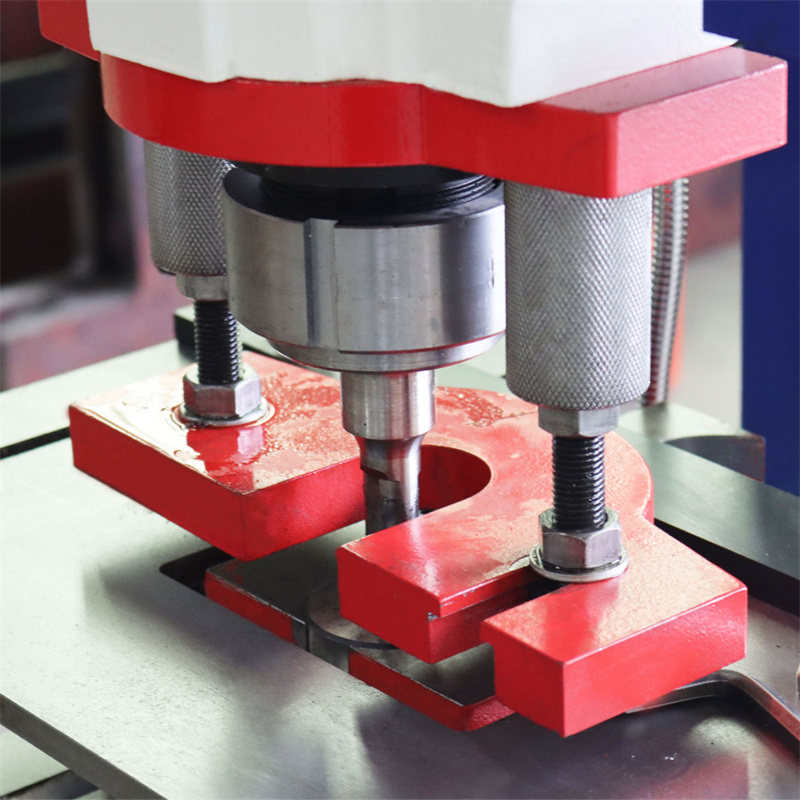

Punching:

Fullt utvalg av universelle stanser og dyser er tilgjengelig. Unik stil gir mulighet for stansing i stor vinkel og stansing med store kanaler. Stort visningsvindu på stripperen kan svinges bort for enkel betjening. Stort målebord i to deler med linjaler og stopp som standardbeslag. Rask bytt koblingsmutter og hylse for rask utskifting av endring.

Klipping:

Rund og firkantet stangskjær har flere hull for en rekke størrelser. Justerbar holdeenhet for rund/firkantet stang, kanal/bjelkekutting. Stor sterk skjerming for maksimal sikkerhet. Vinkelskjæren har evnen til å kutte vinkel ved 45° både topp- og underben. Dette gir operatøren muligheten til å lage et bilderammehjørne for perfekte sveiser. Diamantformet blad for kvalitetskutt som er minimalt med tap av materiale og deformering. Enkelt justerbar holdeenhet for nøyaktig plateskjæring. Stor 15″ firkantarm med innlagt skala. Spesielt anti-forvrengt blad for kvalitetsskjæring. Nedre blad har fire brukbare kanter. Det er skrue som gjør det mulig å justere mellomrom, uten behov for mellomlegg.

Hakk:

Unik design gjør det mulig å kutte vinkel og flat stang. Elektrisk forriglingsbeskyttelse og tre målestopper for presis posisjonering. Innskjæringsdelen på denne hydrauliske jernbearbeideren er perfekt for å hakke ut metallplater, vinkeljern og mye mer. Hakkstasjonen har også et overdimensjonert bord med materialstopper. Denne delen av maskinen kan også utstyres med den valgfrie vee notcher.

Bøyning:

Bøy også platen under 500mm. Alle komponentene til Maskinen er av høyeste kvalitet når det gjelder sikkerhet, funksjon. Q35Y jernarbeider klippe- og stansemaskin CE-godkjent Q35Y hydraulisk jernarbeider

Produktparametere

SPESIFIKASJONER FOR hydraulisk jernarbeider
Modell	Stansetrykk (T)	Maks. skjæretykkelse på stål	En turstørrelse(T*W)(mm)	Halsdybde (mm)	maks. motoreffekt (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

Vi bruker det berømte merket for hydraulisk jernarbeider kombinert stanse- og klippemaskinkonfigurasjoner, jevn skjæreeffekt, god kvalitet og høy ytelse.

Nei.	Punkt	Mengde	Merke
1	Motor	1 sett	Siemens Kina
2	Ventil	1 sett	Yuken Japan
3	Pumpe	1 sett	Atos Italia
4	De viktigste elektriske delene	1 sett	Siemens Kina
5	Hydraulisk system	1 sett	Rexroth Tyskland
6	Oljepakninger	1 sett	NOK Japan
7	Koblingsklemme	1 sett	Weidmuller Tyskland
8	Timer relé	1 sett	Omron Japan

FAQ

1. Godtar din bedrift tilpasset tilbud, vi har spesielle behov.

RAYMAX er et selskap som fokuserer på forskning og produksjon av modulære cnc-maskiner. Vi har en veldig rik erfaring og sterk forsknings- og utviklingskapasitet for maskinverktøy. Vi er veldig villige til å tilby deg skreddersydd høyeffektivt utstyr så lenge du har visse behov.

2. Hvilket sertifikat får maskinen i din bedrift?

Vi har bestått ISO9001 kvalitetssystemgodkjenning og CE-sertifisering.

3. Har du prisliste for valgfri konfigurasjon?

Vi har forskjellige konfigurasjoner og så mange forskjellige spesifikasjoner, så vi kan ikke tilby deg prisliste. Ta kontakt med vår salgsingeniør hvis du er interessert i en bestemt spesifikk konfigurasjon.

4. Godtar din bedrift CIF-pris?

CIF-prisen inkluderer fraktkostnad for cnc-maskin som må oppgis i henhold til den forskjellige destinasjonshavnen og forskjellige i forskjellige måneder. Ta kontakt med oss når du har et slikt behov. CIF-prisen inkluderer også marinepremie som er 2‰ av 1,1*totalt beløp.

5. Hvis ingeniøren din kommer til landet vårt for å fikse maskinen og trene, hvor mye vil det koste?

Kostnaden inneholder i hovedsak utgifter til flybillett tur/retur, kost og losji samt v isa-avgift. Personalkostnad er
100 USD/dag/person, normalt er det en tomannsjobb. Men det vil avhenge av et stort utstyr eller installasjon og feilsøking av hele linjen.

6. Hva er garantien?

Garanti er 12 måneder som starter fra den dagen maskinen har ankommet importørens havn.

7. Hva er dine transportmåter?

For de fleste land vil vi transportere maskinen vår til sjøs, som for land i innlandet kan vi bruke jernbane- eller motorveitransport. Eksportert cnc-maskin pakkes i en trekasse som kan festes til en 40 HQ.

8. Hvis maskinen er utenfor garantien, hvordan belastes kostnadene for tilbehør?

For maskin uten garanti som trenger å erstatte deler, vil vi belaste i henhold til deletilbudet. Hvis du har spørsmål, vennligst send oss en e-post for konsultasjon.

9. Hva ville jeg gjort for maskinfeilen?

Hvis maskinfeilen fungerer og brukerne ikke klarer å løse, vennligst send oss en e-post for konsultasjon. Vår serviceavdeling vil svare innen 24 timer.

10. Hvordan definerer man maskingarantien? Når begynte du å ta tid?

Vi identifiserer garantien basert på fabrikknummeret. Garantitidspunkt regnet med start etter igangkjøring av utstyr og aksept. Hvis du har spørsmål, vennligst send oss en e-post for konsultasjon.

11. Hvor lang er garantiperioden for maskinverktøy?

Vi forplikter oss til klientmaskiner er ett års garanti. For kjøp av brukeren, registrert som medlem på denne nettsiden, med fabrikknummeret til maskinen, kan du nyte en utvidet garanti på 3 måneder. For detaljer, vennligst se medlemsservice.

12. Har RAYMAX vedlikeholdsmanual og driftsmanual?

Hver cnc-maskin som forlater fabrikken vil være sammen med relaterte serier eller modeller de engelske instruksjonene inkludert vedlikeholdsmanual og bruksanvisning. Vedlagte dokumentasjoner kan også inkludere cnc-kontrollerinstruksjoner, deleinstruksjoner du har kjøpt (som roterende bord, oljekjøler)

Detaljer

• CNC eller ikke: Normal
• Tilstand: Ny
• Nominell kraft (kN): 650
• Strømkilde: Hydraulisk
• År: 2021
• Spenning: 380V/220V Valgfritt
• Dimensjon (L*B*H): 1860x800x1900mm
• Motoreffekt (kW): 4
• Vekt (T): 3
• Viktige salgsargumenter: Konkurransedyktig pris
• Garanti: 1 år
• Utstillingslokale: Romania, Egypt, Kenya, Marokko, Russland, Thailand, Storbritannia, Sri Lanka
• Gjeldende bransjer: gårder, produksjonsanlegg, anleggsverk, reklamefirma, maskinverksteder, byggevarebutikker
• Ettersalgsservice: Ingeniører tilgjengelig for service på maskiner i utlandet
• Navn: Q35Y-16 hydraulisk jern arbeidere maskin og saks stål stansing
• Kraft: Hydraulisk drift
• Bruk: Metallplate Punching Cutting Bøying
• Type: Co-punching
• Bearbeidingsmateriale: Stål
• Bruker: Firkantet stål I-bjelke
• Bruker FOR: Rundt stål engel stål kanal stål
• Bruke IN: Punching
• Brukes på: stanse- og mateanordning
