Bøyemaskin for platemetall Hydraulisk bøyeplate i rustfritt stål minikantpresse

produktbeskrivelse

1）WC67K NC hydraulisk platekantpresse med E21-kontroller

Platekantpresse med E21 NC-system

Frekvensomformer kontrollerer plasseringen av X,Y-aksens hovedmotor: SIEMENS Germay

Ventil: Bosch Rexroth Tyskland

Elektrisk: Schneider Frankrike

1. Designet oppfyller EUs internasjonale standarder. Flykroppen eliminerer indre stress ved gløding og sikrer høyere presisjon og styrke. Alle maskiner er designet med SOLID WORKS 3D-programmering og laget med forbedret ST44-1 kvalitetsstål med den nyeste teknologien.

2. WC67K-seriens torsjonsaksebøyemaskin bruker Chines ESTUN NC-kontrollsystem for å hjelpe deg med å øke produktiviteten og holde de laveste kostnadene og lavere vedlikeholdskostnader. Høy kvalitet og repeterende bøying oppnås ved å bruke synkroniserte sylindre og ventiler.

3. E21-systemprogrammeringskontrollsystem og inverter realiserer den nøyaktige posisjoneringsfunksjonen til X-aksens Y-akse.

4. Nyskapende frekvensrespons hydraulisk kontrollteknologi, stiv øvre bjelke kjører på 8-punktslagere med bøyepresisjon på /-0,01 mm

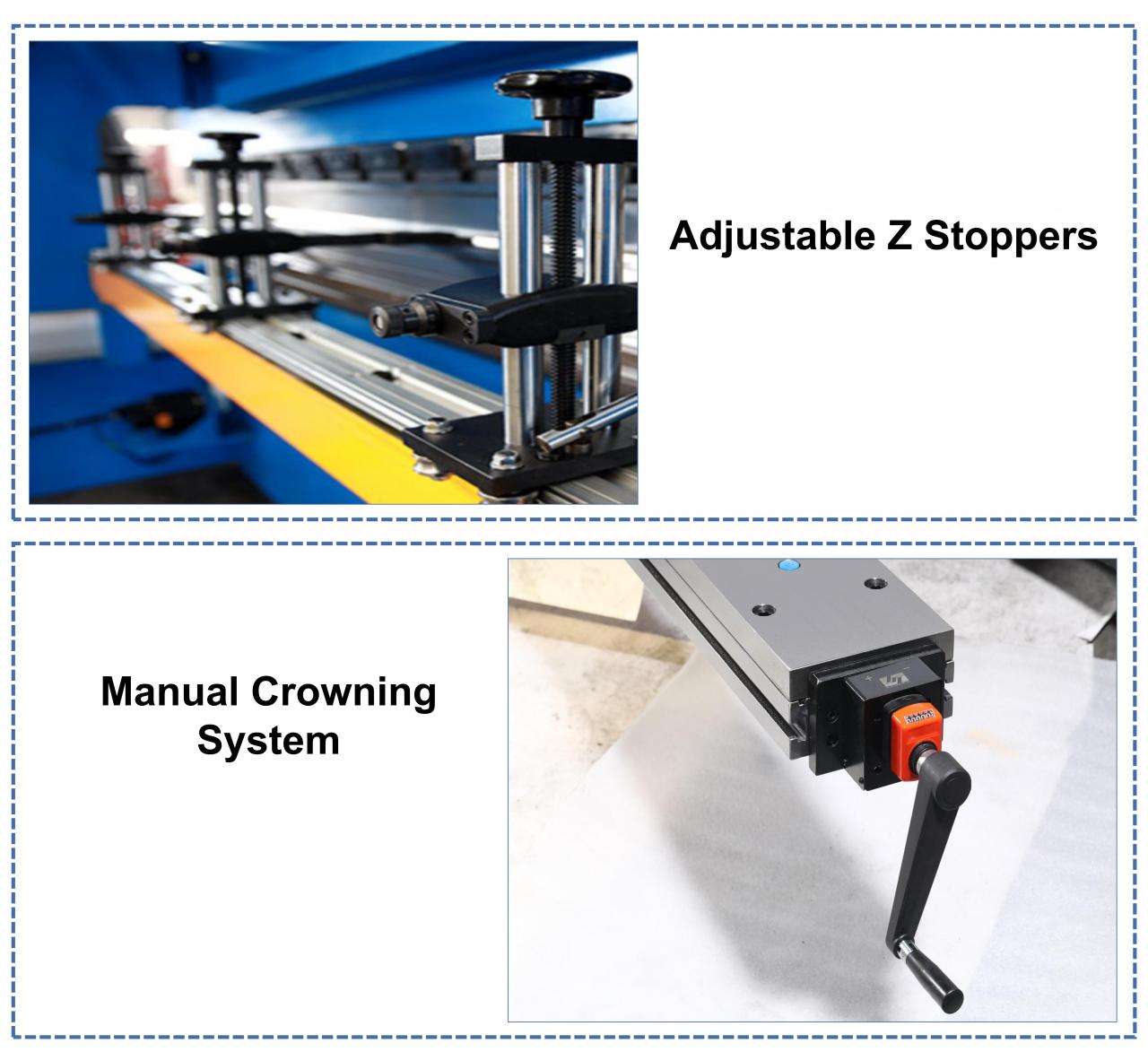

5. Valgfri V-akse kompensasjonsfunksjon, og velg passende form for å enkelt bøye arbeidsstykker med kompleks form.Standardutstyr。

Kinesisk E21 NC-kontroller

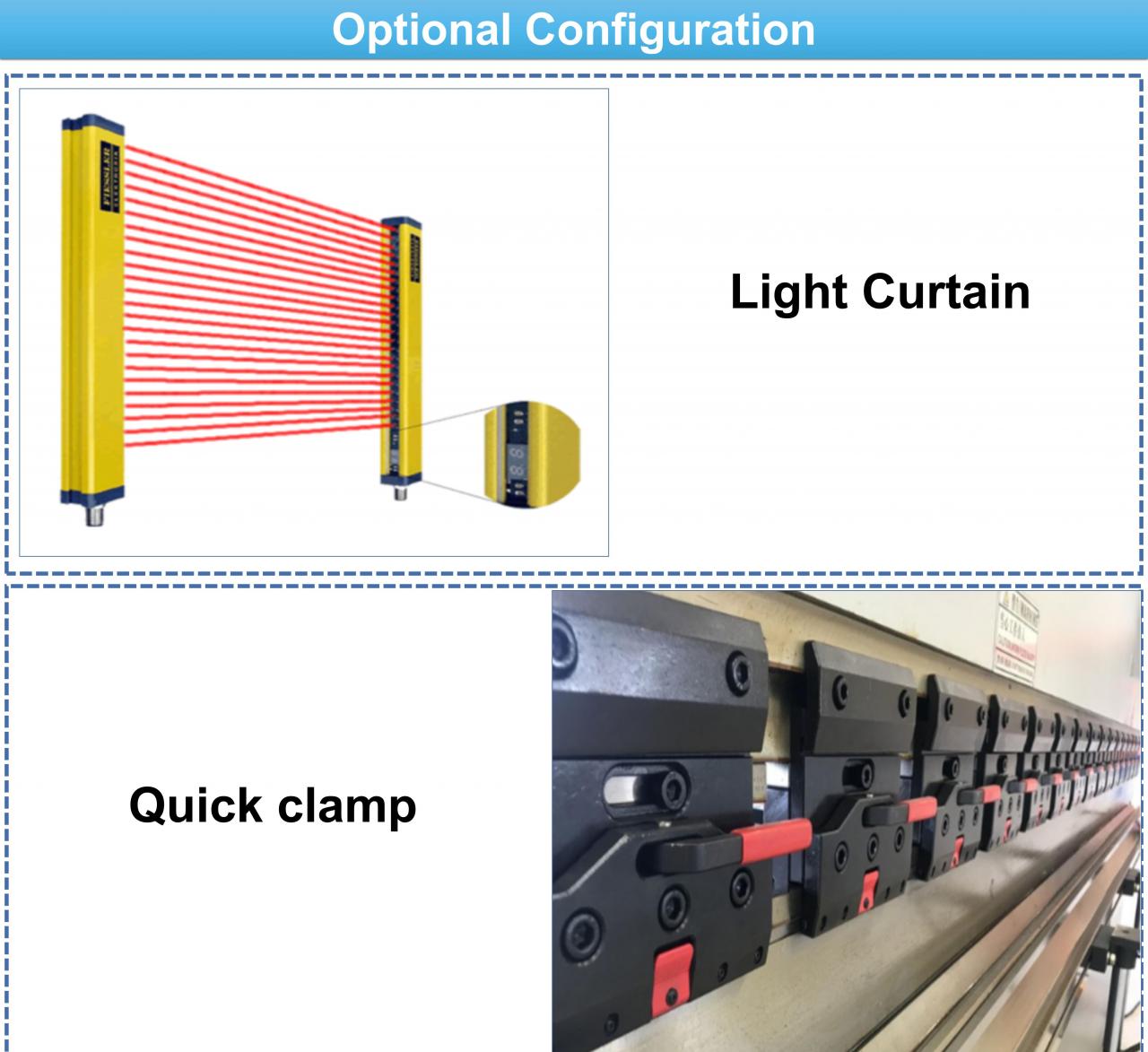

1. Lysvakter sørger for sikkerheten til operatørene under drift

2. Y-akse og X-akse systemkontrolljustering og frekvensomformer kontrollerer plasseringen av dem.

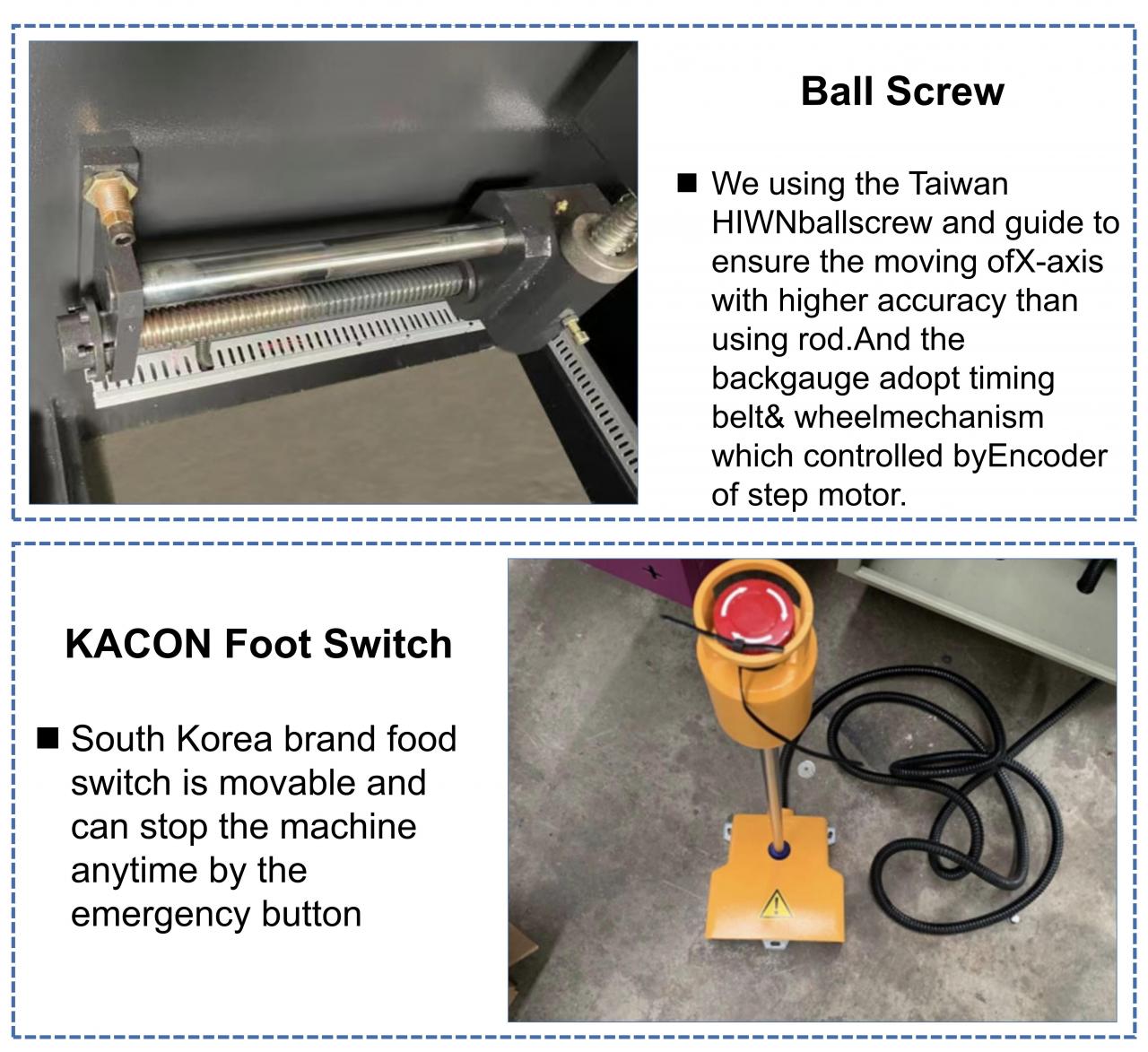

3. Lineær styreskinne og kuleskruenøyaktighet på 0,01 mm (HIWIN, TAIWAN).

4. Stål mono-blokk konstruksjon.

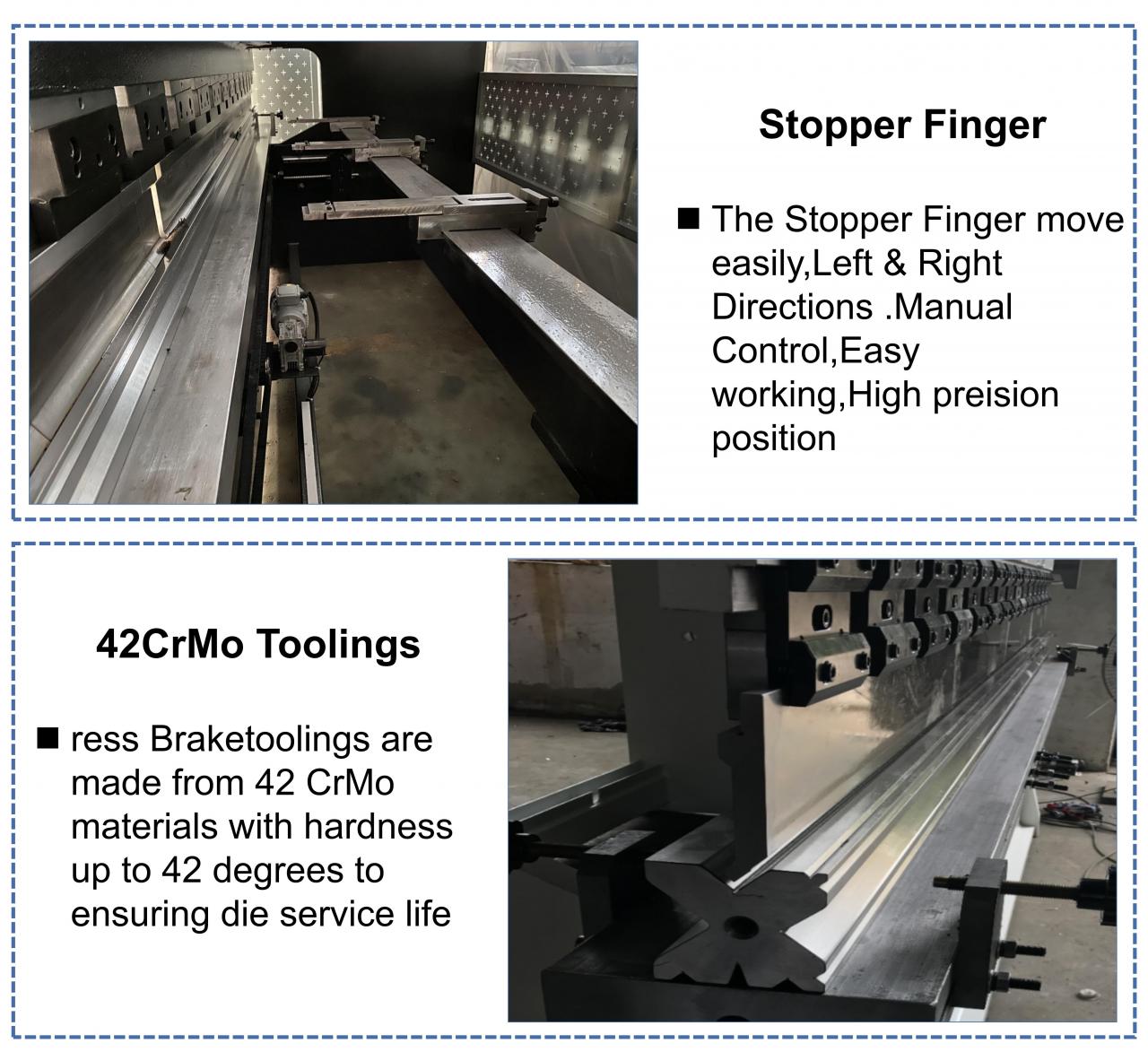

5. Justerbare stoppfingre.

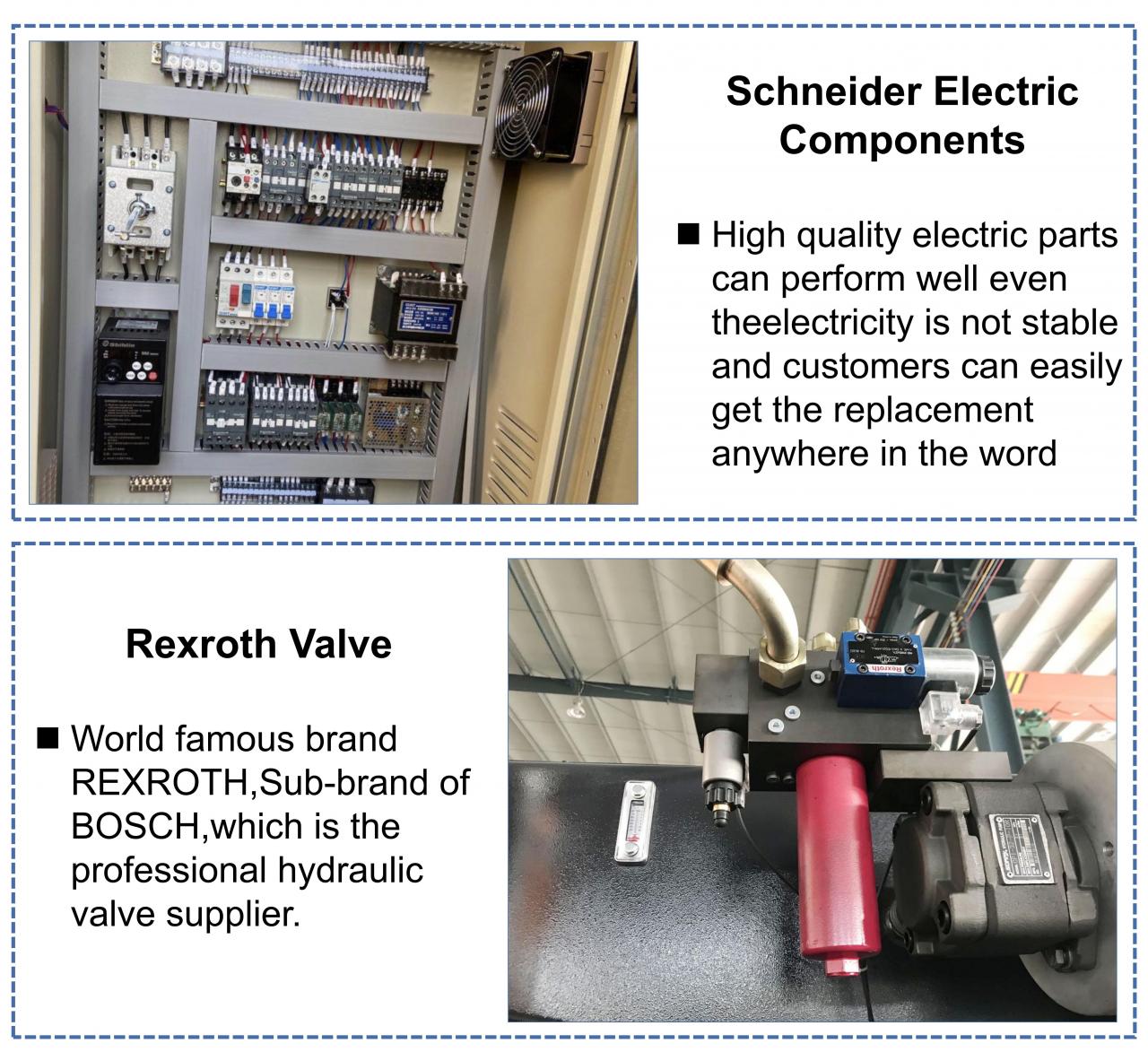

6. Standard elektrisitet fra Schneider, Frankrike.

7. Standard oljerørkoblinger fra EMB Tyskland.

8. Standard ventiler og oljepumpe fra Bosch Rexroth Tyskland.

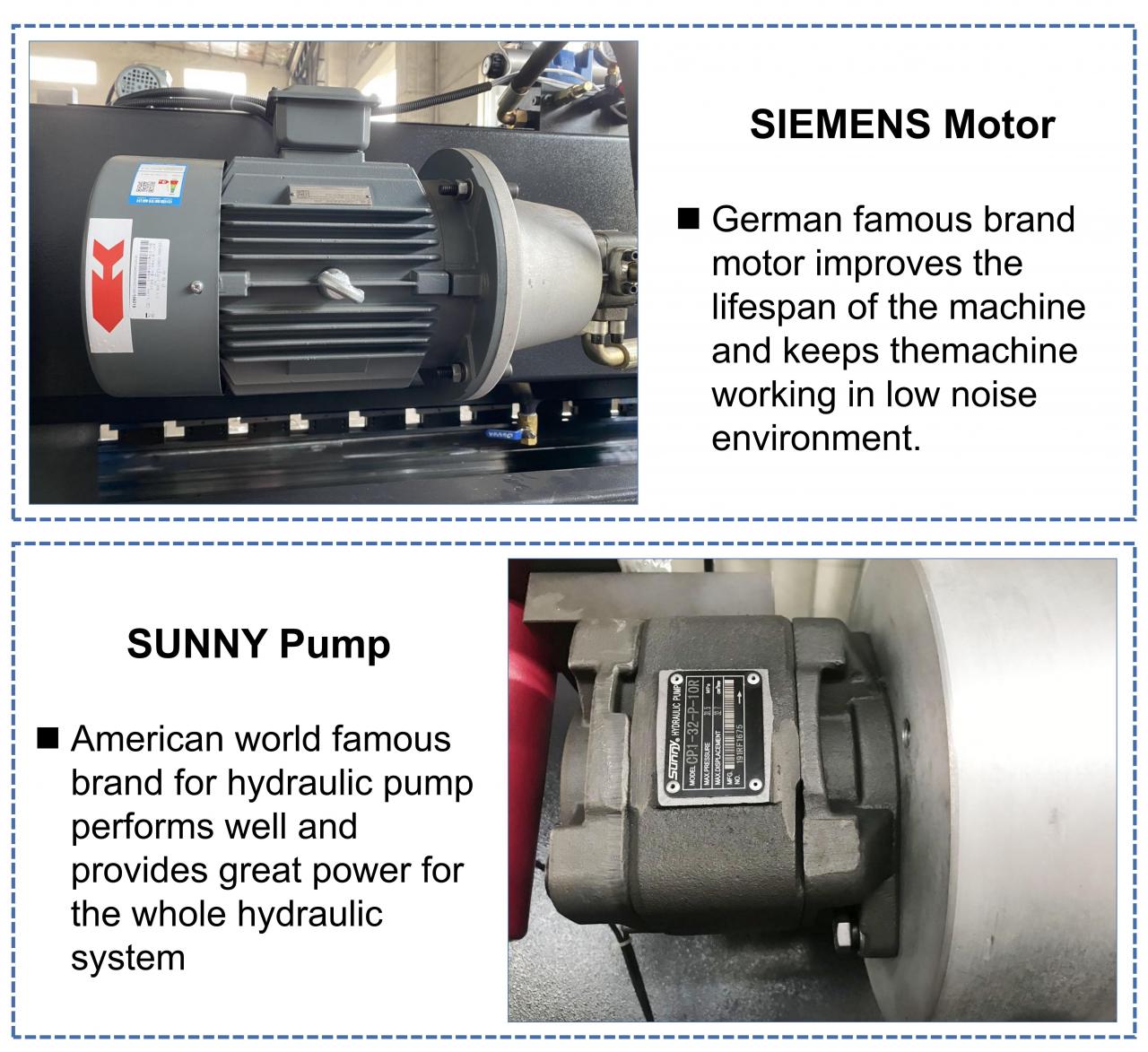

9. Standard hovedmotor fra Siemens Tyskland

10. Hydraulisk og elektrisk overbelastningsbeskyttelse

Chines ESTUN E21 NC System

Monokrom LCD-bokspanel Integrert faktor fritt programmerbar

Automatisk posisjonskontroll (commen motor eller oppfinner)

Tillegg for spindelforskyvning Internt tidsrelé

Lagerteller og internt tidsrelé

B1ackgauge posisjonsdisplay med 0,01 mm

Produksjonsteknikk

Punkt	Enhet	Spesifikasjon
Maskinmodell		100T-2500	100T-3200	100T-4000
Nominell kraft	KN	1000	1000	1000
Lengde på arbeidsbord	Mm	2500	3200	4000
Avstand mellom kolonner	Mm	1900	2600	3200
Halsdybde	Mm	320	320	320
Maks. glideslag	Mm	120	120	120
Maks. stengehøyde	Mm	370	370	370
Reisetider	Tid/min	15	15	15
Hovedmotorkraft	Kw	7.5	7.5	7.5
Maks. hydraulisk trykk	Mpa	25	25	25
Disposisjonsdimensjoner	mm	250016002400	320016002500	400016002500
