Wc67k-400T Cnc Plc manuell arkbøyemaskin Hydraulisk Nc kantpressemaskin

Produktoversikt

Spesielt numerisk kontrollsystem er utstyrt med hovedrammen til den hydrauliske kantpressemaskinen.

Flertrinns programmeringsfunksjon er i stand til å oppnå en automatisk drift og kontinuerlig posisjonering av flertrinnsprosedyrer, samt en automatisk presisjonsjustering for posisjoner av bakstopper og glideblokk.

Maskinen er utstyrt med bøyetellefunksjon, for sanntidsvisning av prosesseringsmengde, strømbruddminne for posisjoner stopper og glideblokk, samt prosedyrer og parametere.

Importert kulelagerskrue og lineær styreskinne brukes til bakre stopper, for å sikre posisjoneringspresisjonen til bakre stopper, for å bearbeide presisjonen til maskinen for å være høyere.

Ytelse og funksjoner:

1. Maskinkroppen er i en samlet sveiset og overordnet bearbeidet struktur, og ANSYS finlte elementanalyseprogramvare brukes på hoveddeler av maskinkroppen for analyse, noe som har sikret påliteligheten til maskinverktøyet og presisjonen til hele maskinen.

2. Kontrollmodus med lukket sløyfe bestående av elektrohydraulisk servoventil importert fra Tyskland og importert gitterlinjal brukes for hovedoljesylindrene på begge sider, for å bryte gjennom slagkontrollmønsteret til tradisjonelle bøyemaskiner av mekanisk stopp-r-type, typisk for høy tilbakemeldingspresisjon for posisjonering av glideblokk, nøyaktig og stabil drift, god synkroniseringsytelse og høy gjentatt posisjoneringspresisjon av glideblokk.

3. Importerte deler brukes til alle funksjonsdelene i den bakre stopperen for å sikre stopppresisjonen til den bakre stopperen og mekanismen til bakre stopper vil flere stoppeaksler for mer komplette funksjoner brukes opp til kundens krav.

4. Integrert kontrollsystem importert fra Tyskland er tatt i bruk for hele det hydrauliske systemet, for å forenkle installasjonen av rørledninger, og for å sikre stabil drift samt enkelt og pent utseende av maskinverktøyet.

5. C-formede plater er montert på begge sider av maskinkroppen, og høypresisjonsgitterlinjalen er montert på de C-formede platene, for å unngå påvirkning over ventende presisjon som oppstår fra forvrengning av maskinkroppen under bøyeprosessen.

6. Den nedre arbeidsbenken er utstyrt med automatisk kompensasjonsmekanisme for hydraulisk avbøyning, for å oppnå en effektiv dødsonefri kompensasjon med høy bøyepresisjon og lang stabilitet garantert.

Det numeriske kontrollsystemet refererer til det numeriske kontrollsystemet spesielt for elektrohydrauliske servobøyemaskiner fra italienske ESA, Nederland DELEM. eller sveitsiske CYBELEC-selskaper, i stand til å oppnå funksjonene til grafisk programmering for bøyevinkel, kompensasjon for vinkelendring automatisk beregning og justering av bøyetrykk, automatisk beregning av kompensasjon for arbeidsbenkforvrengning, utvidelse av lengden på arbeidsstykker, bøyetrykk for sålepressing, åpen avstand , og uttak av bakstopper osv.

EGENSKAPER MED ET BLIKK

DELEM DA53T-kontrollfunksjon:

1. 10,1" høyoppløselig ekte farge TFT-skjerm.
2. Opptil 4-aksekontroll (Y1,Y2 2 hjelpeakser)
3. Nedbøyningskompensasjonskontroll med modus/materiale/Produktbibliotek.
4. Støtt servo- eller frekvenskonverteringskontroll.
5. Avansert Y-akse kontrollalgoritme kan kontrollere både lukket sløyfeventil og åpen sløyfeventil.
6. Nettverkskobling med dobbel datamaskin (valgfritt).
7. USB perifert grensesnitt.Profile-53tl offline programmeringsprogramvare.

Multi V-form (valgfritt)
Bakre holdesystem

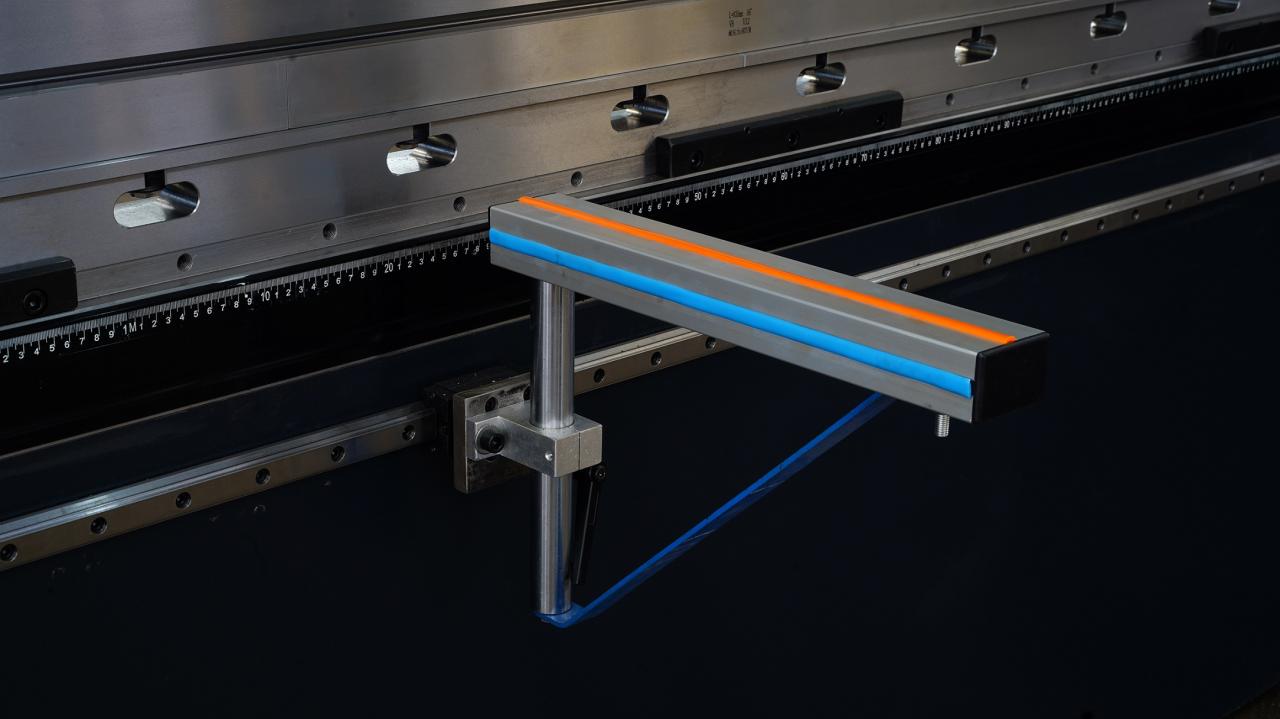

Flytting av den fremre støtteenheten

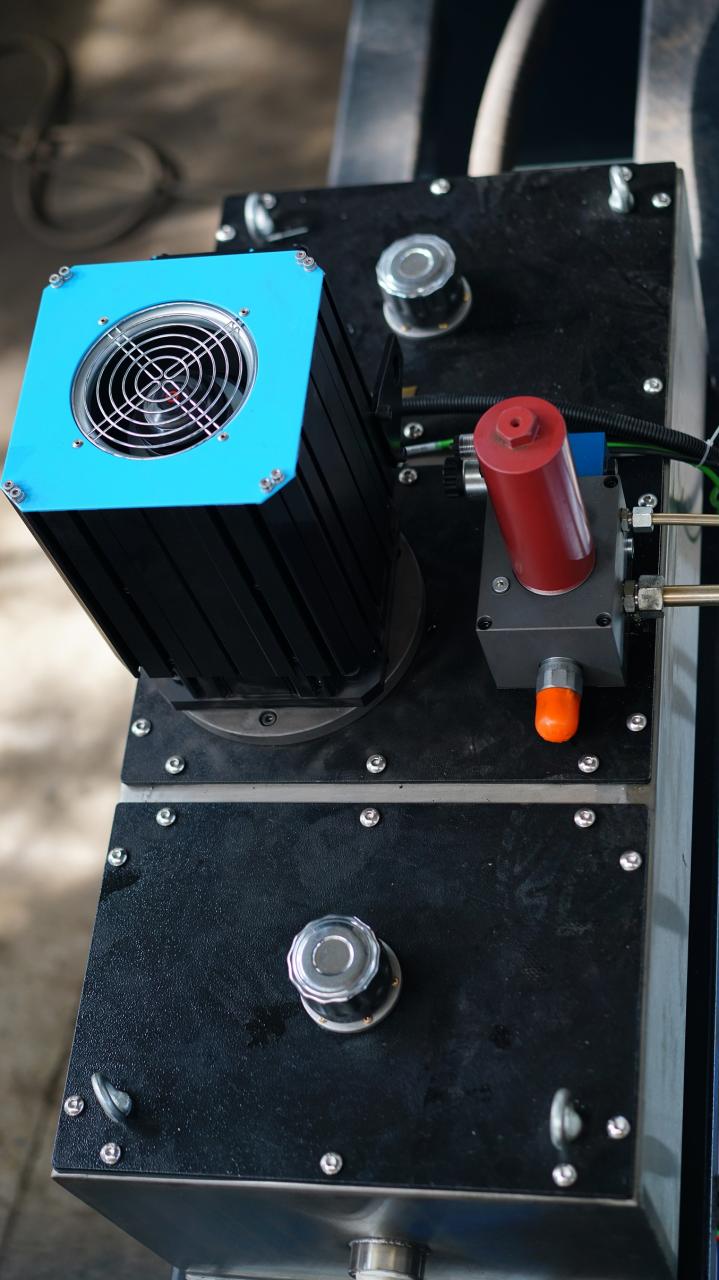

Montering av servopumpekontrollsystem


Bakmåler manuell løfting

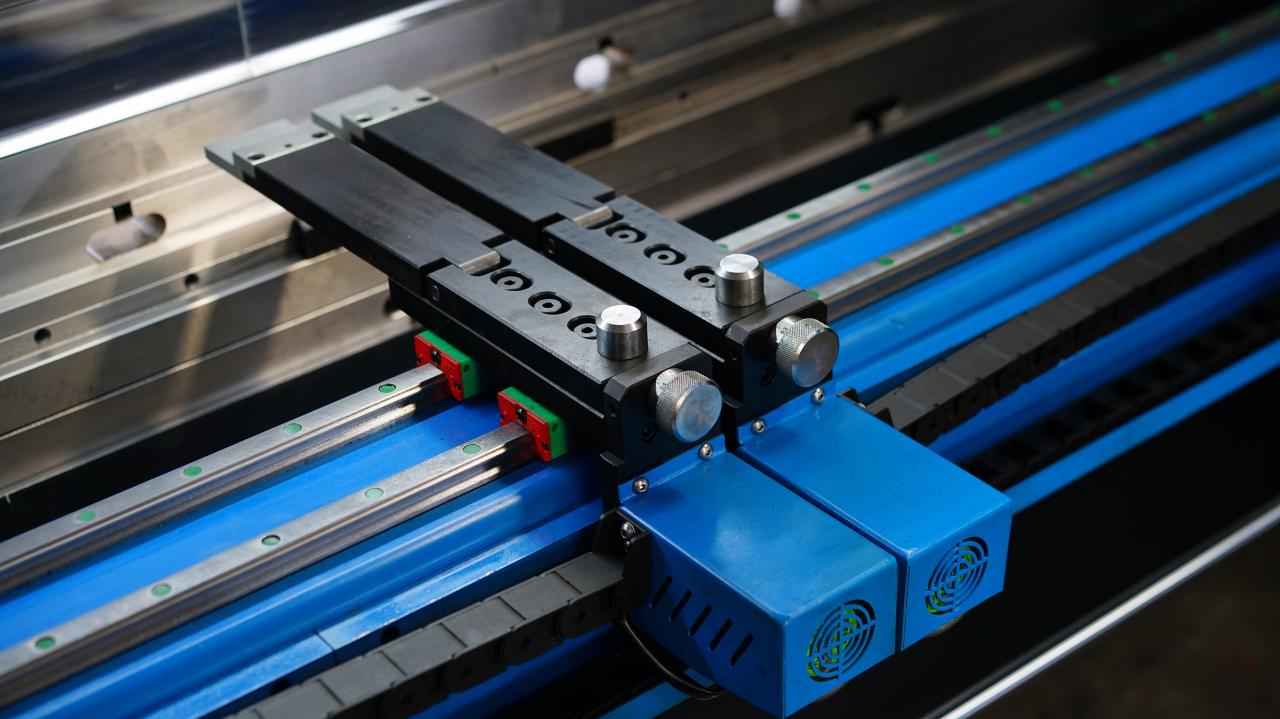

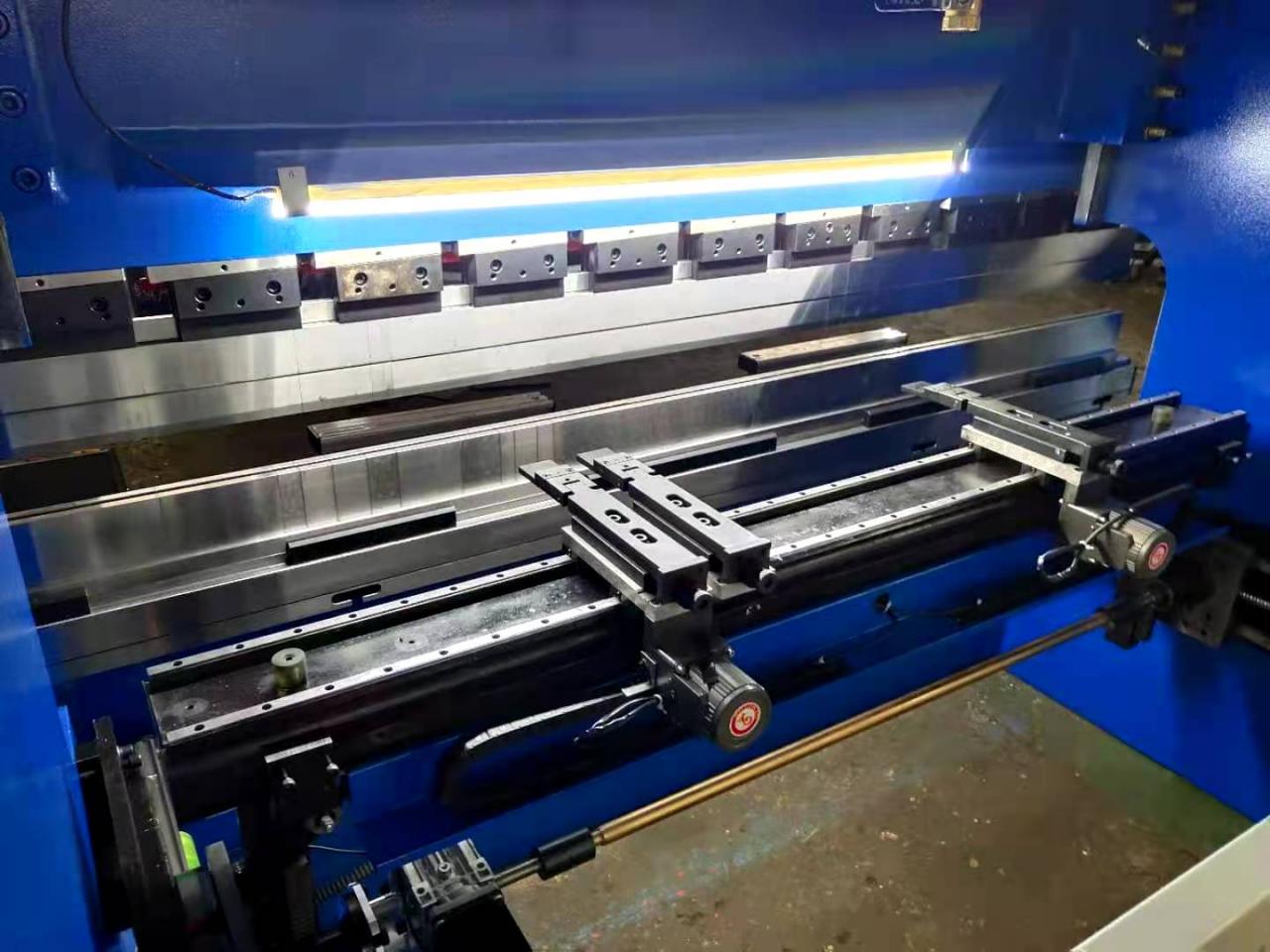

Stoppfingre med høy nøyaktighet, dobbel lineær føring for enkel flytting

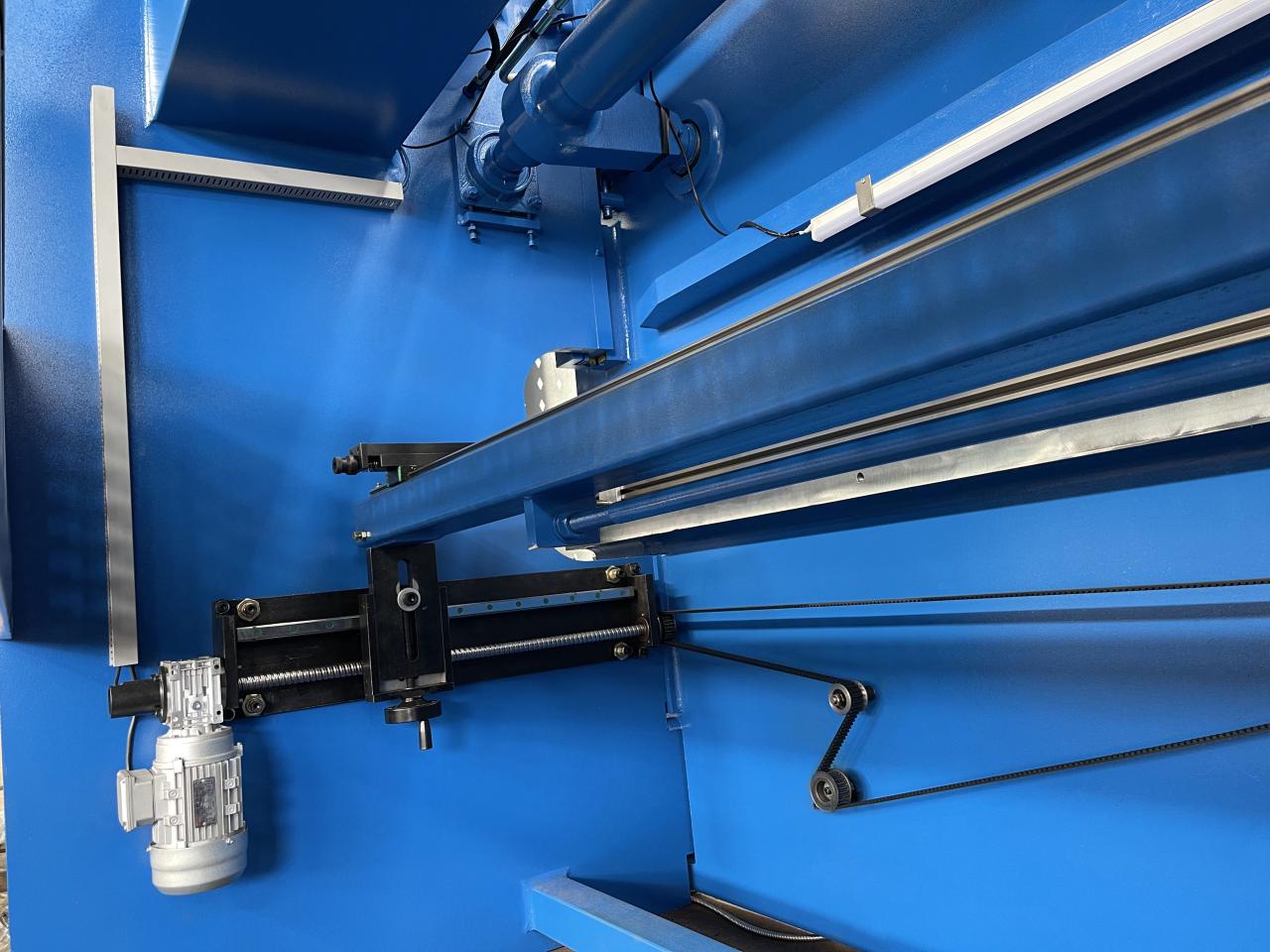

Synkront hjul og belte gir bevegelsesnøyaktighet for bakmåleren
Kontaktor

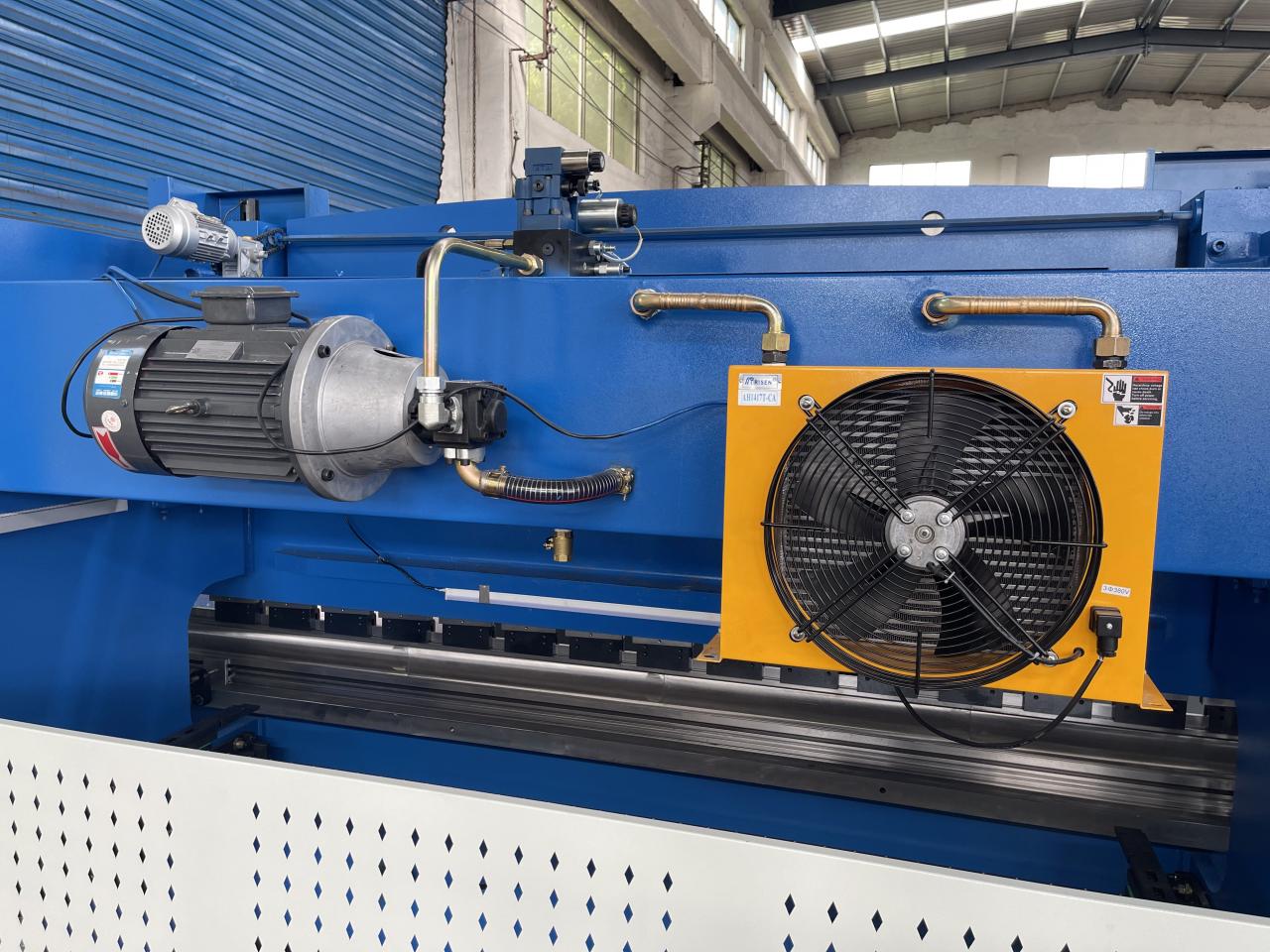

Viftekjøler (valgfritt)

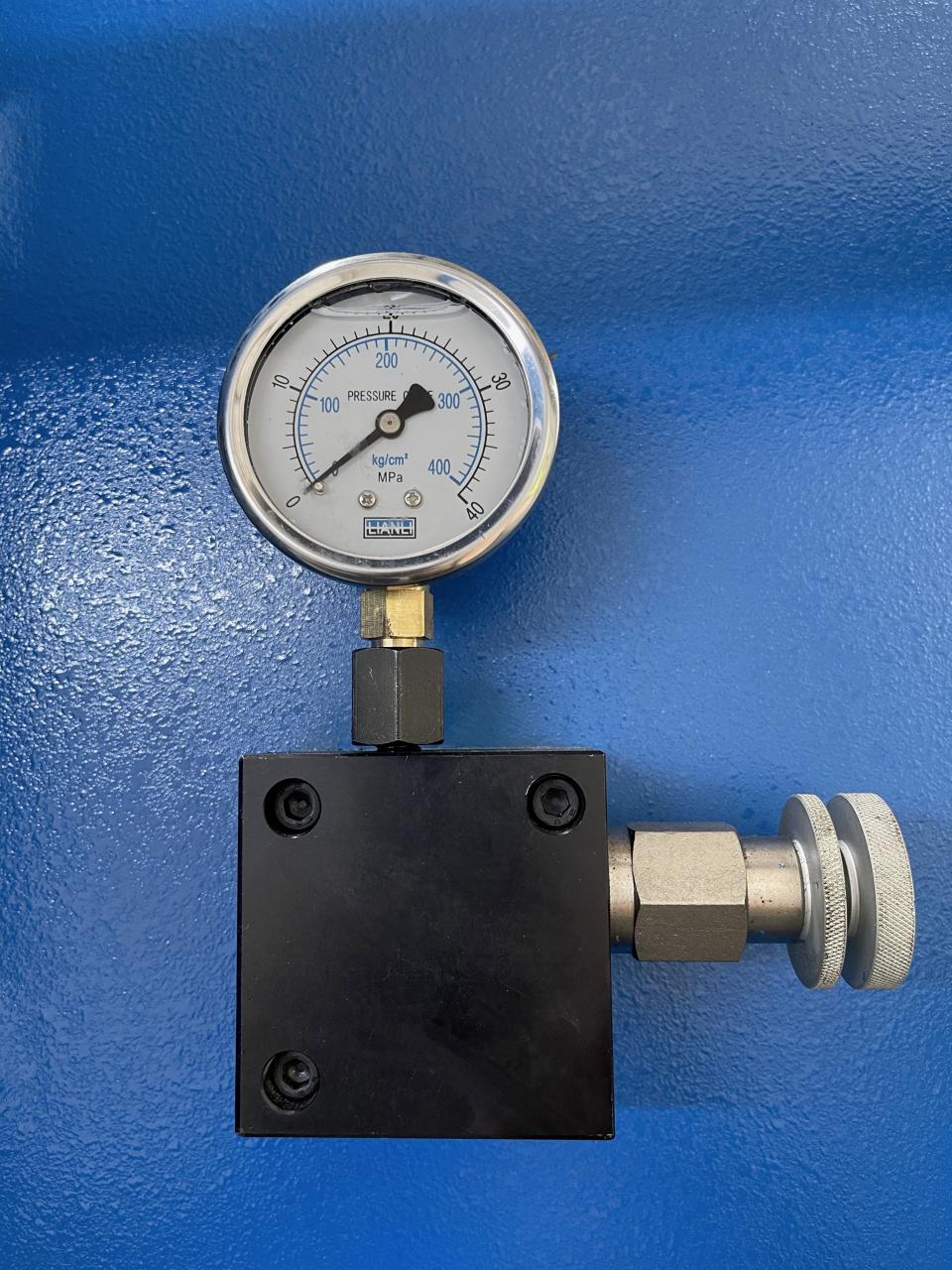

Trykk måler

EMB oljerør
gir lang levetid og ingen oljelekkasje

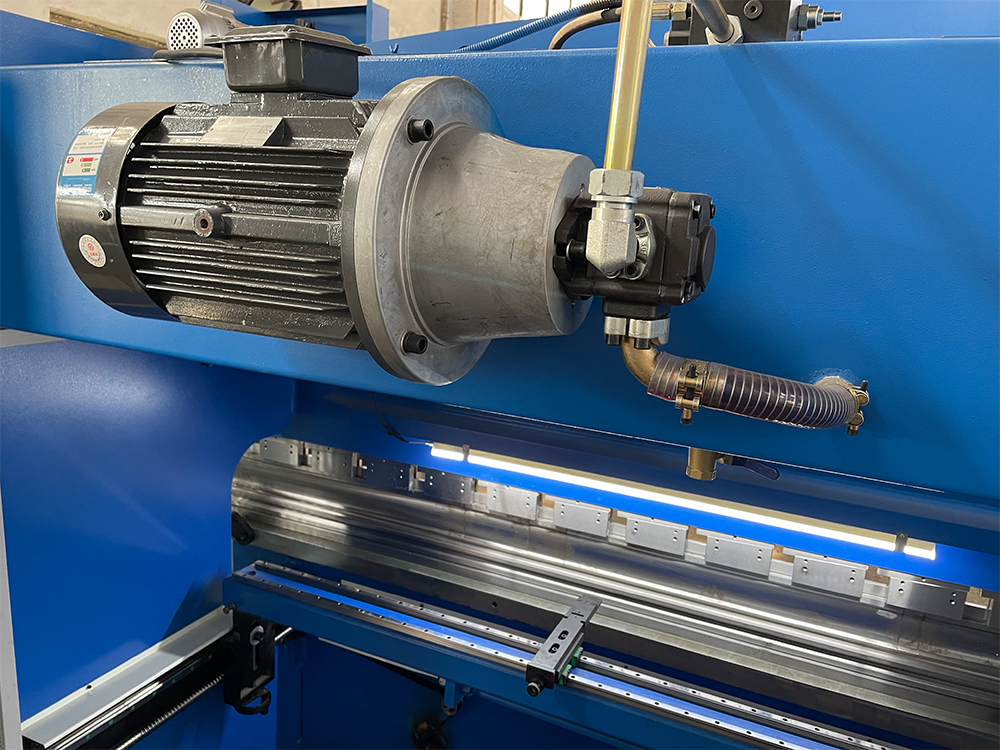

Siemens motor, lav arbeidsstøy lang levetid
Bosch Rexroth-ventil lav arbeidsstøygod ytelse

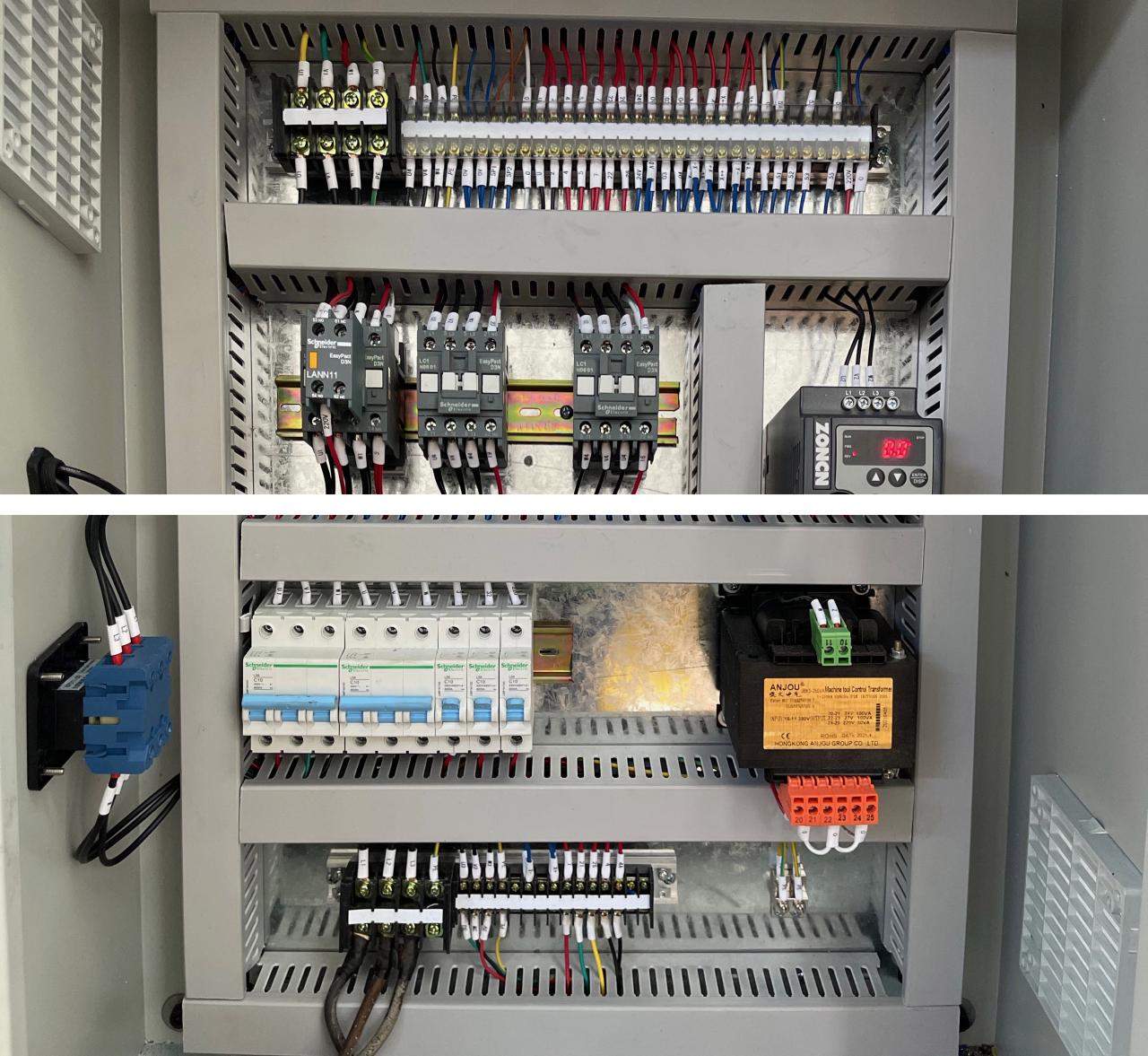

Elektrisk skap med komponenter fra Schneider

PRODUKTSPESIFIKASJONER

Punkt	400T/4000	400T/5000	400T/6000
Nominelt trykk	4000	4000	4000	KN
arbeidsbord lengde	4000	5000	6000	mm
Avstand mellom hullene	3000	4000	5000	mm
Halsdybde	400	400	400	mm
Ramslag	250	250	250	mm
Maks.åpen høyde	590	590	590	mm
Hovedmotorkraft	30	30	30	kw
Dimensjon (L*B*H)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

Detaljer

• Skyveslag (mm): 250 mm
• Automatisk nivå: Helautomatisk
• Halsdybde (mm): 400 mm
• Maskintype: Synkronisert
• Lengde på arbeidsbord (mm): 5000 mm
• Bredde på arbeidsbord (mm): 200 mm
• Dimensjon: 5200*2600*4100mm
• Tilstand: Ny
• Materiale / metallbearbeidet: messing / kobber, rustfritt stål, LEGERING, karbonstål, aluminium
• Automatisering: Automatisk
• Ekstra tjenester: Sluttforming
• År: 2021
• Vekt (KG): 23000
• Motoreffekt (kw): 30 kw
• Viktige salgsargumenter: Bærekraftig
• Garanti: 2 år
• Gjeldende bransjer: byggevarebutikker, maskinverksteder, produksjonsanlegg, anleggsarbeider, bearbeiding av metallplater
• Utstillingslokale: Ingen
• Markedsføringstype: Nytt produkt 2022
• Maskintestrapport: Levert
• Video utgående inspeksjon: Forutsatt
• Garanti på kjernekomponenter: 2 år
• Kjernekomponenter: Lager, motor, pumpe, gir, PLS, trykkbeholder, motor, girkasse
• Produktnavn: Hydraulisk CNC kantpressemaskin
• Styresystem: E21/DA41S/Cyb Touch8
• Motor: SIEMENS BEIDE
• Hydraulisk system: Rexroth
• Elektriske komponenter: Schneider
• Tetningsring: NOKJapan
• Kuleskrue/ Lineærføring: HIWIN
• Farge: Kundevelg
• Levering: 15 dager
• Funksjon: Høy ytelse
