15t 40t 80t 100t hydraulisk kantpresse Cnc bøyemaskin

Pressbrems/bøyemaskin

hydraulisk kantpresse cnc bøyemaskin med presisjon bakmåler, servomotor, sikkerhetsbeskyttelse, hurtigklemme, kuleskrue og lineær guide. Alle fra Tyskland, USA, Holland, Italia Merkedeler. Bendtykkelsen og lengden kan produseres tilpasset.

Klippbar grafikk

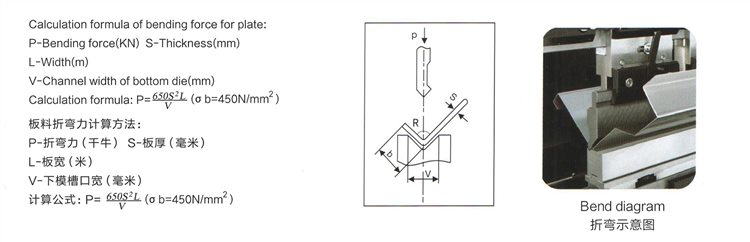

Kraftdiagram for kantpress

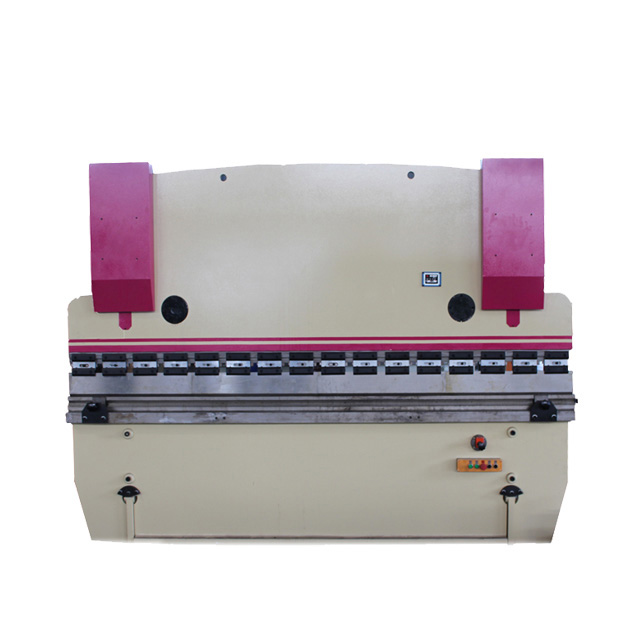

WC67Y/K kantpress

●Servomotorstyring

●Lagre opptil 100 programmer

●Opptil 25 bend per program

●Verktøybibliotek og Verktøyprogram

●Automatisk bøyevinkelprogram

● Høyere ram og backgahge hastighet

●Større bøye- og posisjoneringsnøyaktighet

WC 67Y/K funksjoner

Hele den sveisede maskinstrukturen oppnår høy stivhet; maskinen er designet av ANSYS programvare som kan sikre påliteligheten og presisjonen til kantpressen.

Motorene for backgauge styres av inverter, som kan oppnå høy posisjoneringsnøyaktighet for backguage og ram ved å endre frekvensen og spenningen til motoren.

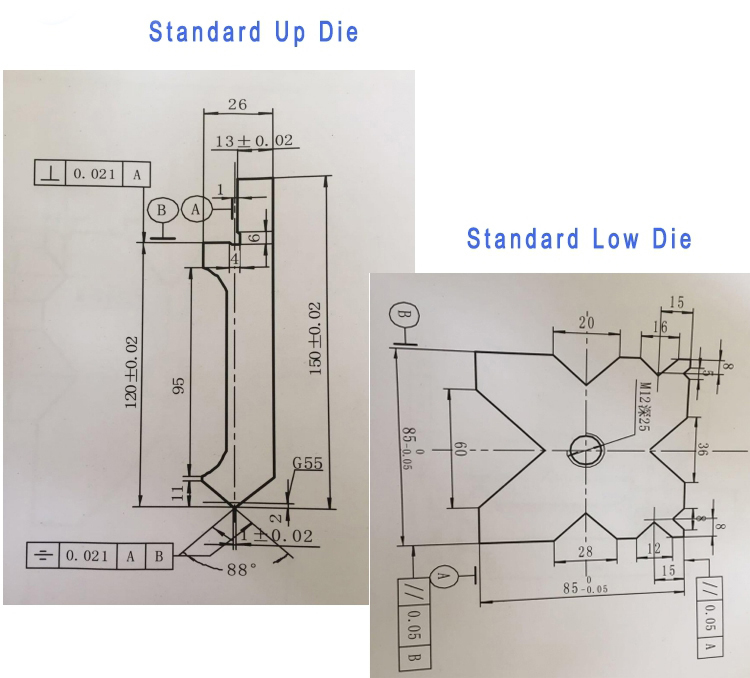

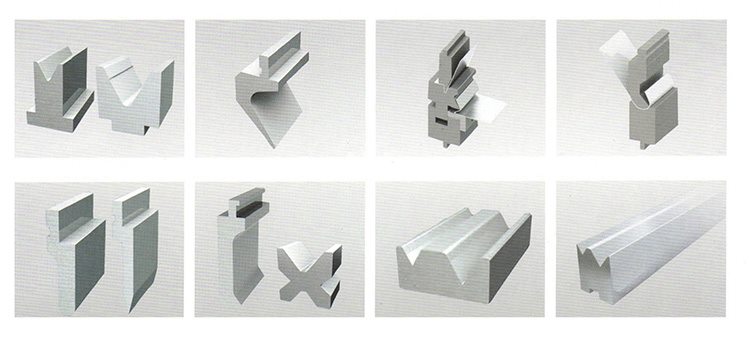

Forskjellige stanser og stanser er valgfrie i henhold til kundens krav, for eksempel Multi-V-matris, radius-die, svanehals-die, etc. Ett sett med komplett standard-punch og die vil bli inkludert gratis.

X-aksen (Backgahge) og Y-aksen (Ram-slag eller sylinderslag) kan programmeres av E21-systemkontrolleren, som kan lagre opptil 40 grupper av programmer.Side- og bakre metallsikring oppfyller europeisk sikkerhetsstandard.

Hydraulisk overbelastning kan beskyttes med overløpsventil, systemtrykket kan enkelt reguleres med trykkbryter.

Fotbryter med nødknapp kan stoppe maskinen umiddelbart når ulykken skjer.

Type	Nominelt trykk	Lengde på arbeidsbord	Kolonneavstand	Halsdybde	Slide Stroke	Maks åpen	Motor kraft	Dimensjoner
Type	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

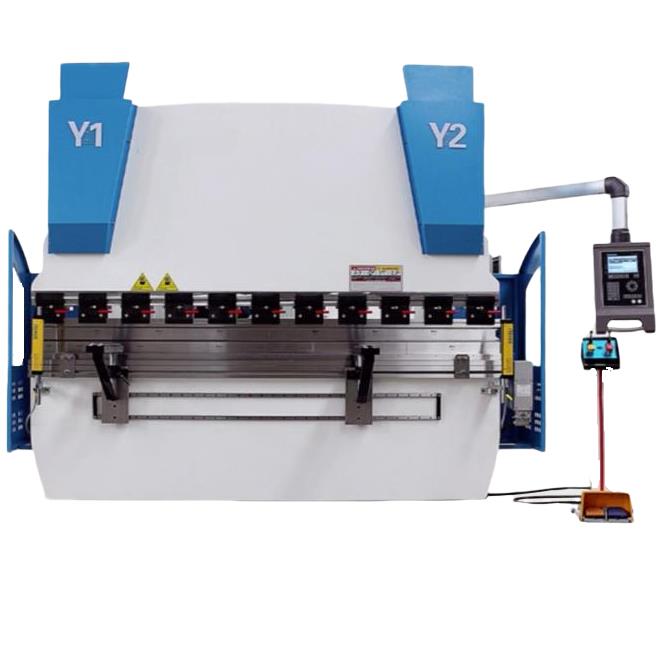

WE67K-serien elektrohydraulisk servokantpresse CNC bøyemaskin

WE67K-serien elektrohydraulisk servokantpresse CNC-bøyemaskin tar i bruk integrert sveising og integrert prosesseringsstruktur.

Hovedkomponentene i kroppen analyseres med ANSYS finite element analyse programvare, som sikrer påliteligheten og
total nøyaktighet av verktøymaskinen.

Hovedoljesylinderen på begge sider bryter gjennom slagreguleringsmodusen til den tradisjonelle bøyningen av mekanisk baffeltype
maskinen og tar i bruk lukket sløyfekontrollmodus som består av den elektrohydrauliske servoventilen importert fra Tyskland og ristlinjalen importert fra Tyskland.

WE67YK-funksjoner

●Avansert konfigurasjon, høy presisjon og høyeffektiv CNC hydraulisk kantpress

●Holistisk sveisestruktur

●Elektrohydraulisk servosystem, lukket sløyfe styrer glidebryterens synkronisering

●Dobbel kronemekanisme

●Standardkonfigurasjon med 3 1akser:
Y1 (oppover-nedover av venstre sylinder)
Y2 (oppover-nedover av høyre sylinder)
X(forover-bakover av backguge)
V (hydraulisk kroning)

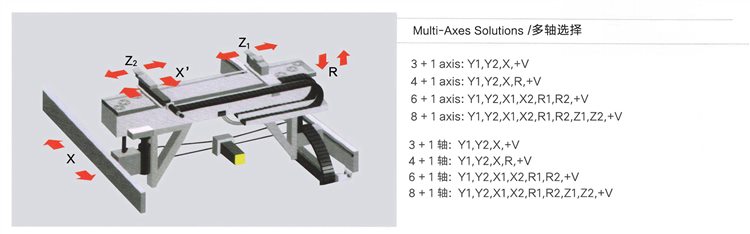

●Backgauge System Valgfritt:
4-akset bakmåler(X.R,Z1.Z2)
5-akset bakmåler(XR Z1. Z2,X')
6-akset bakmåler(X1. X2. R1. R2, Z1. Z2)

Type	Nominelt trykk	Lengde på arbeidsbord	Kolonneavstand	Halsdybde	Slide Stroke	Maks åpen	Motor kraft	Dimensjoner
Type	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

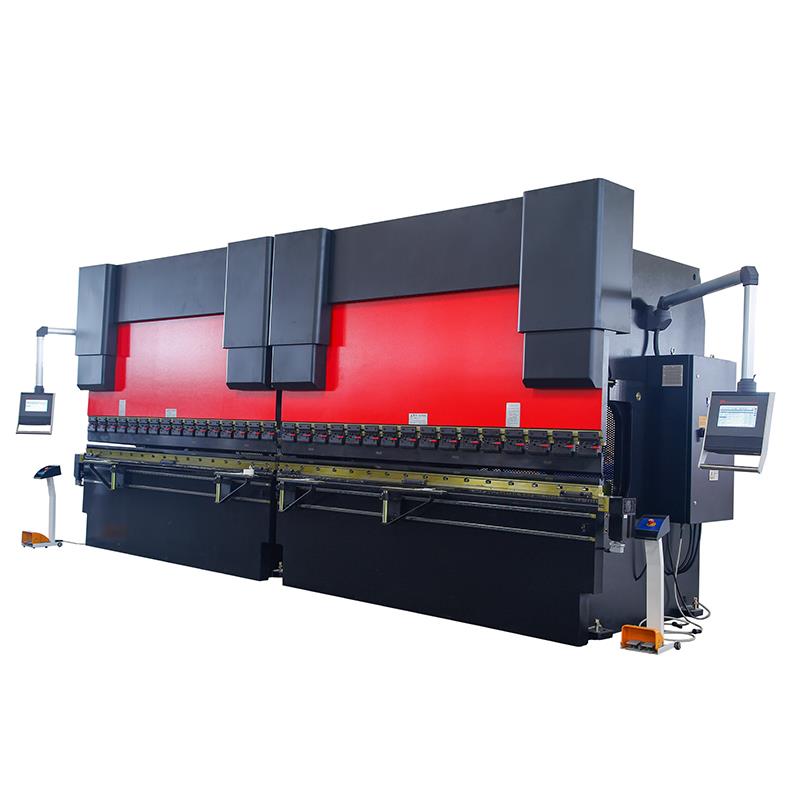

Dobbel trykkbrems

To (WC67Y/WE67K) stormaskiner ble valgt for å konfigurere det synkrone utstyret for to-maskinkobling.

Den doble maskinkombinerte bøyemaskinen kan behandle superlangt arbeidsstykke, spesielt egnet for bykonstruksjon, motorveilysstolpe, elektrisk stolpe og så videre.

De to typene maskinverktøy kan også brukes separat for å forbedre produksjonseffektiviteten og er utstyrt med en avbøyning
kompensasjonsmekanisme.

Den synkrone mekanismen bruker mekanisk væskeservo og mekanisk blokk. ●Denne maskinen ble kombinert med to sett med 400 tonns kantpresse.

Tandemkontroll oppnår synkron arbeid. Enkel maskin ble kombinert med arbeidsbord, høyre og venstre veggplate.

På grunn av transporten tar vi i bruk sammensatt struktur. Stativet har sterk stivhet, to sylindre ble installert på høyre og venstre veggbrett, hydraulikksystemet var under påvirkning av det elektriske systemet, drivstempelet arbeidet ned. På stempelet er det øvre dyser, når øvre dyser og nedre dyser berøres, vil systemet øke trykket og danne arbeidsstykkene.

Med forskjellige dyser og under forskjellige bøyetyper kan den få forskjellige former på arbeidsstykker. Kvaliteten er stabil og
pålitelig.

Type	Nominelt trykk	Lengde på arbeidsbord	Kolonneavstand	Halsdybde	Slide Stroke	Maks åpen
Type	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

1. Godtar din bedrift tilpasset tilbud, vi har spesielle behov.

RAYMAX er et selskap som fokuserer på forskning og produksjon av modulære cnc-maskiner. Vi har en veldig rik erfaring og sterk forsknings- og utviklingskapasitet for maskinverktøy. Vi er veldig villige til å tilby deg skreddersydd høyeffektivt utstyr så lenge du har visse behov.

2. Hvilket sertifikat får maskinen i din bedrift?

Vi har bestått ISO9001 kvalitetssystemgodkjenning og CE-sertifisering.

3. Har du prisliste for valgfri konfigurasjon?

Vi har forskjellige konfigurasjoner og så mange forskjellige spesifikasjoner, så vi kan ikke tilby deg prisliste. Ta kontakt med vår salgsingeniør hvis du er interessert i en bestemt spesifikk konfigurasjon.

4. Godtar din bedrift CIF-pris?

CIF-prisen inkluderer fraktkostnad for cnc-maskin som må oppgis i henhold til den forskjellige destinasjonshavnen og forskjellige i forskjellige måneder. Ta kontakt med oss når du har et slikt behov. CIF-prisen inkluderer også marinepremie som er 2‰ av 1,1*totalt beløp.

5. Hvis ingeniøren din kommer til landet vårt for å fikse maskinen og trene, hvor mye vil det koste?

Kostnaden inneholder i hovedsak utgifter til flybillett tur/retur, kost og losji samt v isa-avgift. Personalkostnad er
100 USD/dag/person, normalt er det en tomannsjobb. Men det vil avhenge av et stort utstyr eller installasjon og feilsøking av hele linjen.

6. Hva er garantien?

Garanti er 12 måneder som starter fra den dagen maskinen har ankommet importørens havn.

7. Hva er dine transportmåter?

For de fleste land vil vi transportere maskinen vår til sjøs, som for land i innlandet kan vi bruke jernbane- eller motorveitransport. Eksportert cnc-maskin pakkes i en trekasse som kan festes til en 40 HQ.

8. Hvis maskinen er utenfor garantien, hvordan belastes kostnadene for tilbehør?

For maskin uten garanti som trenger å erstatte deler, vil vi belaste i henhold til deletilbudet. Hvis du har spørsmål, vennligst send oss en e-post for konsultasjon.

9. Hva ville jeg gjort for maskinfeilen?

Hvis maskinfeilen fungerer og brukerne ikke klarer å løse, vennligst send oss en e-post for konsultasjon. Vår serviceavdeling vil svare innen 24 timer.

10. Hvordan definerer man maskingarantien? Når begynte du å ta tid?

Vi identifiserer garantien basert på fabrikknummeret. Garantitidspunkt regnet med start etter igangkjøring av utstyr og aksept. Hvis du har spørsmål, vennligst send oss en e-post for konsultasjon.

11. Hvor lang er garantiperioden for maskinverktøy?

Vi forplikter oss til klientmaskiner er ett års garanti. For kjøp av brukeren, registrert som medlem på denne nettsiden, med fabrikknummeret til maskinen, kan du nyte en utvidet garanti på 3 måneder. For detaljer, vennligst se medlemsservice.

12. Har MC vedlikeholdsmanual og driftsmanual?

Hver cnc-maskin som forlater fabrikken vil være sammen med relaterte serier eller modeller de engelske instruksjonene inkludert vedlikeholdsmanual og bruksanvisning. Vedlagte dokumentasjoner kan også inkludere cnc-kontrollerinstruksjoner, deleinstruksjoner du har kjøpt (som roterende bord, oljekjøler)

Detaljer

Skyveslag (mm): 320 mm
Automatisk nivå: Halvautomatisk
Halsdybde (mm): 450 mm
Maskintype: Torsjonsstang, Perlemaskin
Lengde på arbeidsbord (mm): 4000
Bredde på arbeidsbord (mm): 400 mm
Dimensjon: 6060*3100*3800mm
Tilstand: Ny
Materiale / metallbearbeidet: rustfritt stål
Automatisering: Automatisk
Ekstra tjenester: Kutt i lengde
År: 2021
Vekt (KG): 1850
Motoreffekt (kw): 37 kw
Viktige salgsargumenter: Automatisk
Garanti: 1 år
Gjeldende bransjer: byggevarebutikker, maskinverksteder, produksjonsanlegg, gårder, detaljhandel, anleggsarbeider, reklamefirma
Utstillingslokale: USA, Tyskland, Vietnam, Brasil, Peru, Mexico, Russland, Thailand, Marokko, Kenya, Chile, Algerie, Sør-Afrika
Markedsføringstype: Nytt produkt 2020
Maskintestrapport: Levert
Video utgående inspeksjon: Forutsatt
Garanti på kjernekomponenter: 1 år
Kjernekomponenter: Motor
Ettersalgsservice: Ingeniører tilgjengelig for service på maskiner i utlandet, gratis reservedeler, feltinstallasjon, igangkjøring og opplæring, feltvedlikehold og reparasjonsservice, teknisk videostøtte, onlinestøtte
Råmateriale: Stålstang
Kraft: Hydraulisk
Bruk: Bøying av metallplater
Spenning: 220V/380V/400V
Bearbeidingsmateriale: Stål Aluminium
Bruker: Firkantet stål I-bjelke ect.
Materiale behandlet: Bøyning av plater av bløtt stål
Materialer: Aluminiumsplatebøyning
Sertifisering: ISO 9001:2000
Etter garantiservice: Teknisk videostøtte, onlinestøtte, reservedeler, feltvedlikehold og reparasjonsservice
