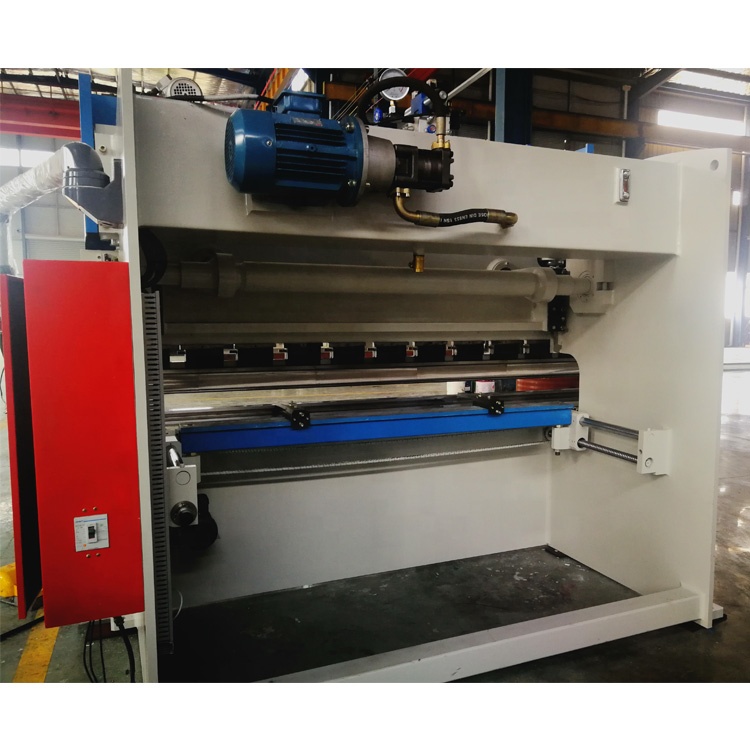

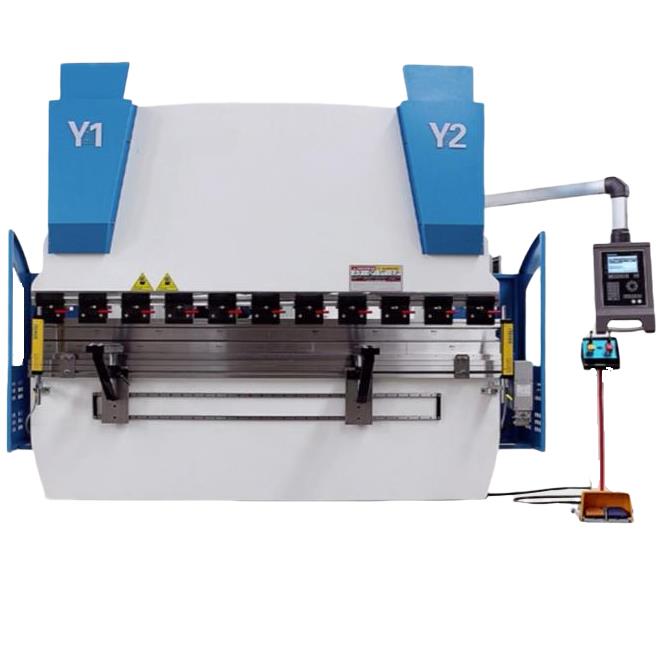

Hydraulisk kantpresse 3 meter 160 tonn høykvalitets Cnc Wc67y-bøyemaskin

produktbeskrivelse

Hydraulisk kantpresse cnc bøyemaskin med presisjon bakmåler, servomotor, sikkerhetsbeskyttelse, hurtigklemme, kuleskrue og lineær guide. Alle fra Tyskland, USA, Holland, Italia Merkedeler. Bendtykkelsen og lengden kan produseres tilpasset.

Høy presisjon bakmåler

Klippbar grafikk

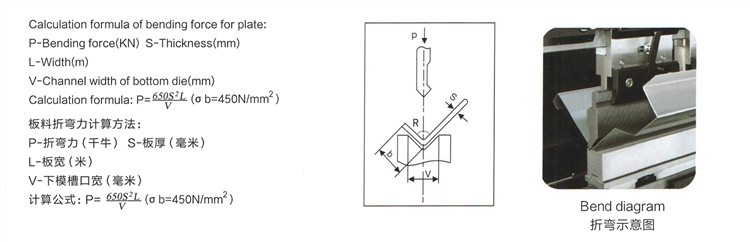

Beregningsmetode for arkets bøyekraft

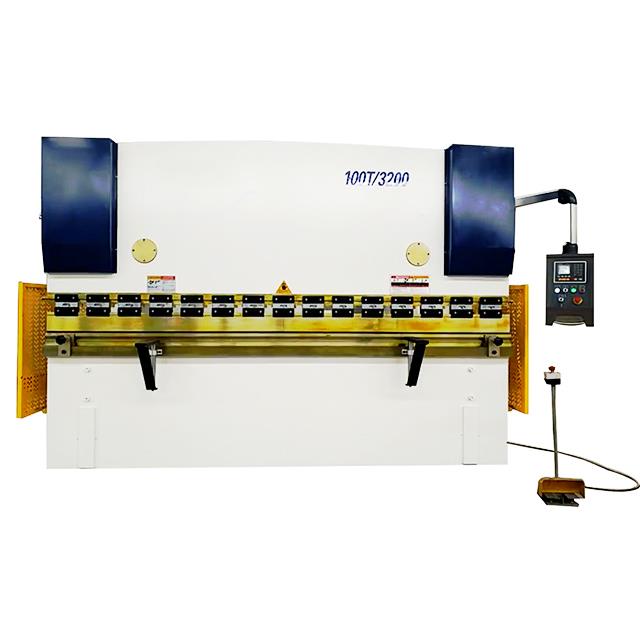

WC67Y/K kantpress

Servo motorstyring
Lagre opptil 100 programmer
Opptil 25 bend per program
Verktøybibliotek og Verktøyprogram
Automatisk bøyevinkelprogram
Høyere ram og backgahge hastighet
Høyere bøye- og posisjoneringsnøyaktighet

WC67Y/K-funksjoner

Hele den sveisede maskinstrukturen oppnår høy stivhet; maskinen er designet av ANSYS programvare som kan sikre påliteligheten og presisjonen til kantpressen.
Motorene for backgauge styres av inverter, som kan oppnå høy posisjoneringsnøyaktighet for backguage og ram ved å endre frekvensen og spenningen til motoren.

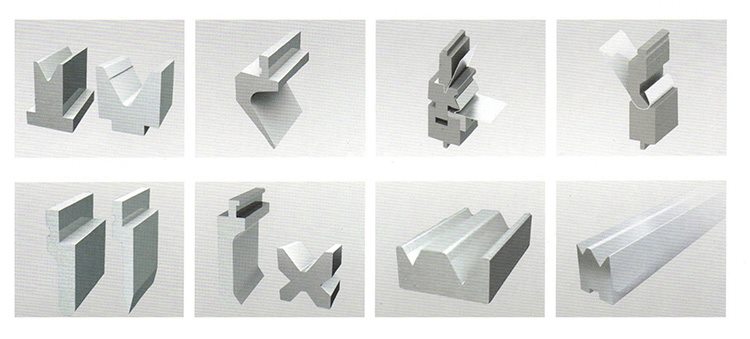

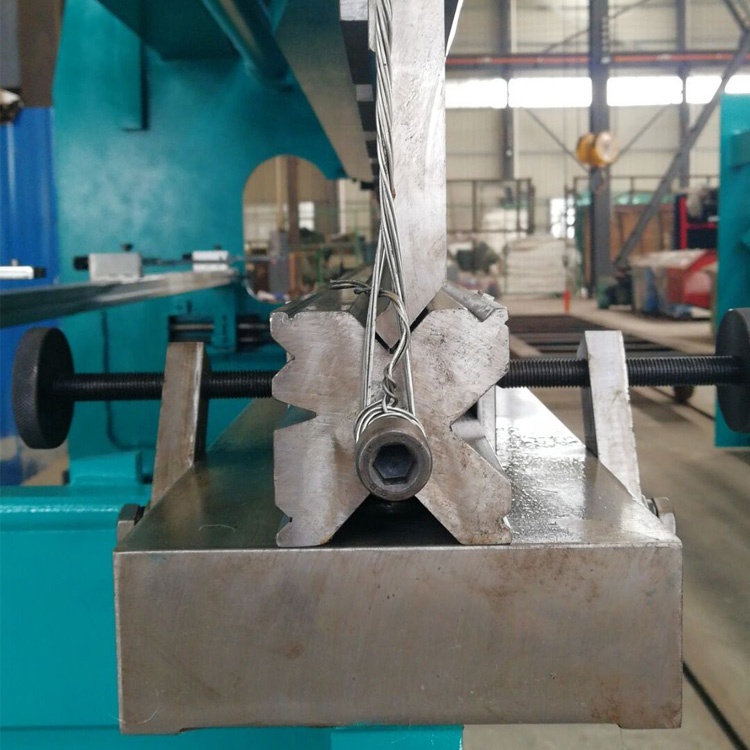

Forskjellige stanser og stanser er valgfrie i henhold til kundens krav, for eksempel Multi-V stanse, radius stempel, svanehals stempel osv. Ett sett med komplette standard stanse og stanser vil bli inkludert gratis.
X-aksen (Backgahge) og Y-aksen (Ram-slag eller sylinderslag) kan programmeres av E21-systemkontrolleren, som kan lagre opptil 40 grupper av programmer.Side- og bakre metallsikring oppfyller europeisk sikkerhetsstandard.
Hydraulisk overbelastning kan beskyttes med overløpsventil, systemtrykket kan enkelt reguleres med trykkbryter.
Fotbryter med nødknapp kan stoppe maskinen umiddelbart når ulykken skjer.

Type	Nominelt trykk	Lengde på arbeidsbord	Kolonneavstand	Halsdybde	Slide Stroke	Maks åpen	Motor kraft	Dimensjoner
Type	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

WE67K kantpress

WE67K-serien elektrohydraulisk servokantpresse CNC-bøyemaskin tar i bruk integrert sveising og integrert prosesseringsstruktur.

Hovedkomponentene i kroppen analyseres med ANSYS finite element analyse programvare, som sikrer påliteligheten og den generelle nøyaktigheten til maskinverktøyet.

Hovedoljesylinderen på begge sider bryter gjennom slagkontrollmodusen til den tradisjonelle bøyemaskinen av mekanisk baffeltype og tar i bruk den lukkede sløyfekontrollmodusen som består av den elektrohydrauliske servoventilen importert fra Tyskland og gitterlinjalen importert fra Tyskland.

WE67YK-funksjoner

Avansert konfigurasjon, høy presisjon og høyeffektiv CNC hydraulisk kantpress
Holistisk sveisestruktur
Elektrohydraulisk servosystem, den lukkede sløyfen styrer glidebryterens synkronisering
Dobbel kronemekanisme
Standard konfigurasjon med 3 1akser:
Y1 (oppover-nedover av venstre sylinder)
Y2 (oppover-nedover av høyre sylinder)
X(forover-bakover av backguge)
V (hydraulisk kroning)

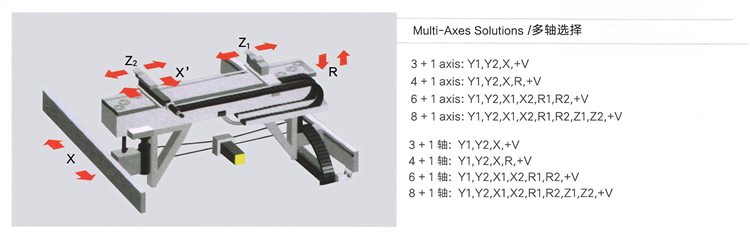

Backgauge system valgfritt:
4-akset bakmåler(X.R,Z1.Z2)
5-akset bakmåler(XR Z1. Z2,X')
6-akset bakmåler(X1. X2. R1. R2, Z1. Z2)

Type	Nominelt trykk	Lengde på arbeidsbord	Kolonneavstand	Halsdybde	Slide Stroke	Maks åpen	Motor kraft	Dimensjoner
Type	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

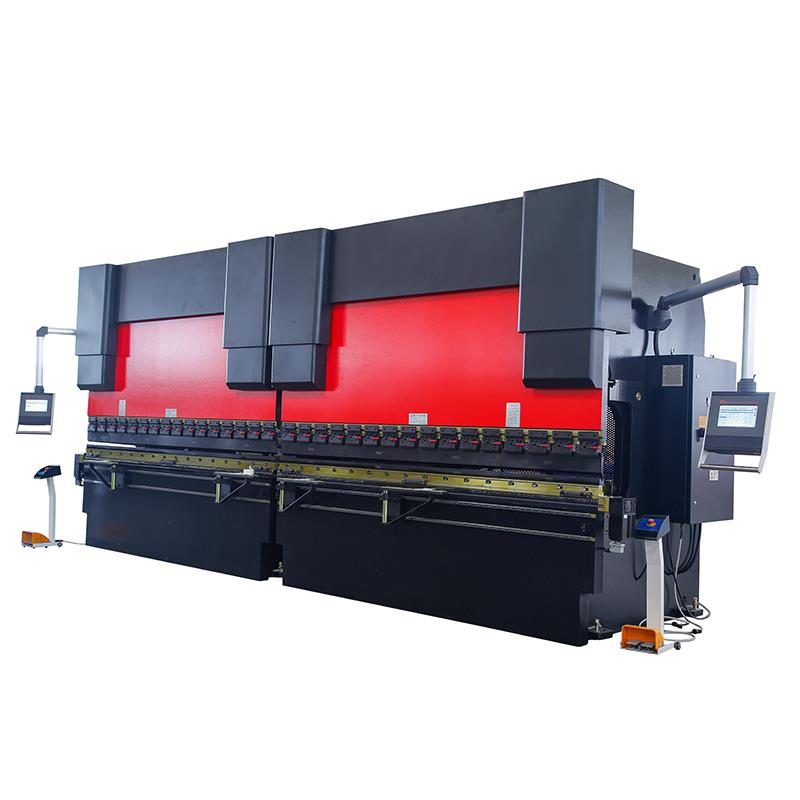

Tandem kantpress

To (WC67Y/WE67K) stormaskiner ble valgt for å konfigurere det synkrone utstyret for to-maskinkobling.
Den doble maskinkombinerte bøyemaskinen kan behandle superlangt arbeidsstykke, spesielt egnet for bykonstruksjon, motorveilysstolpe, elektrisk stolpe og så videre.
De to typene maskinverktøy kan også brukes hver for seg for å forbedre produksjonseffektiviteten og er utstyrt med en avbøyningskompensasjonsmekanisme.
Den synkrone mekanismen bruker mekanisk væskeservo og mekanisk blokk.
Denne maskinen ble kombinert med to sett med 400 tonns kantpresse.
Tandemkontroll oppnår synkron arbeid. Enkel maskin ble kombinert med arbeidsbord, høyre og venstre veggplate.
På grunn av transporten tar vi i bruk sammensatt struktur. Stativet har sterk stivhet, to sylindre ble installert på høyre og venstre veggbrett, hydraulikksystemet var under påvirkning av det elektriske systemet, drivstempelet arbeidet ned. På stempelet er det øvre dyser, når øvre dyser og nedre dyser berøres, vil systemet øke trykket og danne arbeidsstykkene.

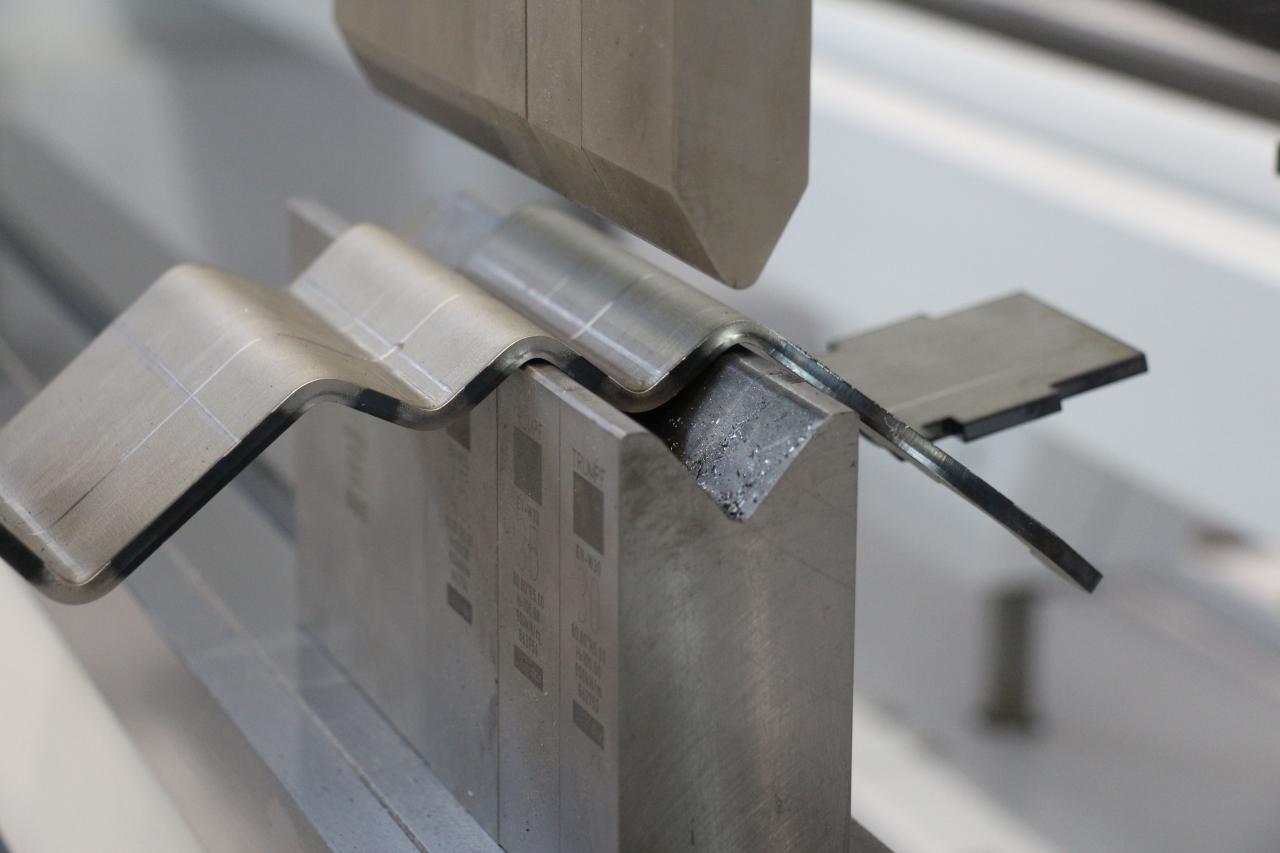

Med forskjellige dyser og under forskjellige bøyetyper kan den få forskjellige former på arbeidsstykker. Kvaliteten er stabil og
pålitelig.

Type	Nominelt trykk	Lengde på arbeidsbord	Kolonneavstand	Halsdybde	Slide Stroke	Maks åpen
Type	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

Q1. Hva er vårt hovedprodukt?

A1: Vårt firma er et profesjonelt metallbearbeidingsmaskineri av RAYMAX. Konsentrer deg om fire-søylepressemaskin, pregedørpressemaskin, bøyemaskin, klippemaskin, cnc plasmaskjæremaskin, rullemaskin, stansemaskin, hydraulisk jernarbeider, sveiseutstyr. Alle disse maskinene vil bli løst for tanken, pannen, vognen, ect.

Q2. Når kan jeg få prisen?

A2: Vi tilbyr vanligvis tilbudet innen 8 timer, for presserende tilbud, vennligst kontakt oss for spesielle.

Q3. Hva er handelsbetegnelsen?

A3: Vi aksepterer fra fabrikk, FOB Dalian, CNF eller CIF, som ditt krav.

Q4. Hvor lang er produksjonstiden vår?

A4: Det avhenger av type utstyr.
Vi leverer ofte varene innen 35 dager.

Q5. Hva er betalingsbetingelsen?

A5: Ved T/T før forsendelse eller ved L/C ved sikte.

Q6. Under frakt, hvis det er en skade på produktene, hvordan får du erstatning?

A6: For det første bør vi undersøke årsaken til skaden. Samtidig vil vi kreve forsikringen selv eller bistå kjøper.
For det andre sender vi erstatningen til kjøperen. Den ansvarlige personen for ovennevnte skade vil ta ansvar for kostnadene for erstatningen.

Q7. Hva er vilkårene dine for pakking?

A7: Pakking: eksportverdig pakke egnet for containertransport.
Trekasse, jernpall, plastfilm ect.

Q8. Tester du alle varene dine før levering?

A8: Ja, vi har 100% test før levering.

Q9: Hvor ligger fabrikken din?

A9: Fabrikken vår ligger i Dalian, Liaoning-provinsen.

Q10: Hva er garantien din?

A10: Garanti: 24 måneder etter kommersiell drift eller 18 måneder fra forsendelsesdato, med forbehold om tidligere utløp.

Q11: Kan du arrangere inspeksjon av tretti parter før forsendelse?

A11: Inspeksjon før forsendelse: Leverandørens inspeksjon før forsendelse er endelig; inspeksjon før forsendelse av tredjepart på kjøpers kostnader.

Q12: Kan vi gjøre vår OEM-logo?

A12: Ja, for produktene med tegning levert av deg, bruker vi selvfølgelig logoen din ",

Detaljer

Skyveslag (mm): 320 mm
Automatisk nivå: Halvautomatisk
Halsdybde (mm): 450 mm
Maskintype: Torsjonsstang, kantpress
Lengde på arbeidsbord (mm): 3200
Bredde på arbeidsbord (mm): 400 mm
Dimensjon: 3260*3100*3800mm
Tilstand: Ny
Materiale / metallbearbeidet: messing / kobber, rustfritt stål, LEGERING, karbonstål, aluminium
Automatisering: Automatisk
Ekstra tjenester: Maskinering
Vekt (KG): 44000
Motoreffekt (kw): 37 kw
Viktige salgsargumenter: Automatisk
Garanti: 1 år
Gjeldende bransjer: byggevarebutikker, maskinverksteder, produksjonsanlegg, gårder, detaljhandel, anleggsarbeider, reklamefirma
Utstillingslokale: USA, Brasil, Peru, Thailand, Argentina, Chile, Colombia, Algerie
Markedsføringstype: Nytt produkt 2020
Maskintestrapport: Levert
Video utgående inspeksjon: Forutsatt
Garanti på kjernekomponenter: 1 år
Kjernekomponenter: Lager, motor, pumpe, gir, PLS, trykkbeholder, motor, annet, girkasse
Kraft: Hydraulisk
Råmateriale: Plate/platerulling
Ettersalgsservice: Ingeniører tilgjengelig for service på maskiner i utlandet, gratis reservedeler, feltinstallasjon, igangkjøring og opplæring, feltvedlikehold og reparasjonsservice, teknisk videostøtte, onlinestøtte
Navn: kantpressemaskin pris
KONTROLLER: ESTUN E21s
Styring: AC-motorers frekvensomformer
Halsdybde: 450 mm
Type: Hydraulisk bøyeverktøy
Bruksområde: Rustfri platebøyning
Sertifisering: ce
Etter garantiservice: Video teknisk støtte, online støtte
