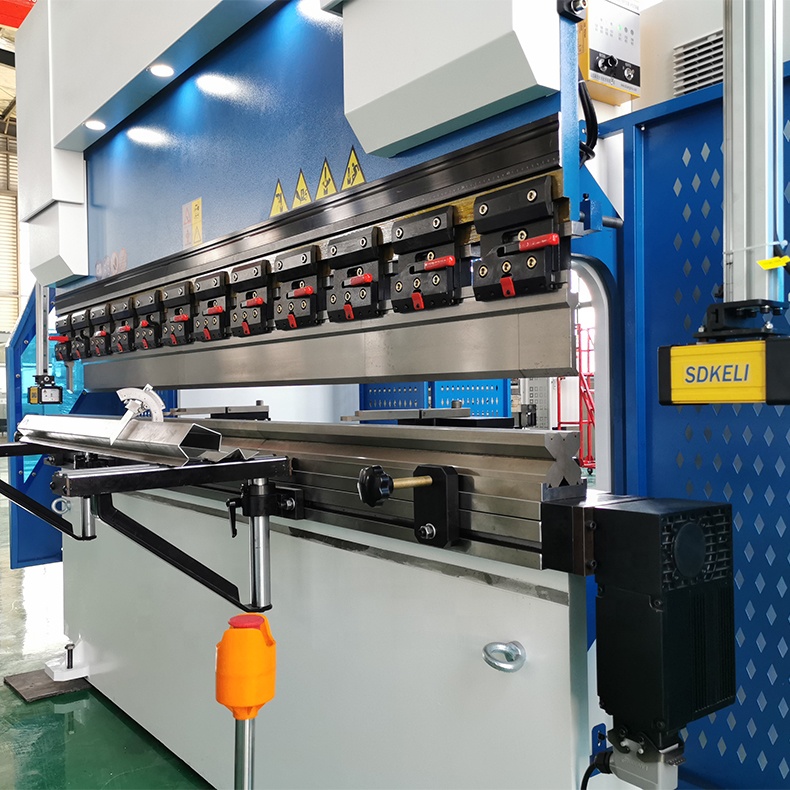

160t-4000 4-akset Cnc hydraulisk bøyemaskin kantpress

Produktbeskrivelse

Press Brake er en ny CNC-bøyemaskin lansert av RAYMAX i 2020, og passer for produsenter med høy presisjons- og kostnadskrav. 4-akset CNC-bøyemaskin er vår mest populære modell etter volum og en ekte arbeidshest, som er konstruert av høykvalitetsdeler og gir seriøs pålitelighet. Y1 & Y2 Synkroniseringsteknologi sikrer høye tilnærmings-, bøye- og returhastigheter. Dens bøyelengde og trykkområde kan tilpasses for å møte ulike produksjonskrav.

Stabil og holdbar ytelse av maskinkroppen

1, Maskinrammen integrert sveising.

2, Maskinrammen dannet av CNC tredimensjonale maskineringssenter i en prosess, som sikrer parallelliteten og vertikaliteten til hver monteringsflate.

3, Intern spenningslaminering ved herding Shot blast for å fjerne rust og antirustbehandling.

4, Shot blast for å fjerne rust og anti-rust behandling.

Vitenskapelig design

1, Synkron bevegelse av Y1 og Y2 akser hver kontrollert av uavhengig sylinder.

2, Mulighet for å legge til alternativer og oppgraderinger på konfigurasjonen, på et senere tidspunkt.

Miljøvennlig

Lav støy under venting og raskt ned (mindre enn 25 desibel), trykking og retur, da trykket i hydraulikksystemet er den lukkede sløyfekontrollen til servohovedmotoren. Energiforbruk lavere enn generell maskin med 60 % ved bruk av servomotor.

Tekniske parametere

For flere maskinmodeller vennligst kontakt oss, vi vil svare deg ASAP!
Modell	Polavstand (mm)	Halsdybde (mm)	Skyveslag (mm)	Maks høyde (mm)	Makt (kw)	Vekt (kg)	Dimensjon (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

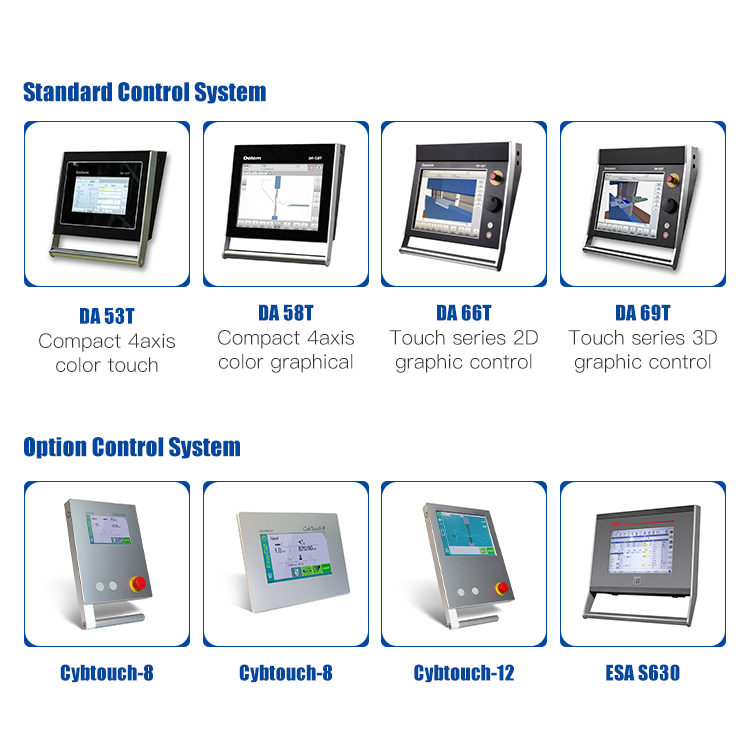

Kontrollsystem

Amuda CNC bøyemaskin kan utstyres med ulike kontrollsystemer. Vårt høyeffektive bakmålersystem gir våre kunder ulike automatiseringsløsninger.

Maskindisplay

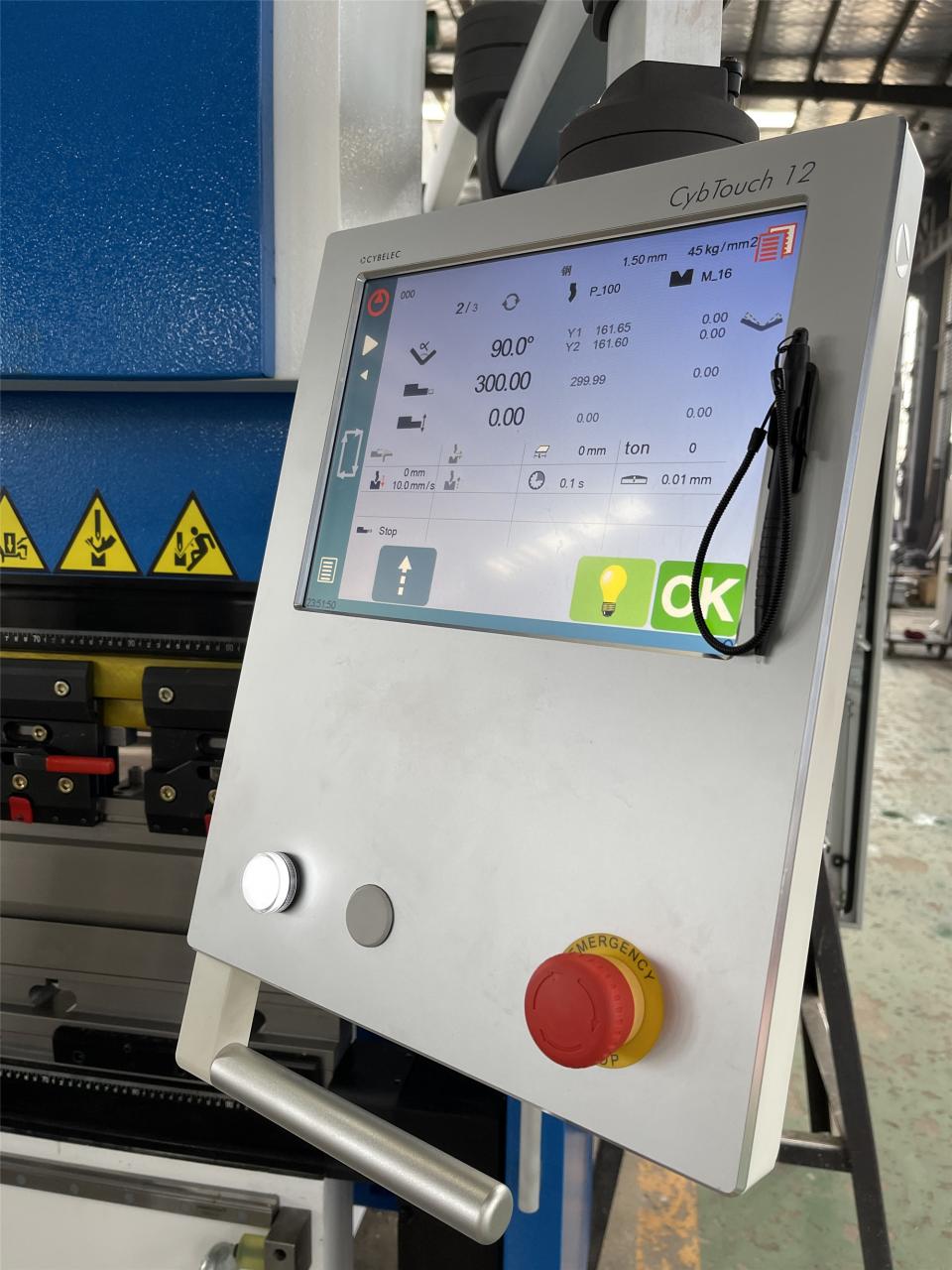

Cybtouch-12 kontrollsystem

1. Styrer 4 akse.

2. Automatisk bøyesekvensering (ekstrautstyr).

3. Beregning av bøyningsgodtgjørelse.

4. Trykk - kroneberegning.

5. Modulære verktøy for hver del eller bend.

6. Korreksjon av vinkel og bakmål.

7. Televedlikehold via trådløs forbindelse med PC eller notebook.

8. USB-port for minnepinne for dataoverføring/backup.

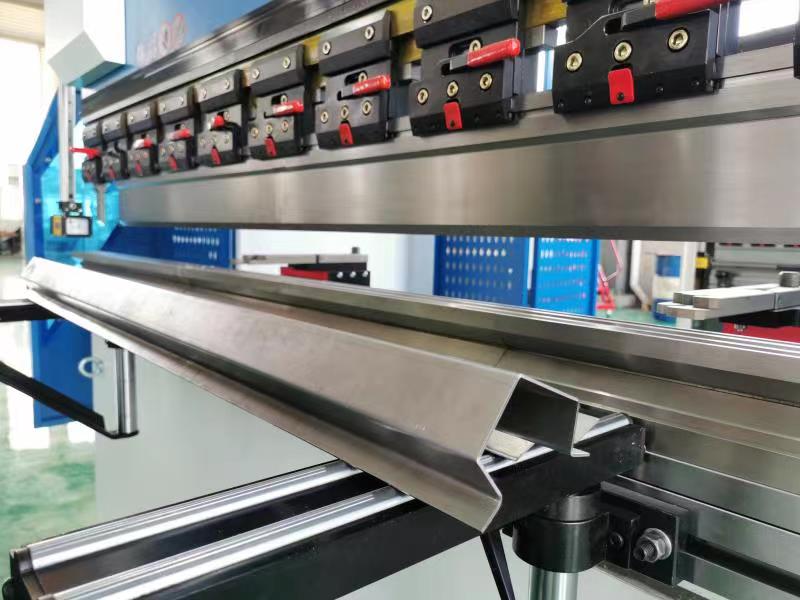

Høyeffektivt arbeidsbord

1, Du kan bruke hele bøyelengden da det ikke er noen interferenskonturer.

2, CNC tilpasset form

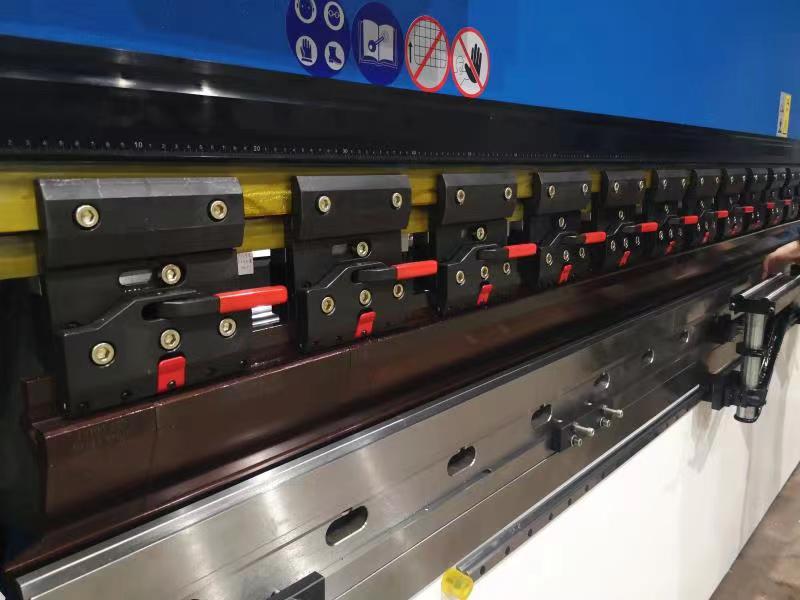

3, Rask klipp: raske verktøyskift takket være vertikal oppsett, for å redusere oppsetttiden.

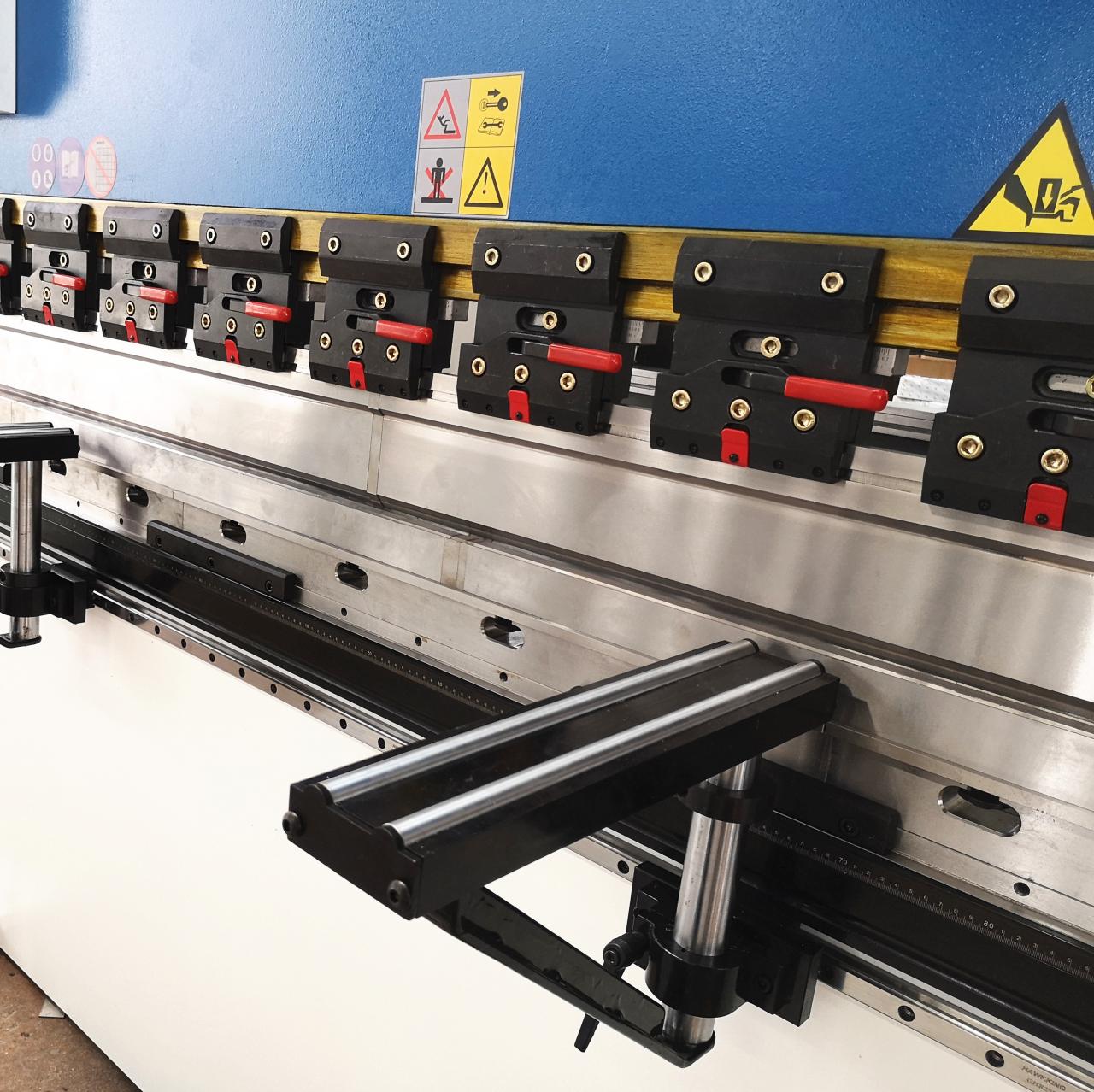

4, støttearmer: De ergonomiske støttebrakettene og ledet arbeidsområdebelysning tjener til å maksimere brukervennligheten.

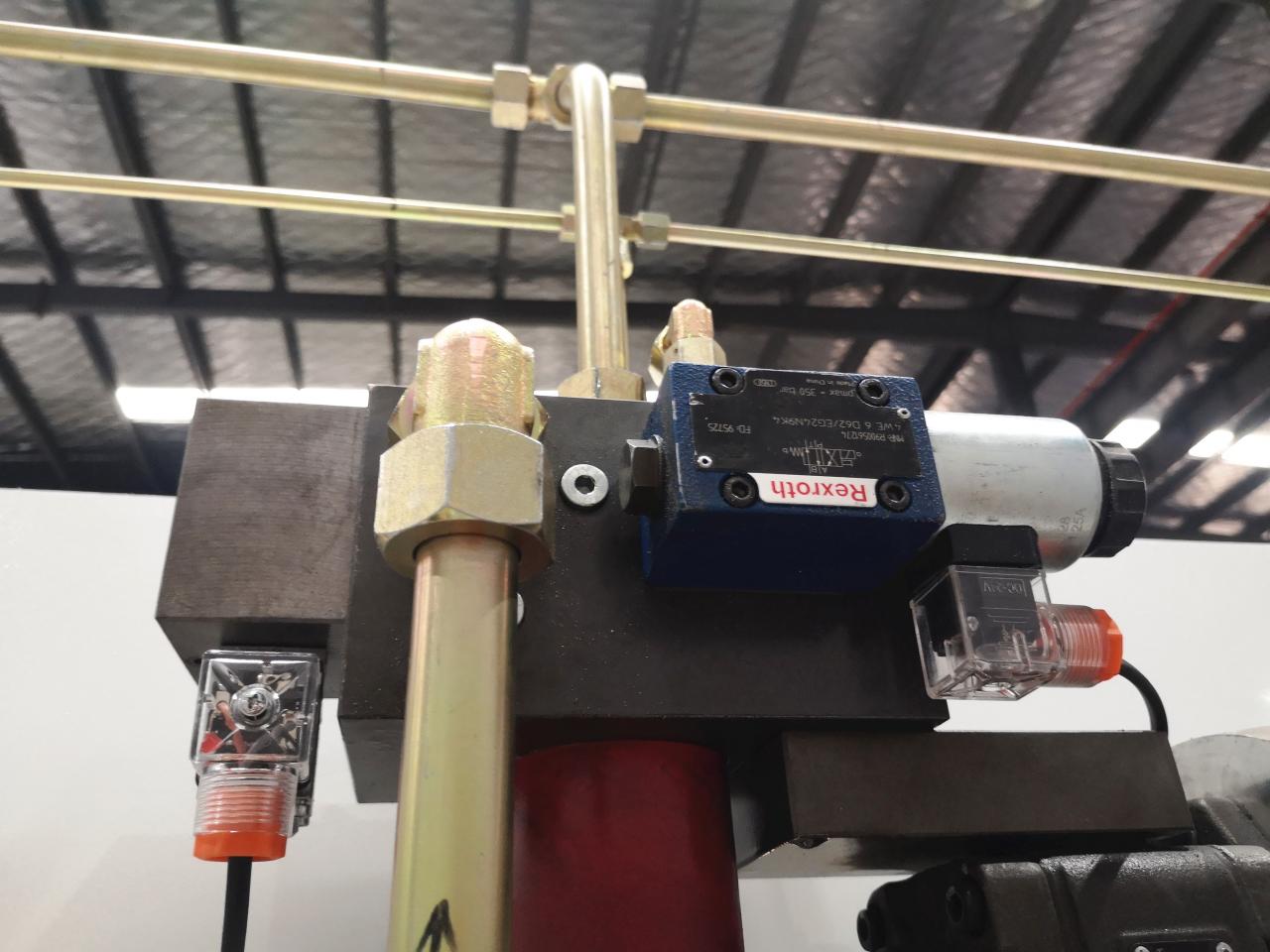

5. Hydraulisk ventil (Rexroth fra Tyskland)

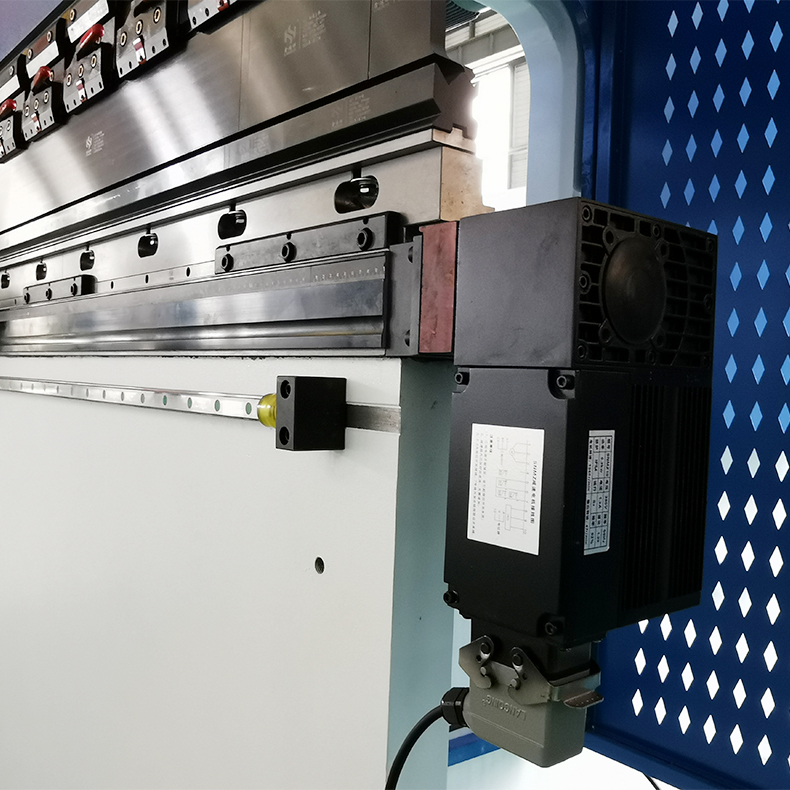

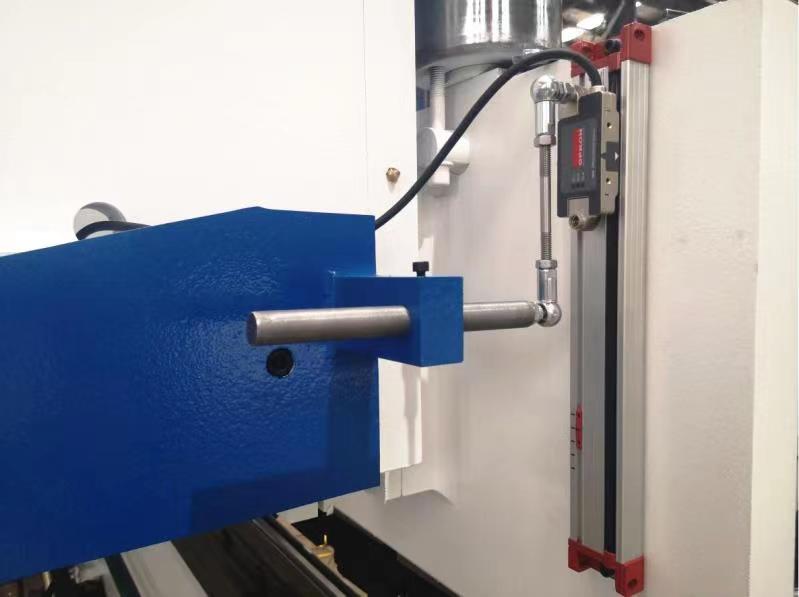

6, GIVI ristlinjal (fra Italia): presis posisjoneringsbevegelse

7, automatisk kronesystem: For å gi mer nøyaktig bøyevinkel

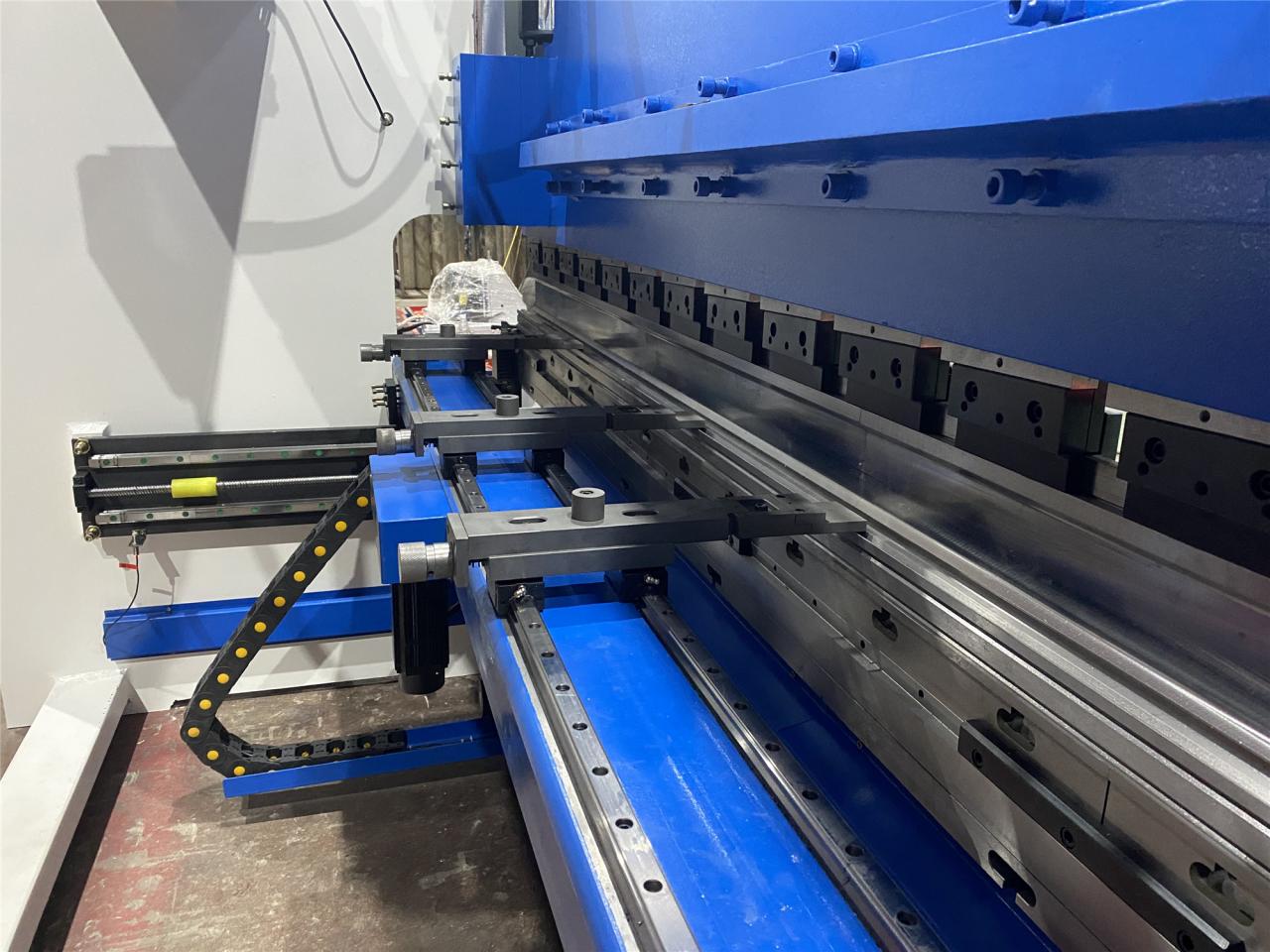

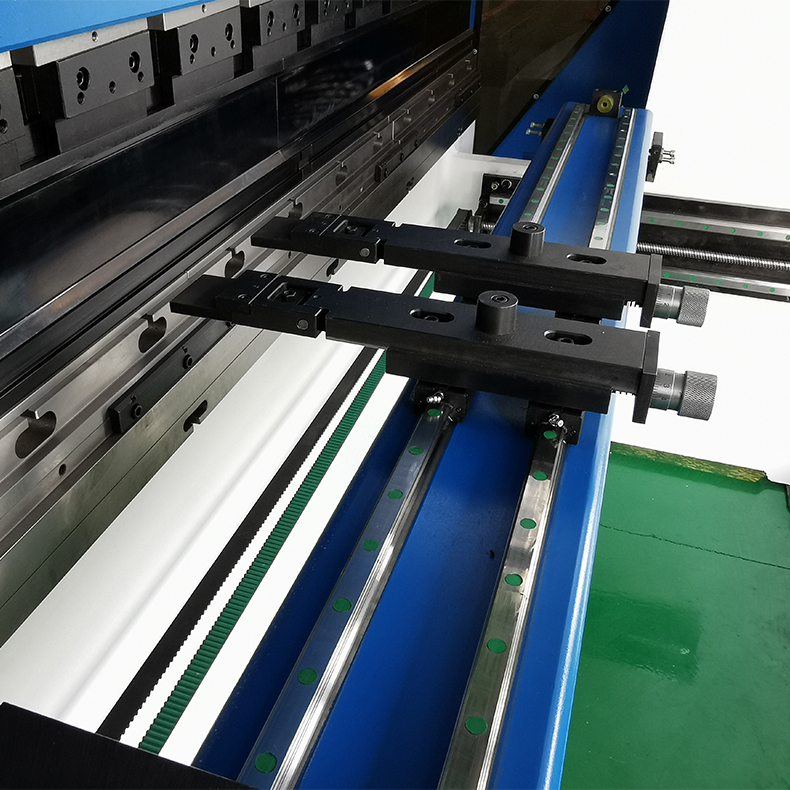

8, Lasersikker Høyeffektiv og kraftig bakmåler

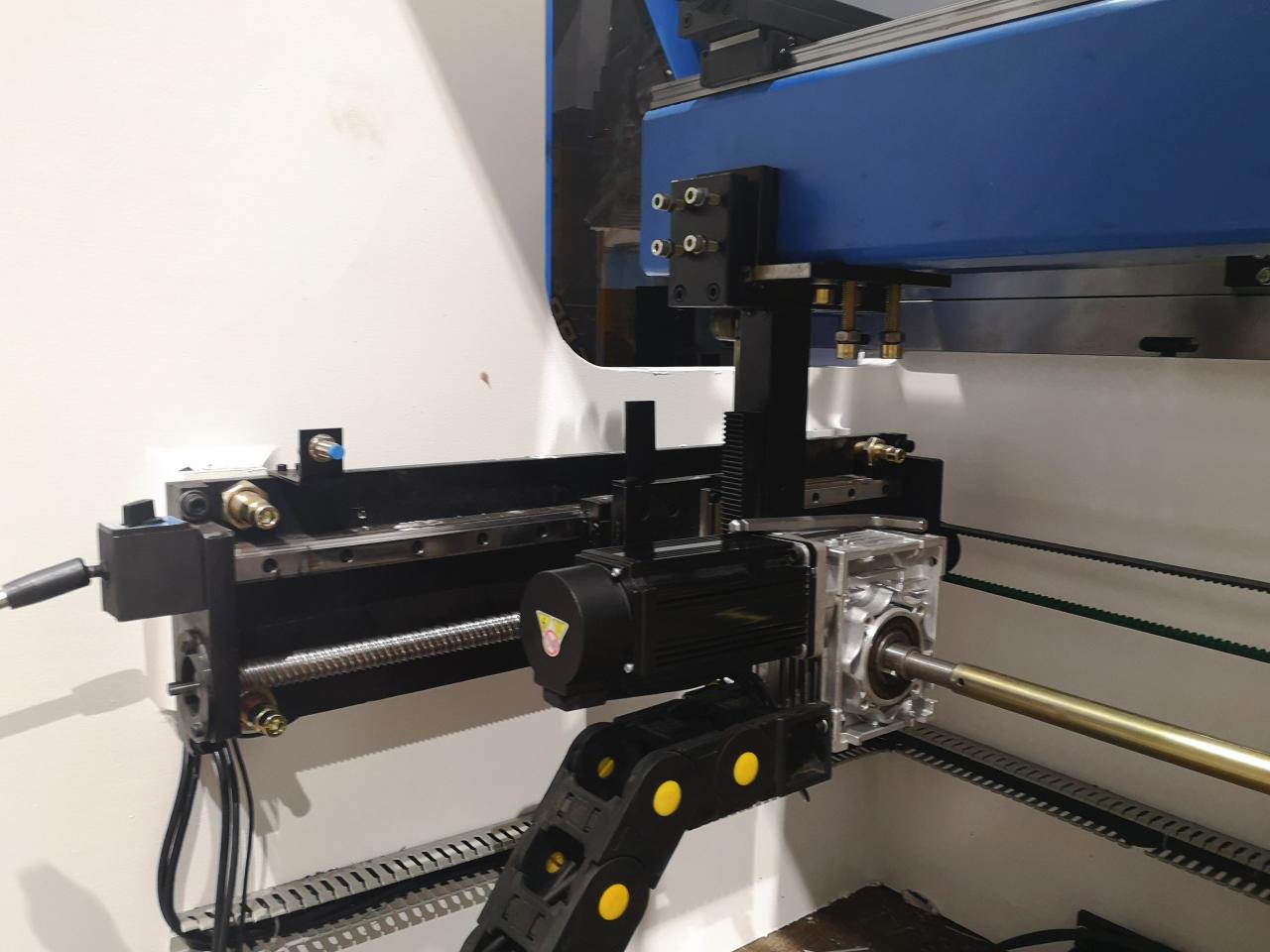

1, Servo motor drive back gauge: Servo drive back gauge system for å øke hastigheten.og energisparing.

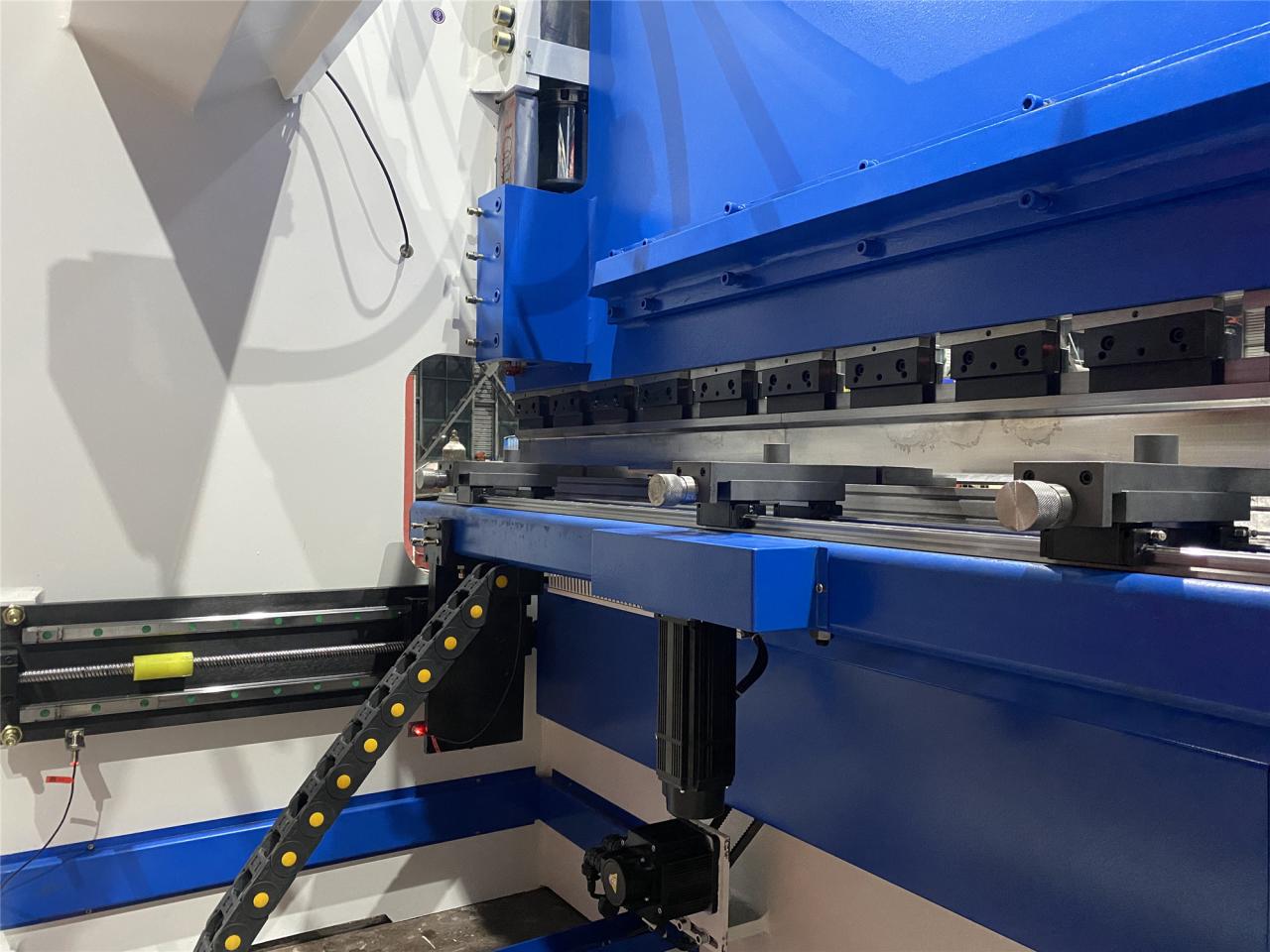

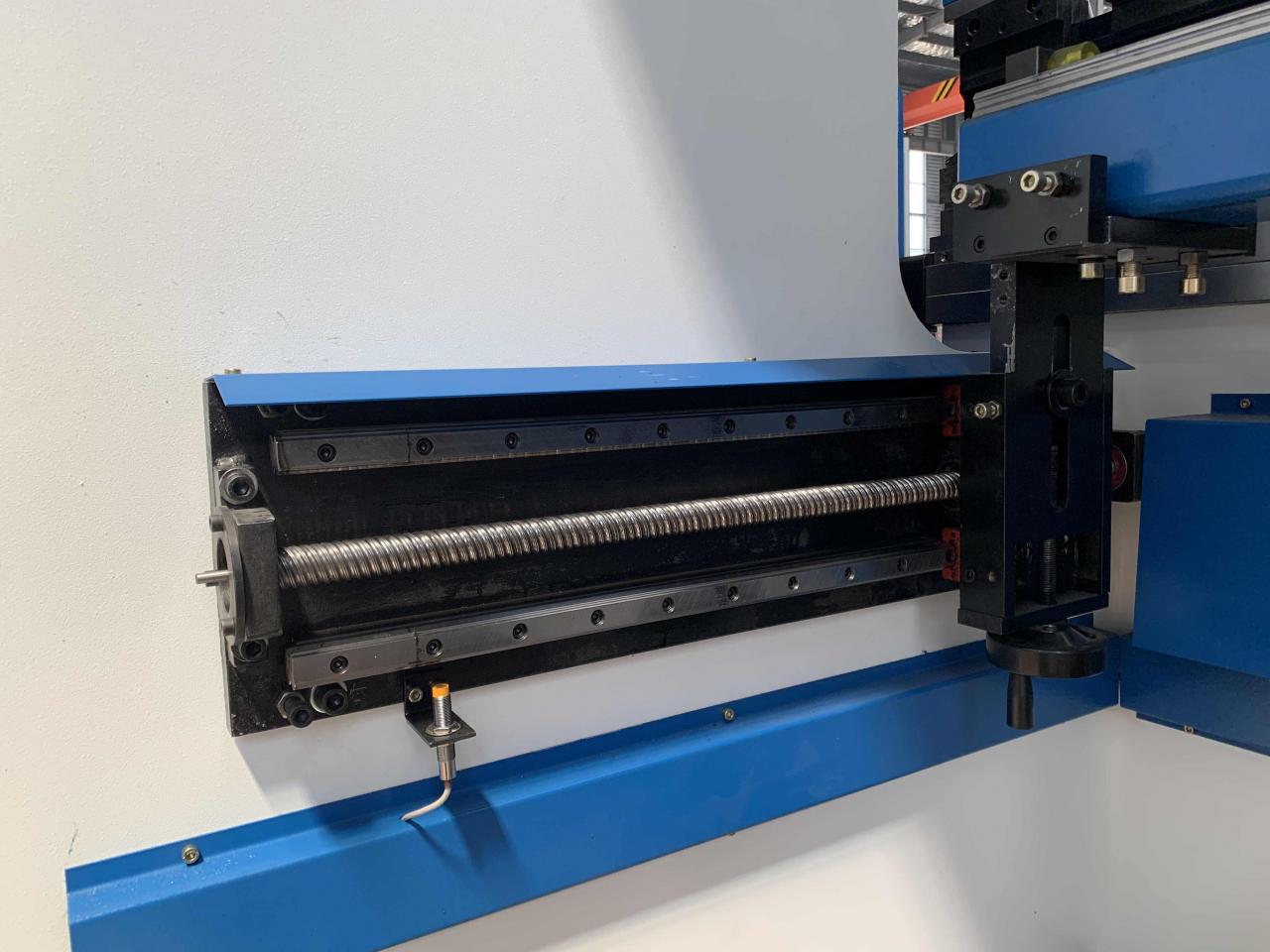

2, Kuleskruen og lineærføringenDynamiske bakmålere og høyhastighetsaksen takket være kuleskruen og lineærføringen.

3, doble lineære føringer og integrert støttebjelke for å forbedre fingerbevegelsesnøyaktigheten.



Godkjenner internasjonale merkevarer

Hovedkonfigurasjon

Hovedmotor	Siemens, Tyskland
Elektrisk	Schneider, Frankrike
Hydraulisk ventil	Rexroth, Tyskland
Oljepumpe	Sunny, USA
Tetningsring	EMB, Tyskland
Kontroller	DELEM DA66T
Pedalen	Sanyuan HongKong
Sylinder	Jining Taifeng, Shandong
Kuleskruen og lineær guide	HIWIN, Taiwan
Servo driver	DELTA, Taiwan
Rivlinjal	GIVI, Italia

Sikkerhet og pålitelighet

Alle komponenter er sertifisert i henhold til europeiske standarder, hovedsakelig fra Tyskland, USA, Holland, Italia og Sveits. Alle konstruksjonsdeler er beregnet etter finite element-metoden og kun høykvalitetsstål S275 og S355 JR, nemlig J2 ( N), brukes.

Arbeidsbenk beskyttelse

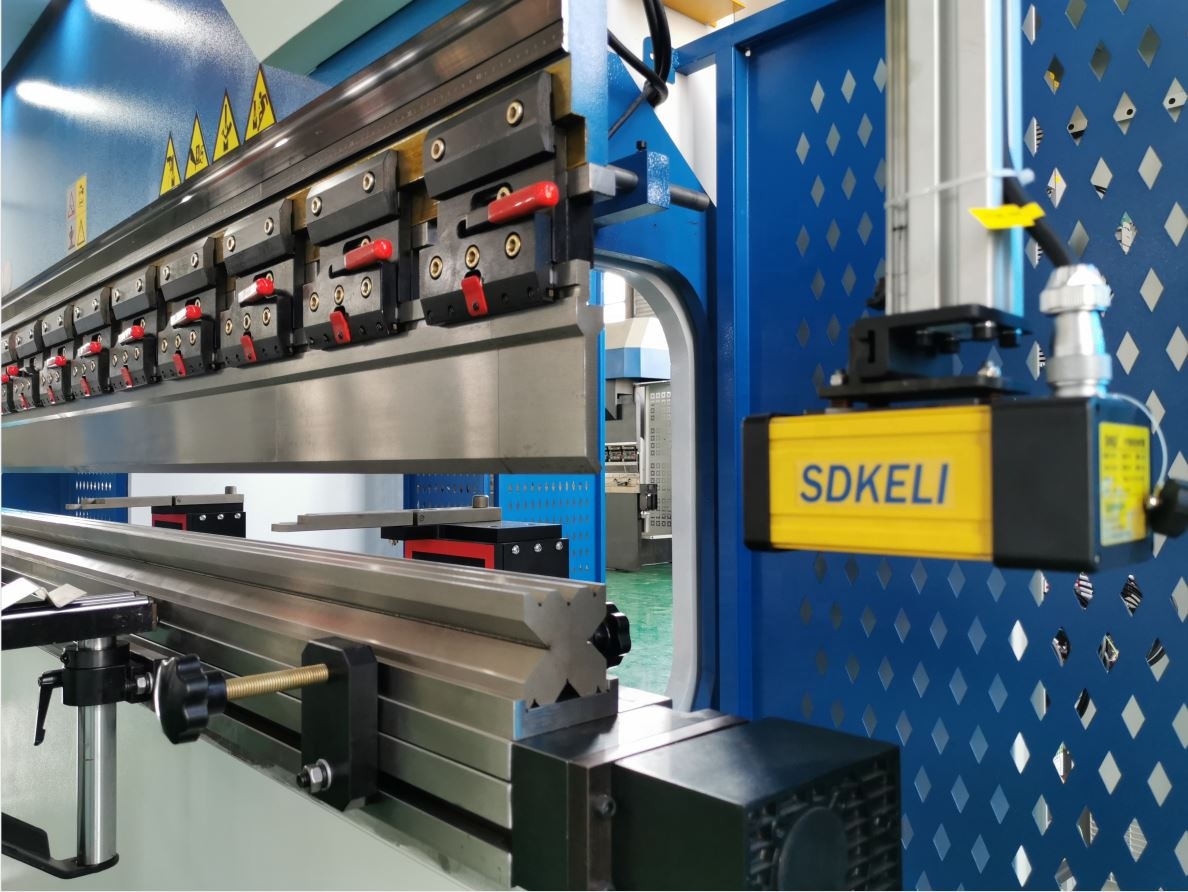

Laserbeskyttelse: Bladet stopper når en hindring oppdages av laser.

Mekanisk bakside

Lysgardinbeskyttelse eller Punktbeskyttelse eller sikkerhetsgjerde, for å advare folk om farlige arbeidsområder.

Arbeidsbord sider

Sikkerhetsgjerde for å hindre folk fra uforsiktig inntreden.

Detaljer

• Skyveslag (mm): 160 mm
• Automatisk nivå: Helautomatisk
• Halsdybde (mm): 320 mm
• Maskintype: Synkronisert
• Lengde på arbeidsbord (mm): 4000
• Bredde på arbeidsbord (mm): 140 mm
• Dimensjon: 4000 x1700 x2800mm
• Tilstand: Ny
• Opprinnelsessted: Anhui, Kina
• Materiale / metallbearbeidet: messing / kobber, rustfritt stål, LEGERING, karbonstål, aluminium
• Automatisering: Automatisk
• Ekstra tjenester: Maskinering
• År: 2022
• Vekt (KG): 11000
• Motoreffekt (kw): 11 kw
• Viktige salgsargumenter: Konkurransedyktig pris
• Garanti: 2 år
• Gjeldende bransjer: Hoteller, klesbutikker, byggevarebutikker, maskinverksteder, produksjonsanlegg, mat- og drikkevarefabrikker, gårder, restauranter, hjemmebruk, detaljhandel, matbutikk, trykkerier, bygningsverk, energi- og gruvedrift, mat- og drikkebutikker , Reklameselskap
• Utstillingslokale: Canada, Russland
• Markedsføringstype: Nytt produkt 2022
• Maskintestrapport: Levert
• Video utgående inspeksjon: Forutsatt
• Garanti på kjernekomponenter: 2 år
• Kjernekomponenter: Lager, motor, pumpe, gir, PLS, trykkbeholder, motor
• Styresystem: DELEM CT8
• Modell: 160T-4000
• Elektriske komponenter: Schneider fra Frankrike
• Farge: Tilpasset
• Bruk: Bøying av metallplater
• Kontrollakser: 4 1
• Sertifisering: CE ISO SONCAP
• Hovedmotor: Siemens fra Tyskland
• Ledetid: 30 dager
• Ettersalgsservice: Gratis reservedeler, feltinstallasjon, igangkjøring og opplæring
